Содержание.

·    Понятие поверхности второго порядка.

1. Инварианты уравнения поверхности второго порядка.

·    Классификация поверхностей второго порядка.

1. Классификация центральных поверхностей.

Ä  1°. Эллипсоид.

Ä  2°. Однополостный гиперболоид.

Ä  3°. Двуполостный гиперболоид.
Ä  4°. Конус второго порядка.

2. Классификация нецентральных поверхностей.

Ä  1°. Эллиптический цилиндр, гиперболический цилиндр, эллиптический параболоид, гиперболиче­ский параболоид.

Ä  2°. Параболический цилиндр

•  Исследование формы поверхностей второго порядка по  их каноническим уравнениям.

1.   Эллипсоид.
2.  Гиперболоиды.

Ä  1°. Однополостный гиперболоид.

Ä  2°. Двуполостный гиперболоид.

3.  Параболоиды.

Ä  1°. Эллиптический параболоид.
Ä  2°. Гиперболический пара­болоид.

4.  Конус и цилиндры второго порядка.

Ä  1°.  Конус второго порядка.
Ä  2°.  Эллиптический цилиндр.
Ä  3°. Гиперболический цилиндр.
Ä  4°. Параболический цилиндр.

Список использованной литературы.



1.   «Аналитическая геометрия»      В.А. Ильин, Э.Г. Позняк

§ 1.  Понятие поверхности второго порядка.

Поверхность  второго порядка -  геометрическое место точек, декартовы прямоугольные координаты которых удовлетворяют уравнению вида

a11х2 + а22у2 + a33z2+ 2a12xy + 2a23уz + 2a13xz + 2а14 x + 2а24у+2а34z +а44   = 0    (1)

в котором по крайней мере один из коэффициентов a11 , а22 , a33 , a12 , a23 , a13  отличен от нуля.

Уравнение (1) мы будем называть общим уравнением по­верхности второго порядка.

Очевидно, поверхность второго порядка, рассматриваемая как геометрический объект, не меняется, если от данной де­картовой прямоугольной системы координат перейти к другой декартовой системе координат. Отметим, что исходное уравне­ние (1) и уравнение, полученное после преобразования коор­динат, алгебраически эквивалентны.

1. Инварианты уравнения поверхности второго порядка.

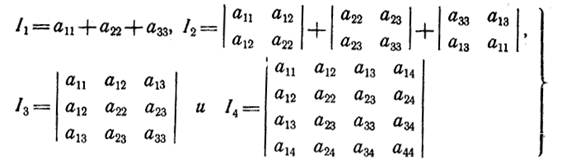

Справедливо следующее утверждение.

являются инвариантами уравнения (1) поверхности второго-порядка относительно преобразований декартовой системы ко­ординат.

Доказательство этого утверждения приведено в выпуске «Линейная алгебра» настоящего курса.

§ 2.  Классификация поверхностей второго порядка

1. Классификация центральных поверхностей. Пусть S — центральная поверхность второго порядка. Перенесем начало координат в центр этой поверхности, а затем произведем стан­дартное упрощение уравнения этой поверхности. В резуль­тате указанных операций уравнение поверхности примет вид

a11х2 + а22у2 + a33z2 + а44  = 0                 (2)

Так как инвариант I3  для центральной поверхности  отличен от ноля и его значение, вычисленное для уравнения (2) , равно a11 •  а22 •  a33 , то коэффициенты a11 ,а22 , a33  удовлетворяют условию :

Возможны следующие случаи :

Ä  1°.  Коэффициенты a11 ,а22 , a33    одного знака, а коэффициент а44 отличен от нуля. В этом случае поверхность S называется эллипсоидом.

Если коэффициенты a11 ,а22 , a33 , а44 одного знака, то левая часть (2) ни при каких значениях х, у, z не обращается в нуль, т. е. уравнению поверхности S не удовлетворяют коорди­наты никакой точки. В этом случае поверхность S называется мнимым эллипсоидом.

Если знак коэффициентов a11 ,а22 , a33  противоположен знаку коэффициента а44 , то поверхность S называется вещественным эллипсоидом. В дальнейшем термином «эллипсоид» мы будем называть лишь вещественный эллипсоид.

Обычно уравнение эллипсоида записывают в канонической форме. Очевидно, числа

 положительны. Обозначим эти числа соответственно а2, b2, с2. После не­сложных преобразований уравнение эллипсоида (2) можно записать в следующей форме:

Уравнение (3) называется каноническим уравнением эллип­соида.

Если эллипсоид задан своим каноническим уравнением (3), то оси Ох, Оу и Оz. называются его главными осями.

Ä  2°. Из четырех коэффициентов a11 ,а22 , a33 , а44 два одного зна­ка, а два других—противоположного. В этом случае поверх­ность S называется однополостным гиперболоидом.

Обычно уравнение однополостного гиперболоида записывают в канонической форме. Пусть, ради определенности, a11 > 0, а22  > 0,  a33  < 0,  а44 < 0. Тогда числа

положительны. Обозначим эти числа соответственно а2, b2, с2. После несложных преобразований уравнение (2) однополостного гиперболоида можно записать в следующей форме:

Уравнение (4) называется каноническим уравнением однопо­лостного гиперболоида.

Если однополостный гиперболоид задан своим каноническим уравнением (4), то оси Ох, Оу и Oz называются его глав­ными осями.

Ä  3°. Знак одного из первых трех коэффициентов a11 ,а22 , a33 , а44  противоположен знаку остальных коэффициентов. В этом случае поверхность S называется двуполостным гиперболоидом.

Запишем уравнение двуполостного гиперболоида в канониче­ской форме. Пусть, ради определенности, a11 < 0, а22  < 0,  a33  > 0,  а44 < 0. Тогда  :

Обозначим эти числа соответственно через a2, b2, с2. Поcли несложных преобразова­ний уравнение (2) двуполостного гиперболоида можно запи­сать в следующей форме:

Уравнение (5) называется каноническим уравнением двупо­лостного гиперболоида.

Если двуполостный гиперболоид задан своим каноническим

уравнением, то оси Ох, Оу и Оz называются его главными осями.

Ä   4°. Коэффициент а44 равен нулю. В этом случае поверхность S называется конусом второго порядка.

Если коэффициенты a11 , а22  , a33   одного знака, то левая часть (2) обращается в нуль (а44 = 0) лишь для х=у=z=0, т. е. уравнению поверхности S удовлетворяют координаты только едной точки. В этом случае поверхность S называется мнимым конусом второго порядка. Если коэффициенты a11 , а22  ,  a33  имеют разные знаки, то поверхность S является вещественным конусом второго порядка.

Обычно уравнение вещественного конуса второго порядка за­писывают в канонической форме. Пусть, ради определенности,

a11  > o, а22  > 0, a33  < 0. Обозначим

соответственно через а2, b2, с2. Тогда уравнение (2) можно записать в виде

 Уравнение (6) называется каноническим уравнением веще­ственного конуса второго порядка.

2. Классификация нецентральных поверхностей второго по­рядка.

Пусть S — нецентральная поверхность второго порядка, т. е. поверхность, для которой инвариант I3 равен нулю. Произведем стандартное упрощение урав­нения этой поверхности. В результате уравнение поверхности примет вид

a´11х´2 + а´22у´2 + a´33z´2 + 2а´14 x´ + 2а´24у´+2а´34z´ +а´44   = 0                            (7)

для  системы координат Ox´y´z´

Так как инвариант I3 = 0 и его значение, вы­численное для уравнения (7) , равно

a´11 • а´22 • a´33 , то один или два из коэффициентов a´11  , а´22  , a´33   равны нулю. В соответствии с этим рассмотрим следующие возможные случаи.

Ä   1°.  Один из коэффициентов a´11  , а´22  , a´33      равен нулю. Ради определенности будем считать, что  a´33  = 0  (если равен нулю ка­кой-либо другой из указанных коэффициентов, то можно перей­ти к рассматриваемому случаю путем переименования осей координат). Перейдем от координат х', у', z'  к новым координатам х, у, z по формулам

Подставляя х', у' и z', найденные из (8), в левую часть (7) и заменяя затем

a´11    на   a11  , а´22   на  а22  ,  а´34  на  p  и   а´44  на  q  , получим следующее уравнение поверхности S в новой системе ко­ординат Oxyz :

a11х2 + а22у2 + 2pz + q = 0                                     (9)

При этом, очевидно, эти плоскости будут мнимыми, если знаки a11  и а22   одинаковы, и вещественными, если знаки a11  и а22 различны.

2) Пусть р = 0, q ≠ 0. Уравнение (9) принимает вид

a11х2 + а22у2  + q = 0                                     (10)

Известно, что уравнение (10) яв­ляется уравнением цилиндра с образующими, параллельными оси Оz. При этом если a11  , а22  , q имеют одинаковый знак, то левая часть (10) отлична от нуля для любых х и y, т. е. ци­линдр будет мнимым. Если же среди коэффициентов a11  , а22  , q имеются коэффициенты разных знаков, то цилиндр будет ве­щественным. Отметим, что в случае, когда a11  и а22   имеют   одинаковые знаки, a q — противоположный, то величины

положительны.

 Обозначая их соответственно через а2  и b2, мы приведем уравнение (10) к виду

Таким образом, в отмеченном случае мы имеем эллиптический цилиндр. В случае, a11  и а22 имеют различные знаки, мы получим гиперболический цилиндр. Легко убедиться, что урав­нение гиперболического цилиндра может быть приведено к виду

3) Пусть р≠0. Произведем параллельный перенос системы координат, выбирая новое начало в точке с координатами

(0, 0,                 ).

При этом оставим старые обозначения координат  х, у, z. Очевидно, для того чтобы получить уравнение поверх­ности S в новой системе координат, достаточно заменить в урав­нении (9)

Получим следующее уравнение:

a11х2 + а22у2 + 2pz  = 0                          (13)

Уравнение (13) определяет так называемые параболоиды. Причем если a11  и а22  имеют одинаковый знак, то параболоид называется эллиптическим. Обычно уравнение эллиптического параболоида записывают в канонической форме:

Уравнение (14) легко получается из (13). Если a11  и а22  имеют разные знаки, то параболоид называется гиперболиче­ским. Каноническое уравнение гиперболического параболоида имеет вид

Это уравнение также легко может быть получено из (13).

Ä   2°. Два из коэффициентов  a´11  , а´22  , a´33    равны нулю. Ради определенности будем считать, что   a´11 = 0   и   а´22 = 0  Перейдем от  х,', у', z'  к. новым  координатам х, у, z по формулам :

Подставляя х', у' и z' , найденные из (16) в левую часть (7) и заменяя затем a´33    на  a33   ,   a´14     на р , a´24    на   q  и  a´44  на  r , по­лучим следующее уравнение поверхности S в новой системе ко­ординат Охуz :

a33 z2 + 2px + 2qy + r = 0               (17)

1) Пусть р=0, q=0. Поверхность S распадается на пару па­раллельных плоскостей

При этом, очевидно, эти плоскости будут мнимыми, если знаки a33  и  r одинаковы, и вещественными, если знаки a33 и r различ­ны, причем при r = 0 эти плоскости сливаются в одну.

2) Хотя бы один из коэффициентов р или q отличен от нуля. В этом случае повернем систему координат вокруг оси Oz так, чтобы новая ось абсцисс стала параллельной плоскости 2рх+2qy+r=0. Легко убедиться, что при таком выборе системы координат, при условии сохранения обозначения х, у и z для новых координат точек, уравнение (17) примет вид

a33 z2 + 2q´y  = 0                                (19)

которое является уравнением параболического цилиндра с обра­зующими, параллельными новой оси Ох.

§ 3. Исследование формы поверхностей второго порядка по их каноническим уравнениям

1. Эллипсоид.

Из уравнения (3) вытекает, что координатные плоскости яв­ляются плоскостями симметрии эллипсоида, а начало коорди­нат—центром симметрии. Числа а, b, с называются полуосями эллипсоида и представляют собой длины отрезков, от начала координат до точек пересечения эллипсоида с осями координат. Чтобы более наглядно представить себе форму эллипсоида, выясним форму линий пересечения его плоскостями, параллельными какой-либо из координатных плоскостей.

Ради определенности рассмотрим линии Lh пересечения эл­липсоида с плоскостями

z  =  h                                                            (20)

параллельными плоскости Оху. Уравнение проекции L*h   ли­нии Lh  на плоскость Оху получается из уравнения  (3), если положить в нем  z  =  h. Таким образом, уравнение этой проекции имеет вид

Если положить

то уравнение (21) можно записать в виде

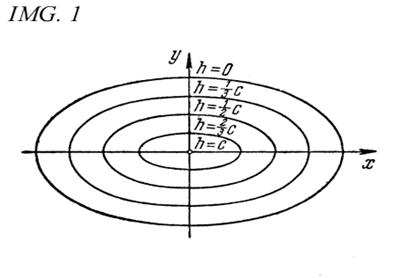

Представление об эллипсоиде можно получить следующим об­разом. Рассмотрим на плоскости Оху семейство эллипсов (23)  (рис. 1), полуоси а* и b* которых зависят от h (см. (22)), и каждый такой эллипс снабдим отметкой h, указывающей, на ка­кую высоту по оси Оz должен быть «поднят» этот эллипс. Мы  получим своего рода «карту» эллипсоида. Используя эту «кар­ту», легко представить себе пространственный вид эллипсоида.

(Метод представления формы фигуры  путем получения «карты» фигуры я привожу только для эллипсоида, представить форму других фигур этим методом можно аналогично)

Наглядное изображение эллипсоида находится на следующей странице.

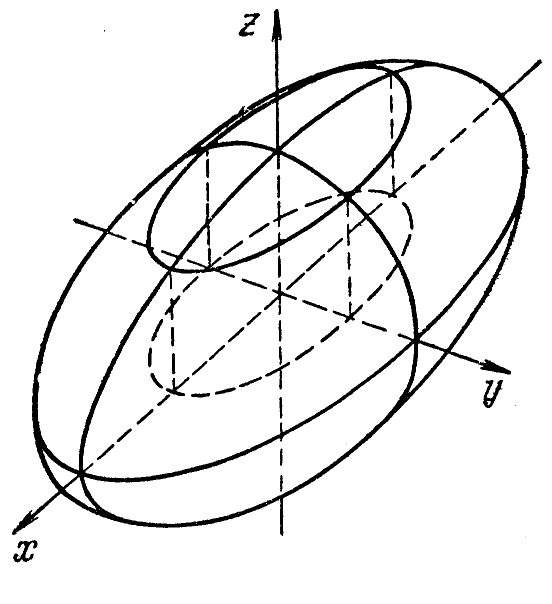

Эллипсоид
.

2. Гиперболоиды.

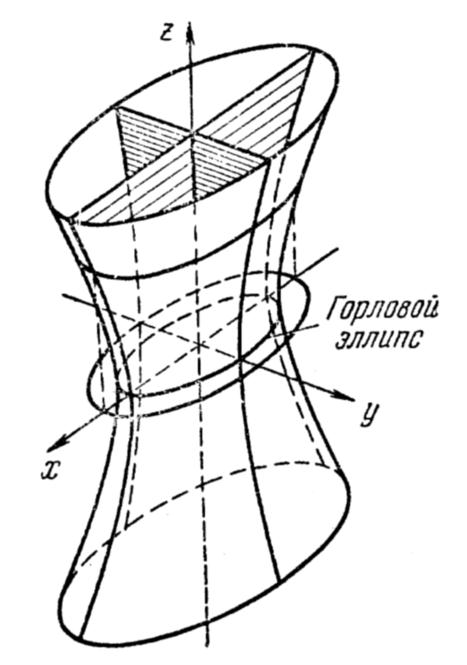

Ä  1°. Однополостный гиперболоид. Обратимся к каноническому

уравнению (4) однополостного гиперболоида

Из уравнения (4) вытекает, что координатные плоскости яв­ляются плоскостями симметрии, а начало координат — центром симметрии однополостного гиперболоида.

Ä  2°. Двуполостный гиперболоид.





Из канонического уравнения (5) двуполостного гиперболоида вытекает, что координатные пло­скости являются его плоскостями симметрии, а начало коорди­нат — его центром симметрии.

3. Параболоиды.

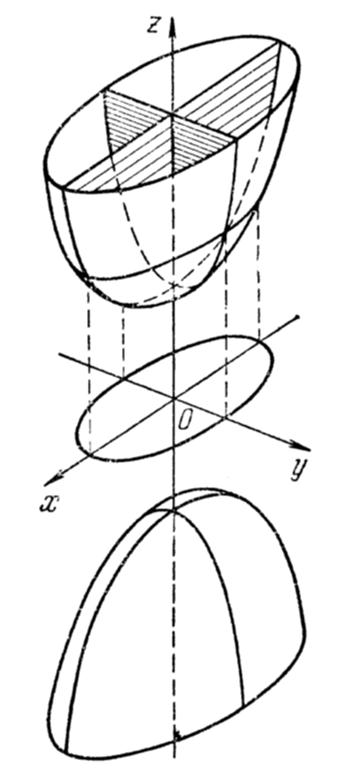

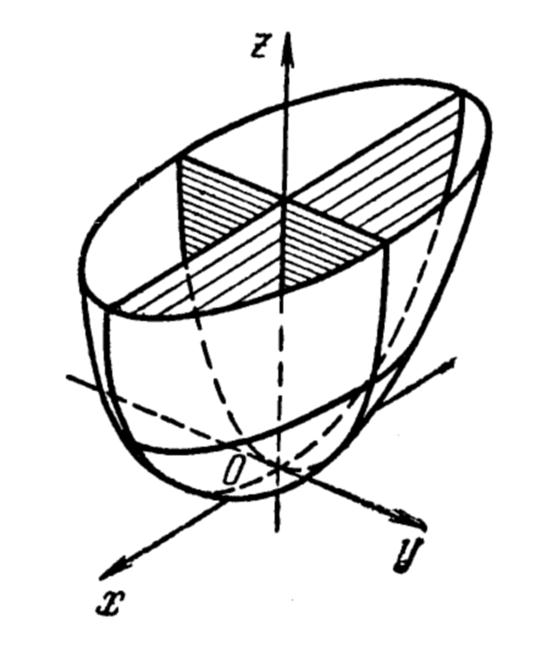

Ä  1°. Эллиптический параболоид. Обращаясь к каноническому уравнению (14) эллиптического параболоида

мы видим, что для него Oxz и Оуz являются плоскостями симметрии. Ось Oz, представляющая линию пересечения этих плоскостей, называется осью эллиптического параболоида.

Ä  2°. Гиперболический пара­болоид.   Из   канонического уравнения  (15)




гиперболического параболои­да вытекает, что плоскости Oxz и Оуz являются плоско­стями симметрии. Ось Oz называется осью гиперболического пaраболоида.

Прим.: получение  «карты высот» для гиперболического пaраболоида несколько отличается от аналогичной процедуры для вышеприведенных поверхностей 2-го порядка, поэтому я также включил его в свой реферат.

Линии z=h пересечения гиперболического параболоида плоскостями z=h представляют собой при h>0 гиперболы

с полуосями

а при h < 0 —сопряженные гиперболы для гипербол (24)

Используя формулы (24)—(27), легко построить «карту» гиперболического параболоида. Отметим еще, плоскость z=0 пересекает гиперболический параболоид по двум прямым :

Из формул (25) и (27) вытекает, что прямые (28) являются асимптотами гипербол (24) и (26).
Карта гиперболического параболоида дает представление о его пространственной форме. Как и в случае эллип­тического параболоида, можно убедиться в том, что гиперболи­ческий параболоид может быть получен путем параллельного перемещения параболы, предста­вляющей собой сечение плоско­стью Oxz (Оуz), когда ее вер­шина движется вдоль параболы, являющейся сечением параболо­ида плоскостью Oyz (Oxz).

Прим.: Изображение гиперболического пaраболоида дано на следующей странице.

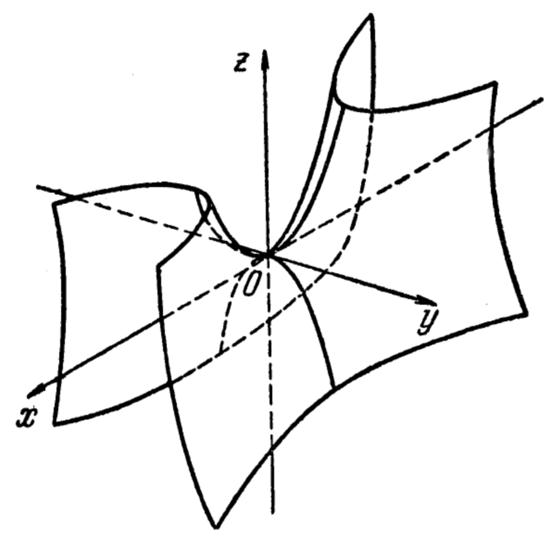

Гиперболический пара­болоид.

4. Конус и цилиндры второго порядка.

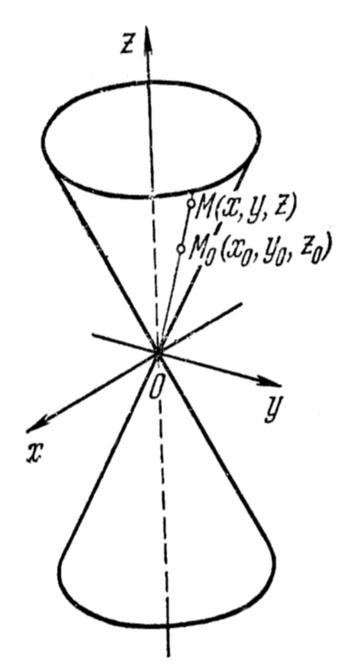

Ä  1°.  Конус второго порядка

Убедимся, что вещественный конус S образован прямыми ли­ниями, проходящими через начало О координат. Естественно на­зывать точку О вершиной конуса.

Для доказательства сформулированного утверждения, очевид­но, достаточно установить, что прямая L, соединяющая произвольную, отличную от начала координат точку
М0(х0, у0, z0)  ко­нуса (6) и начало координат О , целиком распола­гается на конусе, т. е. координаты (х, у, z) любой точки М прямой L удовлетворяют уравнению (6).

Так как точка М0(х0, у0, z0)  лежит на конусе (6), то :

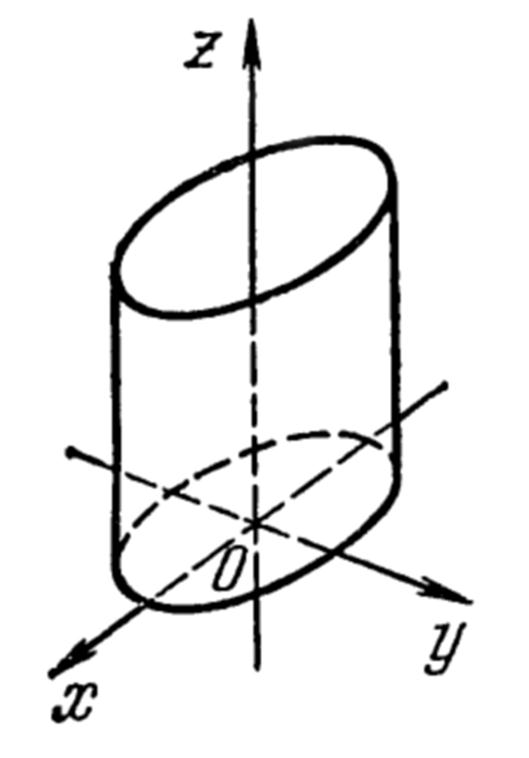

Ä  2°. Эллиптический цилиндр.

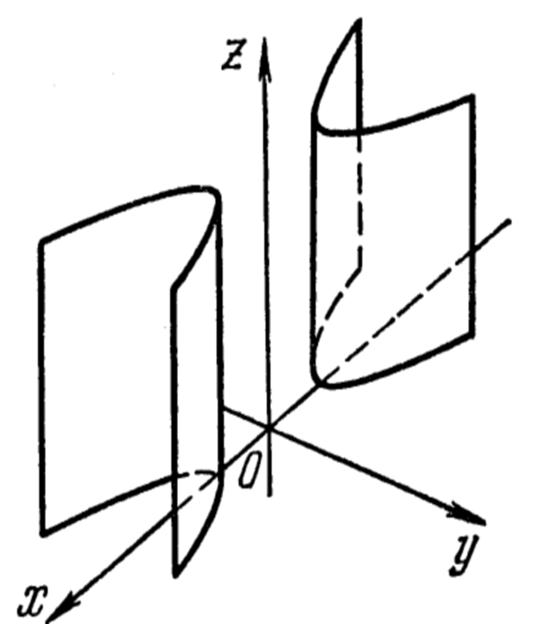

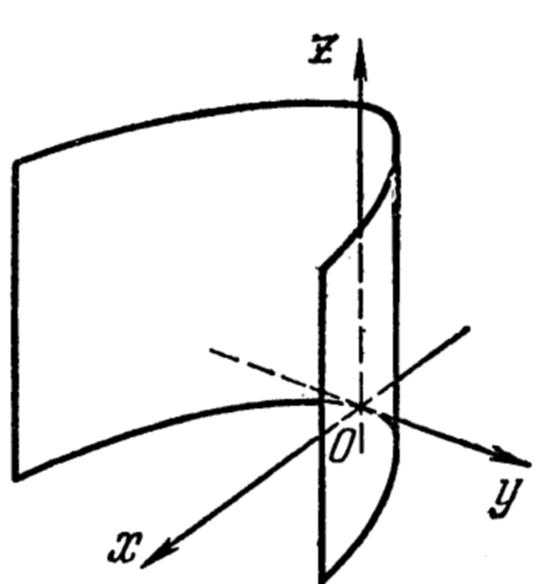

Ä  3°. Гиперболический цилиндр.

Состоит из прямых линий, параллельных оси Oz .

Ä  4°. Параболический цилиндр.

a33 z2 + 2q´y  = 0                                (19)
Путем переименования осей координат и простых арифметических операций из уравнения, (19) мы получим новое, компактное уравнение параболического цилиндра.
