Реферат: Внутренний водопровод и канализация жилого 7-этажного дома

Реферат: Внутренний водопровод и канализация жилого 7-этажного дома

УГТУ-УПИ

кафедра "Водоснабжение и водоотведение"

КУРСОВОЙ ПРОЕКТ

тема: "Внутренний водопровод и канализация

жилого 7-этажного дома"

студент: С.П.

группа: ТГВ-3 ФЗО

преподаватель: Петрова Н.А.

Екатеринбург

2001


Содержание

Введение

1. Внутренний водопровод жилого дома

1.1. Характеристика объекта

1.2. Система и схема водопровода

1.3. Определение расчетных расходов воды

1.4. Водомерный узел

1.5. Гидравлический расчет сети

1.6. Подбор повысительных насосов

2. Внутренняя канализация жилого дома

2.1. Трассировка канализационной сети и расположение стояков

2.2. Расчет канализационной сети

Литература

Спецификация, оборудование и материалы


Введение

Санитарно-техническое устройство и оборудование современных зданий представляет собой комплекс инженерного оборудования холодного и горячего водоснабжения, канализации, отопления, водостоков, мусороудаления, газоснабжения. Этот комплекс необходим для жизнеобеспечения населения и определяет степень благоустройства и комфорт зданий, а также городов и населенных пунктов в целом.

Системой водоснабжения здания называется совокупность устройств, обеспечивающих получение необходимого количества воды из сети наружного водопровода и подачу ее требуемым под напором к водопроводным устройствам. Система холодного водоснабжения здания включает в себя следующие устройства: ввод, водопроводный узел, магистрали, стояки, подводки к водоразборным приборам и арматуру. В систему могут быть включены насосные установки.

Хозяйственно-питьевые водопроводы должны обеспечивать подачу воды высокого питьевого качества; при этом требования ГОСТа к качеству воды должны выполняться вплоть до последнего водоразборного крана.

Внутренняя канализация – система инженерных устройств и сооружений, обеспечивающих прием, локальную очистку и транспортирование загрязненных стоков внутри и за пределы здания в сеть канализации населенного пункта.

Система внутренней канализации состоит из следующих основных элементов: приемники сточных вод (санитарные приборы – мойки, раковины, ванны, унитазы и др.); канализационные сети (стояки, отводные трубы, вытяжные трубы и выпуски, коллекторы и др.); местные установки для перекачки и очистки сточных вод. После каждого прибора устанавливается гидравлический затвор.

Расчет заключается в определении общего количества стоков и подборе диаметров стояков и выпуска.

В проектах должно предусматриваться наиболее рациональное использование воды, экономичные и надежные в действии системы водопровода, учитывающие все местные условия и особенности проектируемого здания, возможность применения современных методов производства монтажных работ, удобство и экономичность в эксплуатации, увязка с архитектурно-строительной, технологической и другими частями проекта.


1. Внутренний водопровод жилого дома

Расчет водопровода состоит из определения расходов воды в здании в целом и на отдельных участках сети и из гидравлического расчета и подбора оборудования. Участком называется часть сети с постоянным расходом. Внутренний водопровод рассчитывается на пропуск расчетных секундных расходов воды ко всем устройствам.

1.1. Характеристика объекта

Внутренний водопровод и канализация

Жилой дом, 7 этажей;

высота этажа 3 м.;

техническое подполье 2,5 м.;

гарантийный напор Нгар = 20 м.;

заселенность 2-х комнатных квартир – 4 чел.;

отметка оси наружного водопровода d300 = 3.000 м.;

отметка лотка уличной канализации d200 = 2.000 м.;

норма водопотребления 300 л/чел.сут.

горячее водоснабжение централизованно.

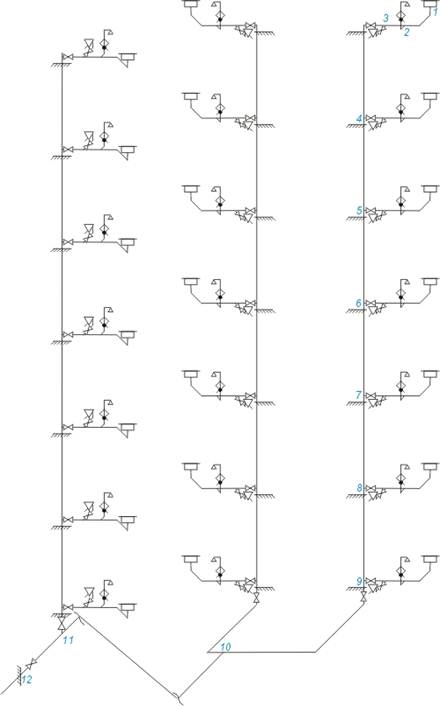

1.2. Система и схема водопровода

В данной работе проектируется тупиковый водопровод с нижней разводкой, при которой магистральные трубопроводы размещают под потолком подвального помещения. При проектировании сети применяют стальные оцинкованные защитные трубы диаметром 15-25 мм. На внутренней водопроводной сети устанавливается водозаборная, запорная, регулировочная и предохранительная арматура. Запорная арматура предусматривается у оснований стояков на вводе, на ответвлениях, питающих 5 и более водоразборных точек, на ответвлениях в каждую квартиру, на подводках к смывным бачкам и наружным поливочным кранам. Для хозяйственно-питьевых водопроводов предусматривают арматуру на давление 0,6 Мпа.


1.3. Определение расчетных расходов воды

Количество жильцов в доме:

7 эт. * 3 кв. * 4 чел.     U = 84 чел.

Количество приборов в доме:

7 эт. * 3 кв. * 3 приб.     N = 63 приб.

Максимальный секундный расход воды:

qсо = 0,18 л/с. (смеситель ванна+раковина)

Расход воды на одного потребителя  в час наибольшего водопотребления:

общий qtothr,u = 15,6 л/час

холодной qchr,u = 5,6 л/час

горячей qhhr,u = 10,0 л/час

Вероятность действия:

Рс = qchr,u * U / 3600 * qсо * N

Рс = 5,6 * 84 / 3600 * 0,18 * 63 = 0,012

N* Рс = 63 * 0,012 = 0,756

a = 0,838

Максимальный секундный расход воды:

qс = 5 * qсо * a = 5 * 0,18 * 0,838 = 0,754 л/с


1.4. Водомерный узел

Для учета количества и расхода воды на вводах в здание предусматривается водомерный узел, состоящий из счетчика, запорной арматуры и контрольно-спусного крана. Водомерный узел может быть с обводной линией или без нее. Обводная линия обязательно устанавливается при наличии одного ввода в здание, на внутреннее пожаротушение.

Счетчик подбирается по максимальному часовому расходу, допускаемому при эксплуатации.

qст = ( qсu * U ) / (1000 * T), где

q – норма расхода воды потребителем, (л/час),

U -  число жильцов в здании,

T – 24 часа.

qст = 180 * 84 / 1000 * 24 = 0,63 л/час

Потери напора на счетчике:

hсч = S * (qc)2, где

S – гидравлическое сопротивление счетчика

qc – расчетный расход воды в здании (л/с).

Допустимые потери напора в крыльчатых счетчиках <= 5 м.

Принимаем dy = 20 мм,   S = 5,8 м/(л/с)2

hсч = 5,8 * 0,754 2 = 3,3 м


Номера расчетных участков

Количество приборов

pc * N

a

Расчетн. расход на уч-ке

d, мм

на уч-ке

V, м/с

на уч-ке

Длина уч-ка, м

Подпись: 1.6. Гидравлический расчет сетиПотери напора

Удельные

i , мм/м

Суммарные

по длине

1

2

3

4

5

6

7

8

9

10

1-2 1 0,012 0,2 0,18 15 0,98 1,5 242,1 0,363
2-3 2 0,024 0,224 0,2 15 1,09 1,0 294,6 0,295
3-4 3 0,036 0,249 0,22 15 1,22 3,6 373,8 1,346
4-5 6 0,072 0,307 0,28 20 0,88 3,0 134,1 0,402
5-6 9 0,108 0,355 0,32 20 0,96 3,0 156,3 0,469
6-7 12 0,144 0,394 0,35 20 1,03 3,0 178,5 0,535
7-8 15 0,18 0,43 0,39 20 1,18 3,0 229,0 0,687
8-9 18 0,216 0,467 0,42 20 1,25 3,0 258,7 0,776
9-10 21 0,252 0,493 0,44 20 1,32 6,0 288,3 1,730
10-11 42 0,504 0,678 0,61 25 1,06 3,0 133,8 0,401
11-12 63 0,756 0,838 0,754 25 1,32 2,0 204,9 0,401
Итого 7,45
Ввод 63 0,756 0,838 0,754 40 0,57 20,0 24,7 0,494

1.6. Подбор повысительных насосов

Необходимый напор сравнивают с гарантийным напором в наружной водопроводной сети. Если гарантийный напор недостаточен, то следует предусмотреть насосную установку. Производительность и напор насоса определяются после проведения гидравлического расчета сети.

Насосные установки не разрешается располагать под жилыми помещениями. Необходимо предусматривать обводную линия, установку задвижки и обратного клапана.

Требуемый напор:

Hтреб = Hгеом + hдл + hмест + hсч + hвв + Hсвоб,    где

Hгеом - геометрическая высота подачи воды от оси насоса до оси самого верхнего прибора;

hдл -сумма потерь по длине;

hмест -местные потери (30% hдл );

hсч -потери в водомере;

hвв -потери на вводе;

Hсвоб -свободный напор у верхнего потребителя.

Hтреб = 22 + 7,45 + 2,24 + 3,3 + 0,49 + 2 = 37,5 м.

Насос:

Hнас = Hтреб - Нгар = 37,5 - 20 = 17,5 м

Принимаем насос К20,   qc = 5,5 л/с, Hнас =18 м.


2. Внутренняя канализация жилого дома

В расчет канализации входит трассировка канализационной сети, определение расхода стоков на участках, длин и диаметров участков, их наполнение.

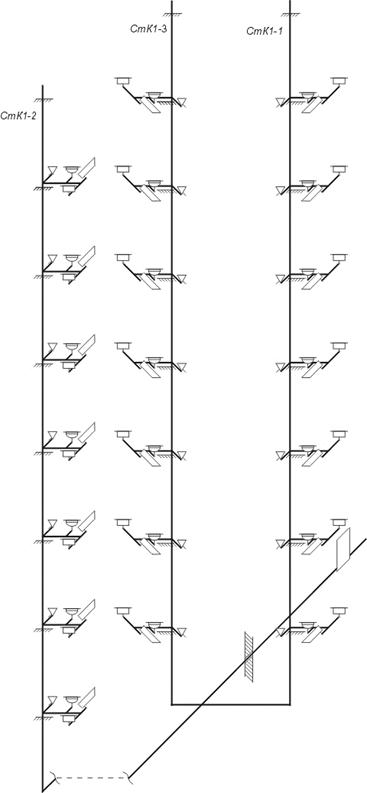

2.1. Трассировка канализационной сети и расположение стояков


2.2. Расчет канализационной сети

В системах внутренней канализации жилых зданий применяют чугунные и пластмассовые трубы. Отводные трубы прокладывают по стенам выше пола с уклоном 0,035 при d=50 и 0,02 при d=100. Если к стояку присоединен хотя бы один унитаз, то его диаметр должен быть не менее 100 мм.

Прокладка отводных труб предусматривается над полом с геометрическим уклоном 0,02-0,035. Ответвления отводных труб соединяются со стояками при помощи косых тройников и крестовин под углом 45 и 60о. Выпуски для отвода стоков в колодец дворовой канализации прокладывают с уклоном 0,02-0,035. Глубину заложения труб определяют с учетом глубины промерзания грунта, но не менее 0,7 м. Длина выпуска до оси смотрового колодца должна быть не более 6-10 м в зависимости от диаметра трубы.

Для внутренней канализации принимаем конструктивно для стояков Æ100, для отводных труб Æ50.

Количество приборов в доме:

7 эт. * 3 кв. * 4 приб.     N = 84 приб.

Максимальный секундный расход воды:

qсо = 0,18 л/с. (смеситель ванна+раковина)

Вероятность действия:

Рс = qchr,u * U / 3600 * qсо * N

Рс = 5,6 * 84 / 3600 * 0,18 * 84 = 0,0086

N* Рс = 84 * 0,0086 = 0,722                Не учтен расход горячей воды

a = 0,783

Максимальный секундный расход воды:

qс = 5 * qсо * a = 5 * 0,18 * 0,783 = 0,705 л/с

По найденным расходам сточной жидкости и принятому диаметру определяется  скорость движения сточной жидкости и наполнение по номограмме для гидравлического  расчета канализационных трубопроводов. При принятом материале  и диаметре  труб, известных  величинах наполнения  и скорости движения определяют  минимальный уклон, с учетом которого должны укладываться трубы по номограмме для гидравлического расчета канализационных трубопроводов, так, чтобы соблюдалось условие:

                       ____

V * h / d   >  0,6


Результаты расчета канализации сводятся в таблицу:

№ участка

l,

м

i

V,

м/с

q,

л/с

d h/d

i * l,

м

Отметка
Нач. точка Кон.точка

1

2

3

4

5

6

7

8

9

10

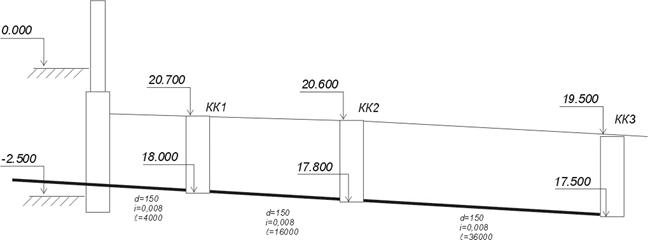

Выпуск-КК1 4,0 0,008 0,705 150 0,3 0,032 18,1 18,0
КК1-КК2 16,0 0,008 0,705 150 0,3 0,128 18,0 17,8
КК2-КК3 36,0 0,008 0,705 150 0,3 0,288 17,8 17,5


СПЕЦИФИКАЦИЯ

Обозначение Наименование Кол-во Масса Примечание
Система В1
ГОСТ 3262 - 75 Трубы 15 88,8
ГОСТ 3262 - 75 Трубы 20 54
ГОСТ 3262 - 75 Трубы 25 37
ГОСТ 8957-75 Муфта переходная 25х20 мм. 2
ГОСТ 8957-75 Муфта переходная 20х15 мм. 3
ГОСТ 8961-75 Контргайка 25 мм. 12
Сгон  25мм. 12
ГОСТ 8961-75 Контргайка 20 мм. 18
Сгон 20 мм. 18
ГОСТ 8961-75 Контргайка 15 мм. 42
Сгон 15 мм. 42
ГОСТ 8948 - 75 Тройник 15 42
ГОСТ 8948 - 75 Тройник 20 18
ГОСТ 8948 - 75 Тройник 25 9
ГОСТ 6019-83 Водомер крыльчатый  20 1
ГОСТ 9086-74 Вентиль запорный 55
ГОСТ 8946 - 75 Угольник прямой 96
Система К1
ГОСТ 9583 - 86 Трубы чугунные 100 76
Трубы пластмассовые 50 73,5
Сифоны 42
Косые выпуски 21
Ревизии 3
Прочистки 6
ГОСТ 286 - 82 Асбестоцементные трубы 150 52
Ж/Б   колодцы 700 3
ГОСТ 23759 - 79 Умывальники 21
ГОСТ 24843 - 81 Мойки 21
ГОСТ 1154 - 80 Ванны чугунные 21
ГОСТ 2284 - 77 Унитазы 21
