Настоящая технологическая инструкция устанавливает технологические требования на операцию шлифования на ленточном плоскошлифовальном станке.

1.Требования к обрабатываемому материалу

1. Принимаемые материалы должны соответствовать требованиям ГОСТ 475 – 78 «Двери деревянные. Общие технические условия».

ГОСТ 23166 – 78 «Окна и балконные двери деревянные. Общие технические условия»

1.2.Влажность древесины деталей должны быть, %:

коробок наружных и тамбурных дверей и окон……………………123

коробок внутренних дверей и дверных полотен и створок………...93

1.3.Толщина и ширина получаемых деталей должна соответствовать рабочим чертежам с учётом припуска на возможное шлифование.

1.4. Предельные отклонения размеров детали должны соответствовать требованиям конструкторской документации.

1.5 Шероховатость поверхности деталей должна соответствовать требованиям конструкторской документации.

1.6. Покоробленность деталей не должна превышать величин предельных отклонений от номинальных размеров по свободным размерам.

1.7.Отклонения от плоскости и перпендикулярности сторон не должно превышать значений, указанных в конструкторской документации.

1.8. В древесине деталей дверей под непрозрачное покрытие не допускаются пороки и дефекты обработки по видам, размерам и числу более указанных в таблице 1.

Таблица1

Продолжение таблицы 1

На лицевых поверхностях деталей дверей под прозрачные отделочные покрытия не допускаются пороки и дефекты обработки древесины, за исключением завитков, крени, наклона волокон, глазков, сросшихся и частично сросшихся сучков и трещин шириной до 0,1 мм, допускаются нормами ограничений, указанных в таблице 1.

Частично сросшиеся сучки и трещины должны быть зашпаклеваны по цвету древесины. Заделка сучков пробками и планками не допускается.

На нелицевых поверхностях детали пороки не должны быть более указанных в таблице 1.

1.9 в древесине деталей окон и балконных дверей под непрозрачное покрытие не допускаются пороки и дефекты обработки по видам, размерам и числу более указанных в таблице 2.

Таблица 2

Продолжение таблицы 2

На лицевых поверхностях деталей окон и балконных дверей под прозрачные отделочные покрытия не допускаются пороки и дефекты обработки древесины, за исключением завитков, крени, наклона волокон, глазков, сросшихся и частично сросшихся сучков и трещин шириной до 0,1 мм, допускаются нормами ограничений, указанных в таблице 2.

Частично сросшиеся сучки и трещины должны быть зашпаклеваны по цвету древесины. Заделка сучков пробками и планками не допускается.

На нелицевых поверхностях детали пороки не должны быть более указанных в таблице 2.

2 Требование к обрабатываемому материалу

2.1. Для шлифования деталей используются станки плоскошлифовальные ленточные, соответствующие требованию ГОСТ 9556 – 83 «Деревообрабатывающее оборудование. Станки плоскошлифовальные ленточные. Основные параметры».

2.2. В качестве режущего инструмента применяются шкурки шлифовальные по ГОСТ 5009 – 82, ГОСТ 6456 – 82, ГОСТ 13344 – 79 или

ГОСТ 10054 – 82.

3. Режим шлифования

3.1. Температура воздуха в цехе должна быть (18…23)0С, относительная влажность воздуха – (60…70)%.

3.2. Режим шлифования должен соответствовать значениям, указанным в таблице 3.

Таблица 3

4. Контроль качества

4.1. шероховатость поверхностей детали должна соответствовать требованиям конструкторской документации.

5. Методы и средства контроля

5.1.Контроль осуществляют путём визуального сравнения шероховатости поверхности обработанной детали с шероховатостью поверхности образца.

5.2. Для сравнения контролируемую деталь и образец шероховатости располагают так, чтобы их поверхности были равномерно освещены рассеянным светом.

5.3. Освещённость деталей не должна быть менее 150 лк.

5.4. Детали и образцы шероховатости должны располагаться между контролёром и источником света.

6. Требования техники безопасности

6.1.К работе на станках допускаются лица прошедшие инструктаж по охране труда, промсанитарии, пожарной безопасности и обученные безопасным методам работы.

6.2. остальные требования должны соответствовать ГОСТ12.3.002 - 75, 12.3.042 – 88, а также «Правилам техники безопасности при эксплуатации электроустановок потребителей».

Содержание

Задание……………………………………………………………………………..

1 Технологическое описание изделия……………………………………………

2 Описание технологического процесса…………………………………………

3 Расчёт материалов……………………………………………………………….

4 Спецификация потребных древесных материалов…………………………….

5 Расчёт отходов……………………………………………………………………

6 Расчёт оборудования…………………………………………………………….

6.1 Расчёт норм времени по укрупнённым нормативам времени………………

6.2 Расчёт норм времени по скорости подачи……………………………………

6.3 Расчёт норм времени по производительности оборудования……………….

6.4 Расчёт норм времени по времени цикла………………………………………

7 Расчёт площади цеха……………………………………………………………..

Список используемых источников………………………………………………..

1 Технологическое описание изделия

В данном курсовом проекте изделием является шкаф с секретером, щиты которого изготовлены из древесностружечной плиты, пласти облицованы строганным шпоном, а кромки – МКР (материал кромочный рулонный).

Стены шкафа крепятся между собой эксцентриковыми стяжками. Внутрь шкафа встроены три ящика, коробки которых изготовлены из хвойных пиломатериалов. К передним стенкам ящиков на шурупы крепятся фасадные стенки, изготовленные из того же материала, что и сам шкаф. Ящики устанавливаются на полозки из пиломатериалов лиственных пород.

Дверь секретера крепится к стенке при помощи секретерных петель и кронштейна.

Данный шкаф предназначен для хранения книг, письменных принадлежностей, видео и аудио аппаратуры, секретер можно использовать в качестве письменного стола

2 Описание технологического процесса

Технологический процесс делится на два потока: поток изготовления щитовых деталей и поток изготовления деталей из пиломатериалов.

Полноформатные плиты размером 3500ґ1750 поступают на станок ЦТ4Ф () для раскроя. После этого станка имеется межоперационный запас размером 100м3, на случай выхода станка из строя. Раскроенные плиты, с помощью траверсных тележек передаются на линию облицовки пасти МФП – 1 (), туда же, с линии ребросклеивания шпона (куда входят станки: РС – 9, ПТШ – 1, НГ – 18, НГ – 30) поступает лущёный шпон, которым и облицовываются пласти.

Режим облицовывания следующий:

- вязкость клея (по ВЗ – 4), с ……………………………..… .. 80ё120;

- расход клея (с учётом потерь), г/м2 …………………………145ё210;

- удельное давление (на единицу площади), МПа …………. .0,5ё1;

• температура плит пресса, 0С ………………………………. 110ё140;

• время выдержки под давлением, с ……………………….. 30 ё60;

• технологическая выдержка, не менее, ч ……………………2

Полученные заготовки отправляются на двусторонний станок

МФК – 3 (), на котором производиться облицовка кромок.

Режим облицовки кромок щитов с применением клея – расплава

марки ТКП – 4

• температура, 0С:

для обогрева клеевой ванны……………………………….150ё190

на валике……………………………………………………40ё70

• расход клея – расплава, г/м2, не более………………………260

• скорость подачи, м/мин………………………………………10ё30

• термостабильность клея, при 160 – 1800С, ч, не менее…….5

И после МФП – 1, и после МФК – 3 облицованные щиты проходят технологическую выдержку на подстопных местах, уложенные в стопы на напольные рольганги ().

Некоторые заготовки после этих операций являются кратными, поэтому производят их раскрой до нужных размеров на станке Ц6 – 2 () и облицовывают на одностороннем станке МОК – 4 ().

Щиты соединяют между собой эксцентриковыми стяжками, поэтому в щитах при помощи многошпиндельного горизонтально – вертикального станка СГВП – 2 () присаживают отверстия на пасти и кромках, отверстия в более мелких деталях (например, в планке) просверливают на вертикальном станке СВП – 2 . После сверления щиты необходимо отшлифовать. Для этого используется линия шлифования ЛДШ () и шлифовальный станок ШлПС – 5 (). Если щиты в данном изделии являются боковыми (лицевыми), то они шлифуются только на линии ЛДШ 2 раза (1-й раз до 26ё16 мкм, 2-й – до 12ё10мкм), а если фасадными, то после этой линии дошлифовываются на станке ШлПС – 5 (до 8ё6 мкм). Исключением является фасадная стенка ящика, которая все три раза шлифуется на станке ШлПС – 5 до шероховатости не более 16 мкм.

Полученные таким образом щитовые детали с помощью траверсной тележки КТТр – 1() направляются в цех по комплектации готовых изделий.

Одновременно с изготовлением щитовых деталей корпусной мебели происходит изготовление и брусковых деталей.

Пиломатериалы, поступающие в цех, раскраивают поперёк на торцовочном станке ЦПА – 40 () и вдоль на прирезном станке ЦДК – 2. Для получения заданных размеров заготовок по толщине и ширине, они обрабатываются на четырёхстороннем фрезерном станке С16 – 4. На этом же станке заготовки, предназначенные для изготовления полозков пятым валом распиливаются на нужное сечение.(15ґ15мм). А заготовки для ящиков отправляются на шипорезный станок ШПК – 40, для нарезания ящичных шипов. После этого каждая заготовка шлифуется на станке ШлДБ – 4, а затем отправляется в вайму СБЯ – 2 для сборки коробки ящиков. После ваймы предусмотрена технологическая выдержка. Выдержанные коробки отправляются на станок ШлДБ – 4 для обгонки по периметру. Затем к ним на рабочем месте крепится на шурупы фасадная стенка и только после этого, изготовленный таким образом ящик, отправляется на горизонтальный сверлильно – пазовальный станок СВПГ – 1, на котором просверливается отверстие для ручки.

Аналогично щитовым деталям, ящики и полозки отправляются на траверсной тележке КТТр – 1 в цех комплектации готовой продукции.

3 Расчёт материалов

В данном курсовом проекте количество лесоматериалов на годовую программу считается по следующим этапам:

• рассчитывается норма расходов лесоматериалов на одно изделие;

• определяется расход лесоматериалов на программу;

• определяется количество отходов.

Основной задачей нормирования расхода древесных материалов в производстве мебели является внедрение научно – обоснованных прогрессивных норм расхода в целях наиболее рационального и эффективного использования материалов.

Норма расхода – это максимально допустимое плановое количество материала на производство единицы продукции.

Основным показателем использования материалов являются: полезный выход заготовок деталей мебели, технологические отходы и потери.

Полезный выход заготовок деталей характеризует степень использования материала при его раскрое.

Полезный выход заготовок деталей определяется отношением объёма (площади) заготовок, полученных из исходного материала, к объёму ( площади) этого материала.

Величина полезного выхода измеряется в процентах.

Например, полезный выход мебельных заготовок из пиломатериалов хвойных пород – 62 %.

Для удобства выполнения расчётов индивидуальных норм расхода материалов в алгоритм расчётов введён коэффициент, учитывающий полезный выход Кп.в – показатель, обратный полезному выходу, определяемый по формуле

(1)

где Кп.в. – коэффициент, учитывающий полезный выход заготовок из

i – го материала;

Рi,п.в – процент полезного выхода заготовок из i – го материала;

Технологические отходы и потери характеризуют степень использования материалов в производстве мебели.

Показатель технологических отходов и потерь измеряется в процентах.

Для удобства выполнения расчётов индивидуальных норм выхода материалов в алгоритм расчётов введён коэффициент, учитывающий показатели технологических отходов и потерь Кт.п, определяемый по формуле

(2)

где Кт.п – коэффициент, учитывающий технологические отходы и

потери i – го материала;

Рi.т.п. – процент технологических отходов и потерь i – го материала;

Расчёт потребного количества лесоматериалов будем вести в виде таблицы 1.

3.1 Расчёт индивидуальных норм расхода материалов, заготовок из

древесины

Для примера рассмотрим расчёт материалов для изготовление передней стенки ящика, размерами 510ґ100ґ16мм, изготовленной из пиломатериалов хвойных пород.

В графы 1,2,3,4,5,6,7,8 заносим сведения из спецификации деталей к чертежам изделия.

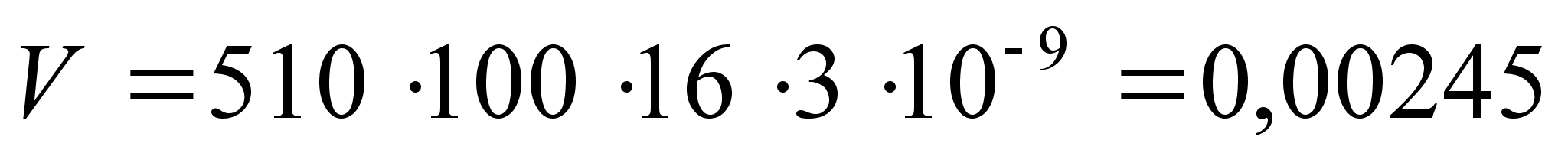

Определяем объём комплекта одноимённых деталей в изделии с учётом их размеров в чистоте V, м3, по формуле

(3)

где ашт – количество одноимённых деталей в изделии;

10 – 9 – число для перевода мм3 в м3.

Полученное значение заносим в графу 8 таблицы 1.

В графы 9,10,11 проставляем суммарные припуски на механическую обработку заготовок в соответствии с назначением детали и принятым для данной детали технологическим процессом. Так как заготовки кратные по длине, то на их обработку учитываем потери на пропилы (4мм) при делении на детали.

Таким образом размеры заготовок с учётом припусков L, B, H, мм, рассчитываются по формулам

(4)

где L – длина заготовки, мм;

аl – кратность заготовки по длине;

Dl – припуск по длине на механическую обработку, мм;

S – ширина пропила при делении кратной заготовки;

(аl - 1) – число пропилов.

Расчётную толщину заготовок округляем до ближайшей большей стандартной толщины пиломатериала и заносим в графу 15 таблицы 1.

Определяем объём комплекта одноимённых заготовок, с учётом припусков и кратности Vз, м3, по формуле

(5)

где Vз – объём комплекта одноимённых заготовок на одно изделие;

ашт. – количество деталей в изделии.

Далее определяется объём комплекта одноимённых заготовок с учётом технологических отходов и потерь на изделие Vзт.п, м3, по формуле

(6)

Результаты заносим в графу 19.

В графе 20 проставляем сорт пиломатериалов, так как от сортности зависит процент полезного выхода заготовок при раскрое их на заготовки.

Выбор сорта материалов производится в соответствии с требованиями к качеству древесины в изделиях, а также с планами поставки к предприятию. Обычно предприятию поставляются пиломатериалы всех сортов в определённом соотношении. Поэтому обычно расчёт ведут на основании средневзвешенного процента полезного выхода при раскрое, соответствующего определённому соотношению сортов потребляемых пиломатериалов.

Норму расхода материала на комплект одноимённых деталей на изделие с учётом полезного выхода Vн.м, м3,

(7)

Полученное значение заносим в графу 23.

Объём сырья на программу определённого вида, породы и размера Vс,м3, определяем по формуле

(8)

где А – годовая программа изделий, шт.

Полученное значение заносим в графу 24.

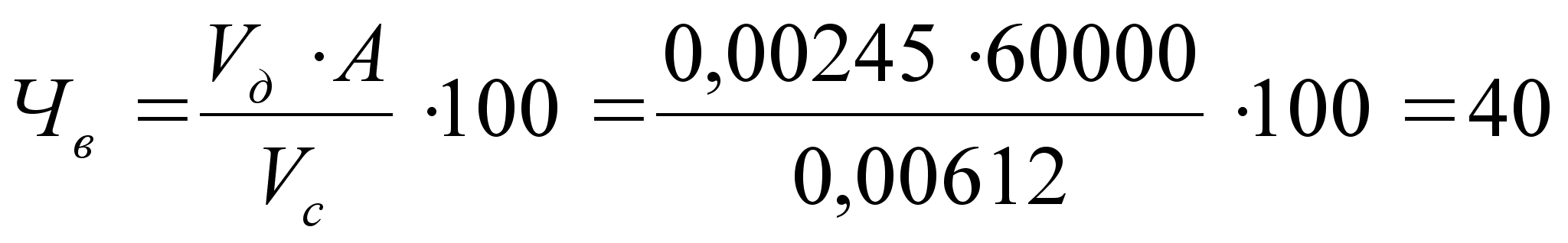

Чистый выход деталей Чв, %, определяем по формуле

(9)

Аналогичным образом рассчитываются остальные заготовки из пиломатериалов.

3.2 Расчёт индивидуальных норм расхода плитных и листовых

материалов

Порядок расчёта норм расхода плитных и листовых материалов выполняется подобно расчёту лесоматериалов, с той лишь разностью, что припуски по толщине материала и припуски на усушку не назначаются.

Величина припусков на обработку плит и фанеры, облицованных шпоном, зависит от принятой схемы формирования кромок щитов (опиливания, фрезерование, либо последовательное опиливание и фрезерование) и выбирается соответственно (2, таблица 4.7, 2 табл.).

Детали, входящие в изделие из древесноволокнистых плит не облицованными и не склеенными, выпиливаются без припусков на обработку (например, задняя стенка шкафа, донья ящиков).

Для деталей, изготавливаемых из древесностружечных или древесноволокнистых плит определяется площадь комплекта деталей.

Расчёты также как и для пиломатериалов сводятся в таблицу 1.

Рассмотрим пример расчёта для стенки шкафа с размерами 536ґ446ґ17мм, изготовленной из древесностружечной плиты.

Графы с1 по 7 заполняются согласно чертежей изделия и технической документации на него.

Площадь детали с учётом размеров в чистоте, Vд, м2, определяется по

формуле

(10)

Графы 9 и 10 из (2, табл.4.7) выбираем припуски на механическую обработку, считая при этом, что в дальнейшем щит будет только опиливаться. При размере детали по длине 536 мм и ширине 446 мм

Dl=14 мм и Db=14 мм

По формуле (4) определяем размеры заготовок, с учётом припусков (графы 12,13,14).

Графа 16. Объём комплекта одноимённых заготовок в изделии Vз, м2, определяем по формуле

(11)

Графа 17,18. Процент технологических отходов для древесностружечных плит (2,табл.4.12) Рi.т.п – 2% или Кт.п.=1,02

Графа 19. По формуле (6) определяем объём заготовок на изделие с учётом технологических отходов , м2

Графа 20. Принят средневзвешенный сорт материала.

Графа 21. Для древесностружечных плит (2,табл.4.11) средневзвешенный полезный выход должен быть не менее 92% (в данном курсовом проекте принимаем 93%), при этом коэффициент, учитывающий средневзвешенный полезный выход, Кп.в=1,08.

Графа 23. По формуле (7) определяем норму расхода материала на изделие с учётом полезного выхода , м2

Графа 24. По формуле (8) определяем расход сырья на программу Vс, м2

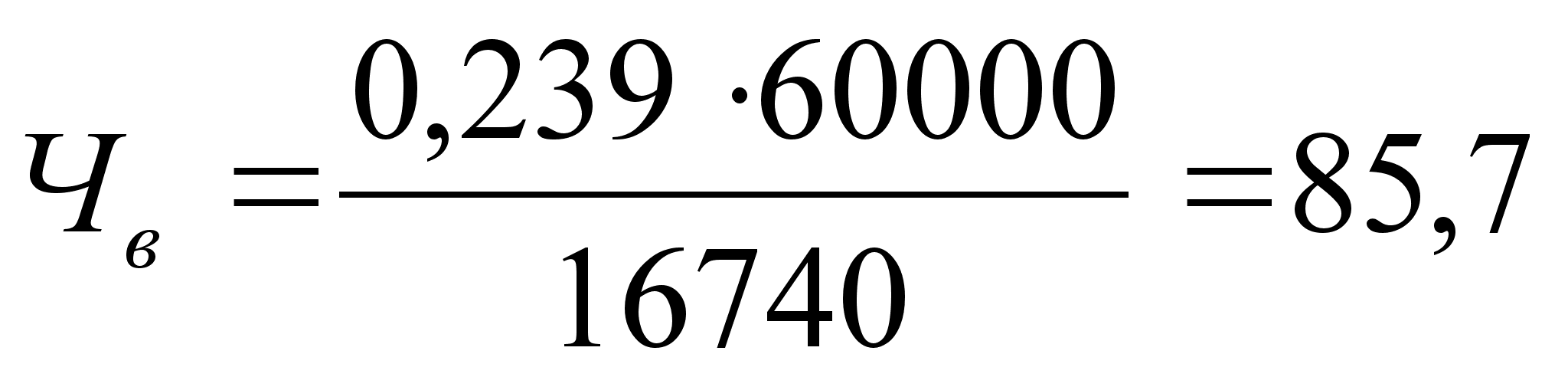

Графа 25. По формуле (9) определяем чистый выход деталей Чв, %

Аналогичным образом рассчитываются остальные заготовки из плитных материалов и результаты заносим в таблицу 1.

4 Спецификация потребных древесных материалов

Расчёт лесоматериалов заканчивается составлением их спецификации. Спецификации служат заявками на получение необходимых материалов от поставщиков. Спецификация составлена по форме, которая приведена в таблице 2.

5 Расчёт отходов

Расчёт лесоматериалов завершается определением и балансом (распределением по стадиям обработки) отходов производства – кусков, опилок, стружки.

Отходы считаются отдельно для брусковых, листовых и плитных материалов. В проекте необходимо предусмотреть мероприятия по их полезному использованию.

Количество отходов при обработке брусковых заготовок определяется на программу и по стадиям производства. Для этого в ведомости расчёта просуммировали, кроме объёма сырья на программу, объём заготовок - SV3 (гр. 16), объём заготовок с учётом технологических потерь - SV3 т.п. (гр. 19) и объём деталей - - SVg (гр. 8, таблица1, пункт 3).

Количество отходов на раскрое

где SVc – суммарный объём сырья;

SV3ЧА – суммарный объём заготовок на программу.

Пиломатериалы лиственные:

Пиломатериалы хвойные:

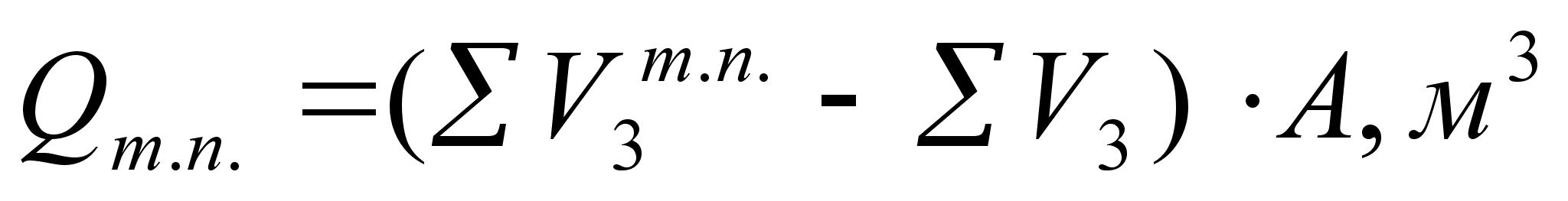

Технологические потери:

где - объём заготовок с учётом технологических потерь.

Пиломатериалы лиственные:

Пиломатериалы хвойные:

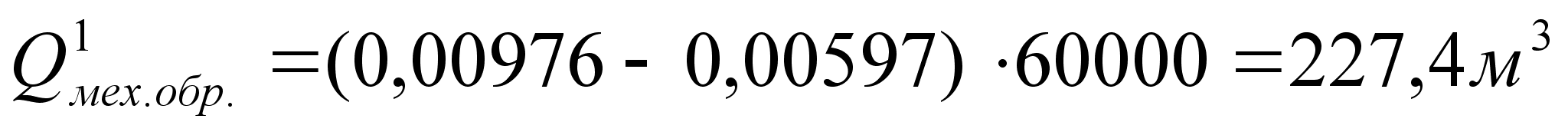

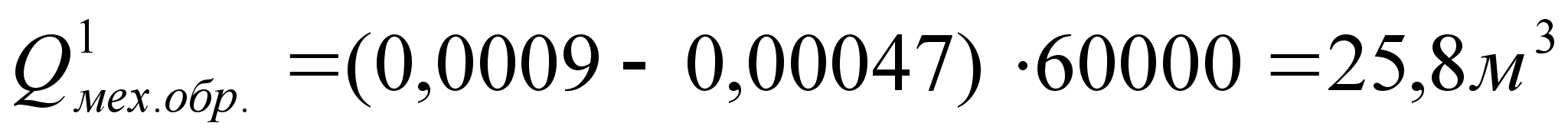

На первичную механическую обработку

где Vg – объём детали, м3.

Пиломатериалы лиственные:

Пиломатериалы хвойные:

Кроме этого на окончательную доводку деталей и сборочных единиц (повторная механическая обработка, считаются отходы в объёме 2…5 % от объёма сырья).

Пиломатериалы лиственные:

Пиломатериалы хвойные:

В таблице 4 приведены данные для баланса отходов плтных и листовых материалов.

6 Расчёт оборудования

Одним из основных разделов данного курсового проекта является расчёт оборудования, потребного для выполнения заданной программы производства.

Количество станков n, шт., на каждой операции технологического процесса определяется отношением времени, необходимого для выполнения годовой программы tji A к годовому фонду времени работы станка или линии Тэф

(12)

где n – расчётное количество станков или линий;

tji - время, потребное на операцию i для всех деталей изделия,

станко-часов;

А – годовая программа, шт., изделий;

Тэф. – располагаемый годовой фонд времени работы станка или

линии, ч.

Располагаемый годовой фонд времени работы станка или линии определяем по формуле

, (13)

где Мк–календарный фонд времени на планируемый год, 365-

366 дней;

М в – количество выходных дней в году;

М п – количество праздничных дней в году;

С – число смен;

Тс –продолжительность смены в часах;

 - коэффициент, учитывающий использования станка, линии,

рабочего места (неучтённые остановки оборудования, невыход

на работу рабочих и т.д.), принимается 0,92 – 0,95 (4, стр. 301)

Мто – количество дней в году, необходимое для проведения

планово-предупредительного ремонта, М то=10 дней.

Потребное количество станко-часов на годовую программу определяем по схеме технологического процесса, суммируя затраты времени для обработки деталей на данной технологической операции , ст.час

, (14)

где - время на обработку количества деталей в одном или ста

изделиях на данной технологической операции tji , ст.час.

Здесь индекс i означает порядковый номер операции, а индекс j

порядковый номер деталей на i – операции.

, (15)

где tшт – время на обработку одной детали (заготовки) на данной операции, штучная норма времени, мин;

ашт – количество однородных по конструкции и размерам деталей в изделии, шт;

Ктп – коэффициент, учитывающий технологические потери заготовок.

Норма штучного времени состоит из:

(16)

где tоп – оперативное время или прямые затраты времени, выбираемые по таблицам справочника для каждой технологической операции, мин. или час., (2, ч I и II);

При расчёте нормы времени регламентированные затраты времени учитываются добавкой в процентах к оперативному времени.

Время это дано в нормативных справочниках (2, ч. II). Для упрощения расчётов удобнее пользоваться коэффициентом регламентированных дополнительных затрат рабочего времени – на отдых и личные надобности рабочего, на обслуживание станка и переналадки.

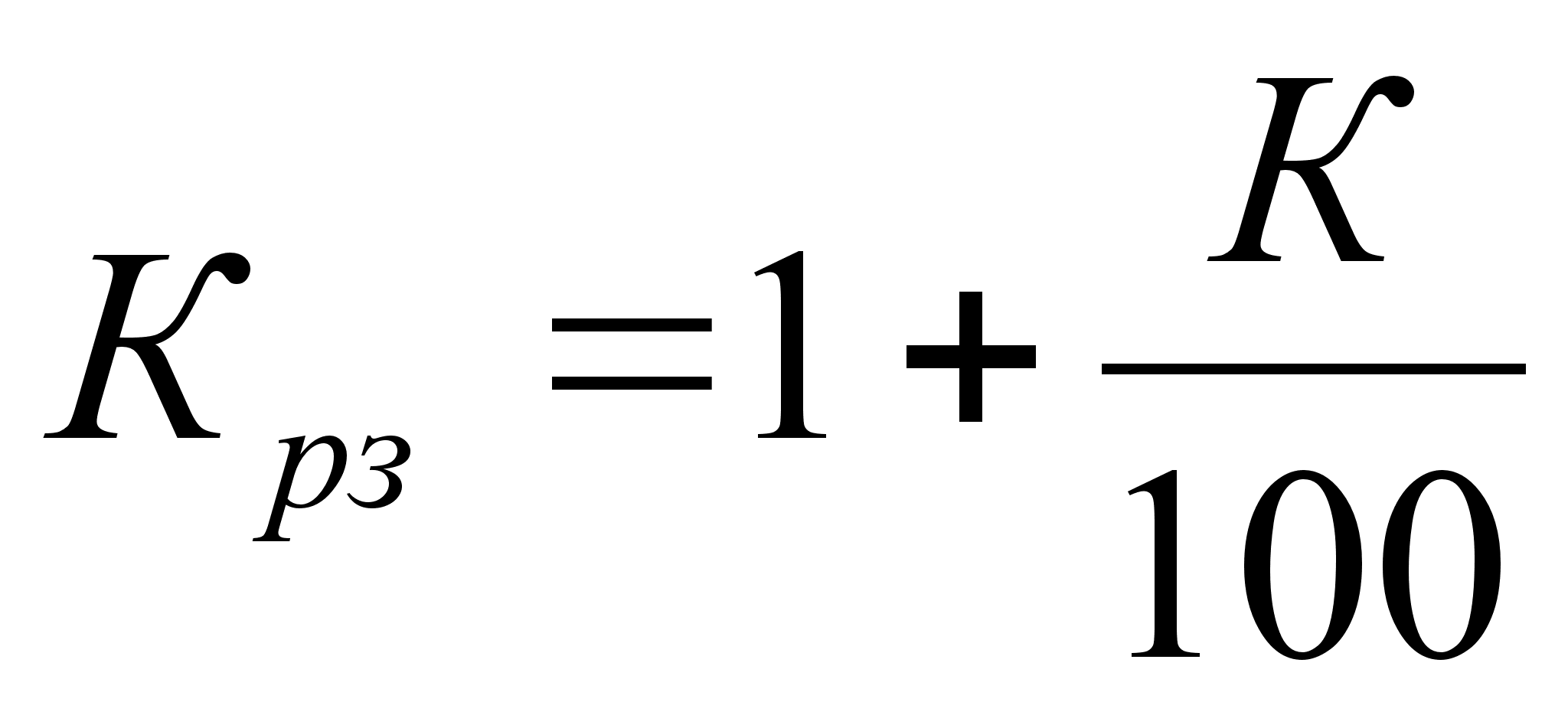

(17)

где К – регламентирование, затраты времени в процентах (2, ч. II).

Окончательная норма штучного времени, мин, определяется как

(18)

Для определения оперативного времени tоп на технологические операции используются указанные справочники укрупнённых нормативов времени, в которых оперативное время даётся в зависимости от размерных параметров заготовок на 100 деталей, на 100 отрезков, на 100 заготовок. В таком случае в формуле (15) число 100 исключается, так как оно учитывается табличным значением tоп.

Если tшт выражено в часах на 100 деталей, то расчёт потребного времени tij , ст. час., следует вести по формуле (15), принимающей вид:

(19)

Отношение расчётного количества станков к принятому, выраженное в процентах, составляет процент Р загрузки станков или рабочих мест на данной технологической операции:

(20)

Принятое количество станков m получают, округляя расчётное число до ближайшего целого.

Допускается перегрузка станка не более 20%.

Таким образом, для расчёта потребного количества станков и рабочих мест на заданную программу основным является определение затрат времени на обработку деталей по каждой технологической операции.

6.1 Расчёт норм времени по укрупнённым нормативам времени

Рассмотрим расчёт шипорезного станка ШПК – 40, предназначенного

для нарезания ящичного шипа.

На данном станке обрабатываются три детали – стенки ящика.

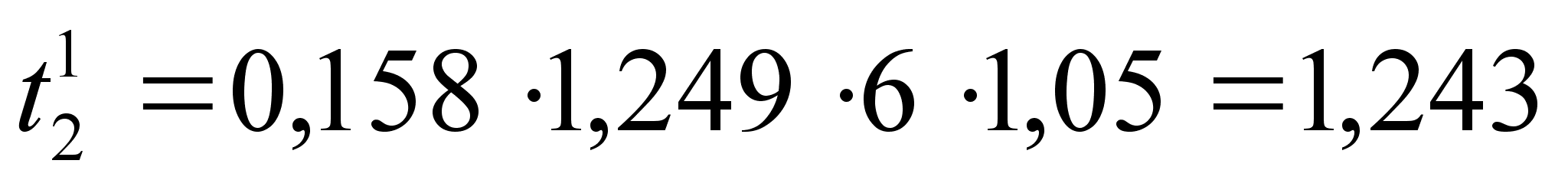

Согласно справочнику укрупнённых нормативов времени (2) оперативное время на сто деталей составит

ст-час

По формуле (19), с учётом коэффициента регламентированных затрат времени Кр.з=1,249 (2 с. 403), определяем потребное время tij , ст. час. для каждой детали , обрабатываемой на этом станке

;

;

;

.

Затем по формуле (12) определяем количество станков, необходимых для выполнения годовой программы

Принимаем 1 станок ШПК – 40.

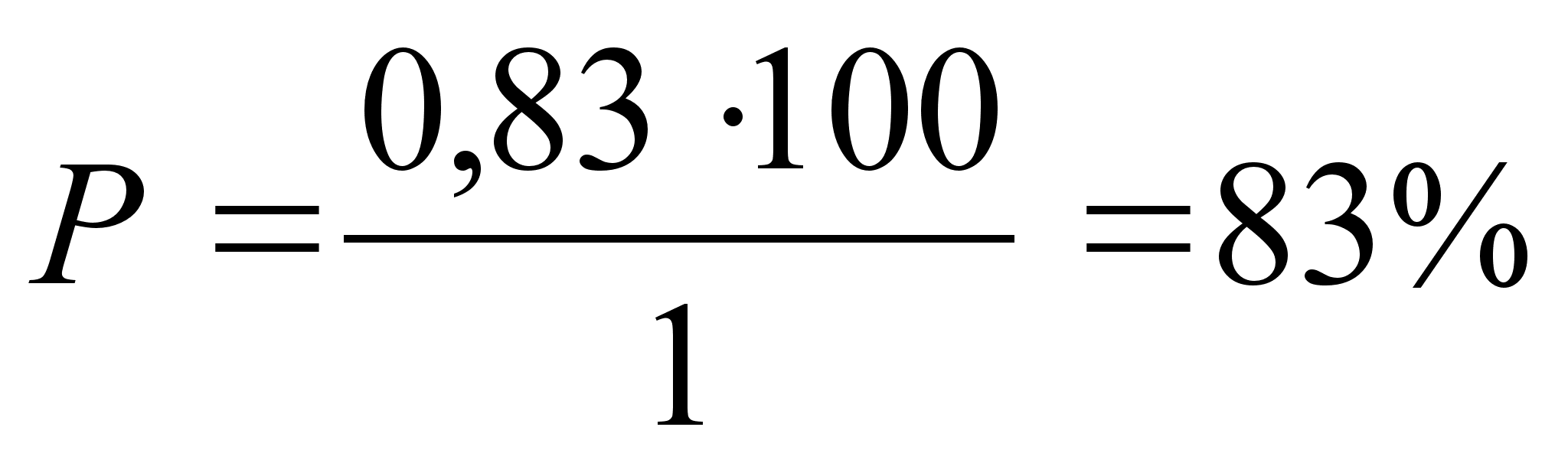

Загрузку этого станка Р, % определяем по формуле (20)

Полученные значения заносим в соответствующие графы таблицы 5.

Аналогичным образом определяем количество станков: Ц6 – 2,

ЦПА – 40, ЦДК – 2, С16 – 4, СВП – 2, СВПГ –1, ШлПС – 5, ШлДБ – 4 результаты вычислений сводим в таблицу 5.

6.2 Расчёт норм времени по скорости подачи

Производительность станка проходного типа рассчитывается по скорости подачи и зависит от длины заготовки Пч, шт.

(21)

где U – скорость подачи, м/мин;

 - длина заготовки, м;

р=0,8; м=0,9.

Норма времени для проходных станков tji, ст-час., определяется по формуле

(22)

При этом может быть учтена кратность обработки заготовок.

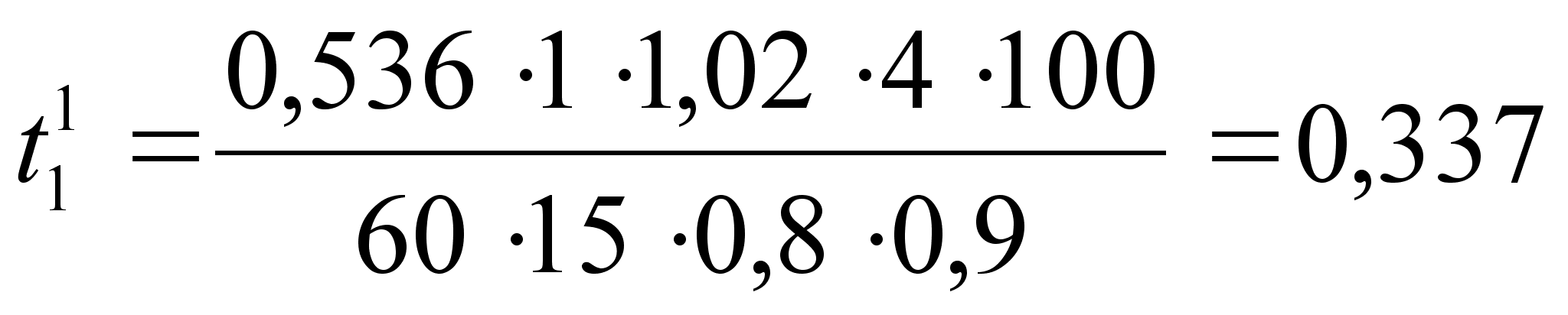

Рассмотрим определение количества оборудования для ребросклеивания делянок строганного шпона на станке РС – 9. Для примера возьмём облицовываемый щит размером 536446 мм.

При ширине делянки шпона 100мм и с учётом припуска на обрезку для щитка 446 мм требуется 5 делянок или 4 клеевых шва. При расчёте производительности и нормы времени ребросклеивающих станков необходимо учитывать число клеевых швов – nк.ш.

(23)

ст-час.

Рассчитав аналогичным образом нормы времени для каждой заготовки, обрабатывающейся на этом станке и просуммировав их, получим

tji=5,42 ст-час.

По формуле (12) определяем расчётное количество станков

Принимаем 1 станок РС – 9, с загрузкой 90%.

Аналогичным образом рассчитывается станок ПТШ – 1

ЛДШ, МФК и МОК рассчитываются по формуле

, (24)

где 0-расстояние между щитами на подающем транспортёре, 0=0,3м;

Результаты вычислений сводятся в таблицу 6.

6.3 Расчёт норм времени по производительности

оборудования

ЦТ4Ф

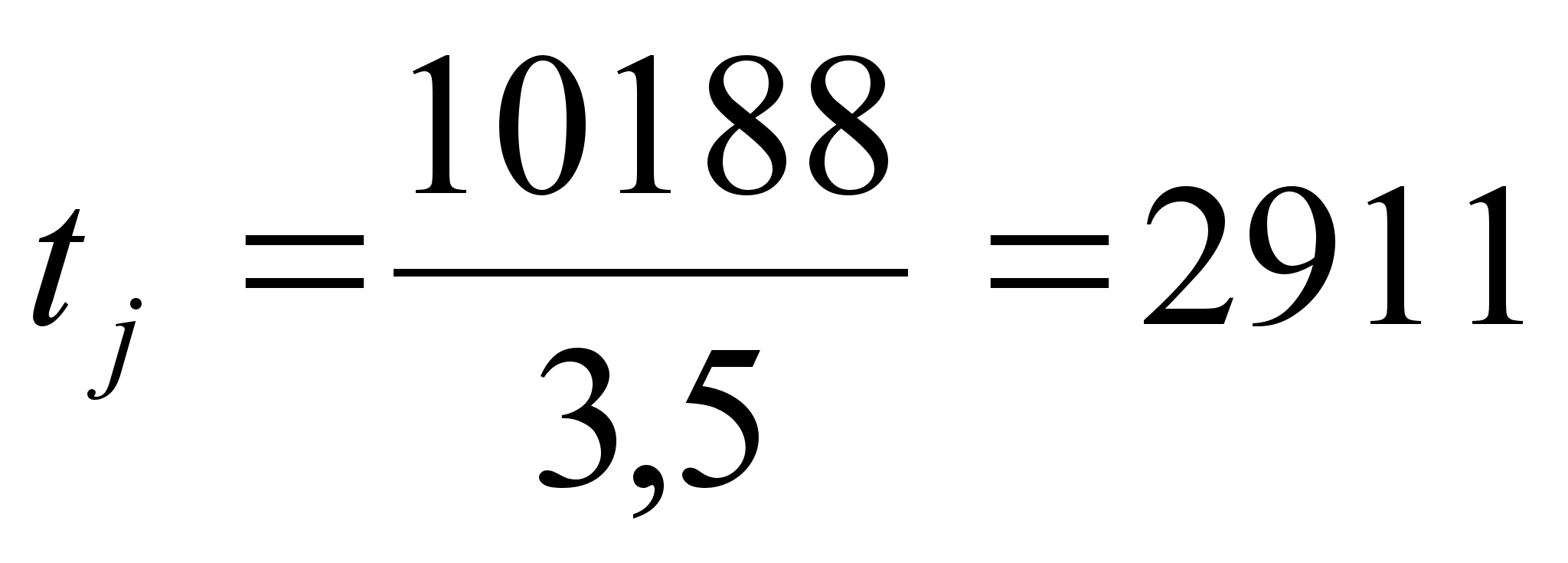

Производительность этого станка равна 4,13м3/ч. Для расчётов принимаем рабочую производительность 3,5м3/ч.

Согласно спецификации имеем

ст-час.

Расчётное количество станков

Принимаем 1 станок с загрузкой 81 %.

Комплект оборудования для изготовления МКР

Производительность данной линии 950 м2/смену, следовательно часовая производительность равна м2/ч

Согласно спецификации имеем

ст-час.

Расчётное количество комплектов

Принимаем 1 комплект оборудования для изготовления МКР, с загрузкой 15 %.

Гильотинные ножницы НГ – 30 (НГ-18)

Исходя из часовой производительности 600 м2/ч, определяем норму потребного времени на раскрой 1 м2 шпона:

Норматив производительности 600м2/ч – включает дополнительные затраты времени на технологические потери Кт.п и регламентированные затраты Кр.з.

Время потребное для раскроя Sс, м2 шпона на заданный размер tji,

ст-час определяем по формуле

(25)

где Sс – необходимое количество шпона согласно спецификации, м2;

Расчётное количество ножниц

Принимаем 1 ножницы с загрузкой 85%.

6.4 Расчёт норм времени по времени цикла

Цикл – время, затрачиваемое на одну операцию. Обычно этим параметром характеризуется производительность позиционного оборудования – позиционных станков, сборочных и клеевых вайм и прочее.

Потребное время для 100 изделий, если в изделии ашт щитов tji,ст- час,

определяем по формуле

, (26)

где tц – время цикла, мин;

р – коэффициент использования рабочего времени;

м – машинного времени.

МФП – 1

По данным ММСК – 1 при облицовывании строганным шпоном, толщиной 0,6 мм время цикла составляет 1,2 мин.

hм=0,82; hр=0,9.

Рассмотрим облицовку шпоном плиты размером 536446 мм

Размеры плиты пресса 33001800 мм, следовательно для указанного размера щитов аз=7. При ашт=1 и Кт.п=1,02 по формуле (26) определим потребное время tji,ст- час

Аналогично рассчитываем потребное время и для других деталей, просуммировав их получим tji =4,46 ст-час

По формуле (12) определяем расчётное количество станков n, шт

Принимаем 1 станок с загрузкой 74 %

СГВП – 2

Аналогичным образом рассчитываем станок СГВП – 2

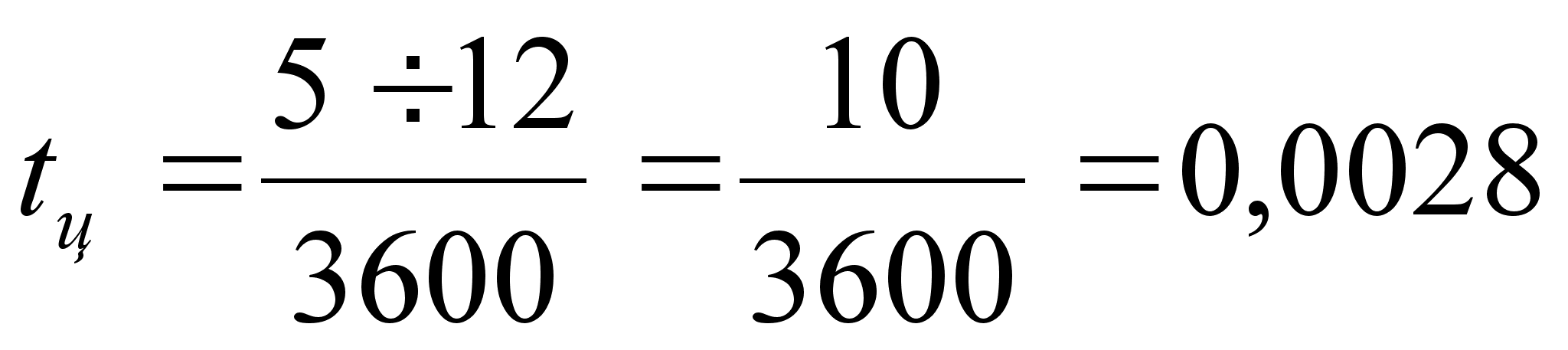

Время цикла tц, ч, на этом станке равно

;

tji=3,78 ст-час;

Принимаем 1 станок СГВП – 2, загрузкой 63%.

СБЯ – 2

Данная вайма является двухпозиционной. Следовательно при расчёте времени цикла, временем на загрузку и выгрузку можно пренебречь, тогда

По формуле (26) при м= 0,8; р=0,85, определим потребное время tji, ст-час

Расчётное количество станков

Принимаем 2 ваймы СБЯ – 2

По формуле (20) определяем коэффициент загрузки ваймы Р,%

7 Расчёт площади цеха

В соответствии с разделением процесса изготовления изделий на производственный и технологический следует различать производственную и технологическую площадь цеха.

Производственная площадь включает всю территорию цеха от склада хранения сырья до складов комплектования и хранения готовой продукции.

Технологическая площадь включает площади рабочих мест. оборудования, площади для хранения заготовок и деталей (межоперационные запасы), а также площади проходов и проездов между станками для обеспечения безопасной и нормальной работы. Технологическая площадь входит в состав производственной.

В курсовом проекте ведётся расчёт только технологической площади, состоящей из площади на рабочие места, межоперационные запасы и выдержки, а также на проходы и проезды:

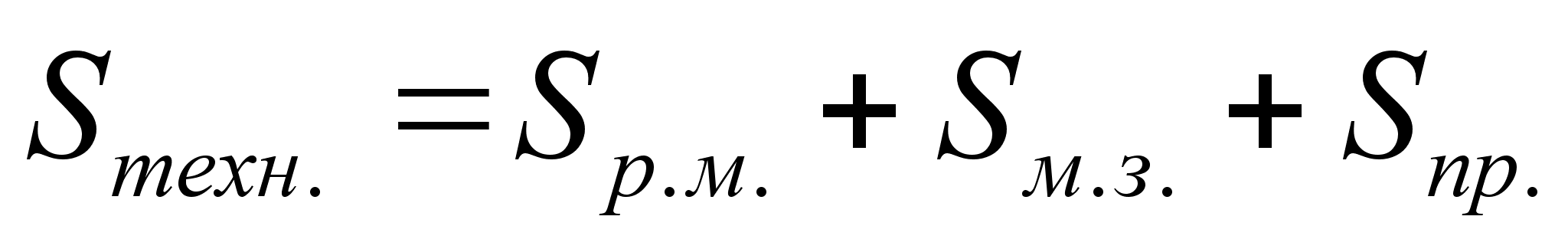

, (27)

где Sтехн. – технологическая площадь, м2 ;

Sр.м. – площадь рабочих мест, м2;

Sм.з – площадь под межоперационные запасы заготовок, м2;

Sпр. – площадь проездов и проходов в цехе, м2.

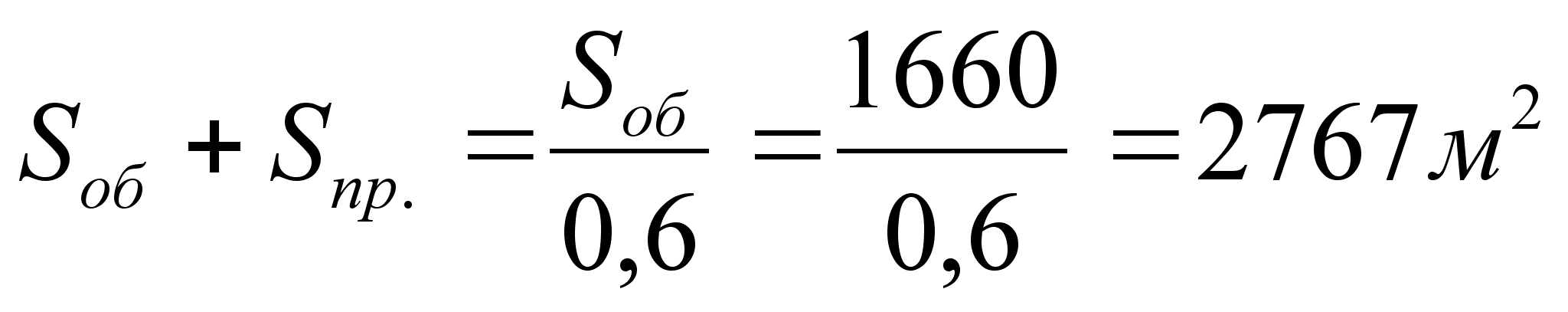

Зная количество станков каждого наименования и укрупнённую норму площади на данное рабочее место (7 приложение 1), можно просуммировать эти площади и таким образом мы получим площадь всех рабочих мест

Sоб=1660 м2.

Полученные данные сводим в ведомость расчёта площади на данное рабочее место – таблица 7.

Площадь технологических выдержек (межоперационных запасов) Sм.з, м2 определяется по формуле

, (28)

где П – часовая производительность станка, участка, м3;

Т – время хранения, ч;

h – высота стопы, контейнера, штабеля, м;

 - объёмный коэффициент заполнения стопы, контейнера;

 - коэффициент заполнения площади для технологической

выдержки и межоперационных запасов.

Рассчитаем межоперационный запас после станка ЦТ4Ф на две смены, т.е. на 16 часов.

Принимаем 100 м3

Аналогичным образом рассчитываем межоперационные запасы после МФК – 2, МФП – 1 и ваймы СБЯ – 2.

В результате получаем: межоперационный запас после МФК – 60 м2, после

МФП – 90 м2 и технологическую выдержку после СБЯ –5 м2.

Просуммировав все технологические выдержки, получили Sм.з.=255 м2

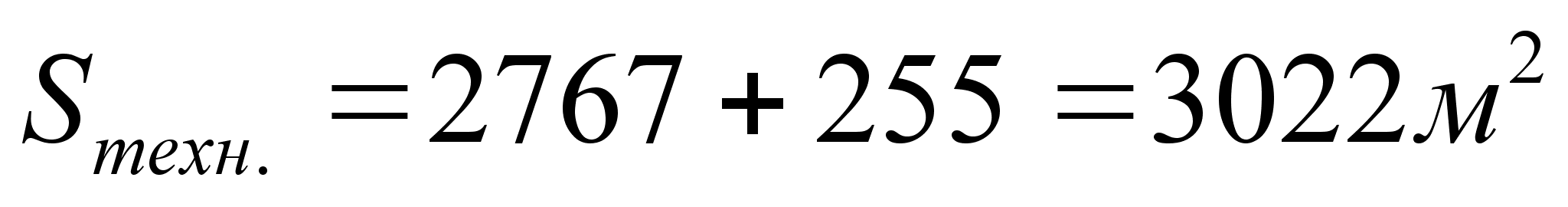

Следовательно

Ширина цеха должна быть кратной 6 м, так как фермы перекрытий изготавливаются длиной 12,18,24 метра.

Выбрав ширину цеха Вц, кратной 6 метрам – 48м длину цеха Lц, м, определим из формулы

Полученное значение округляем до ближайшего, кратного 6 метрам. Таким является 66 метров. Таким образом получили следующие размеры цеха:

Список используемых источников

1. Буглай Б.М., Гончаров М.А. Технология изделий из древесины, Учебник для ВУЗов по спец. Технология деревообработки. – М.:Лесн. пром – сть, 1985. – 408 с.

2. Инструкция по нормированию расхода материалов в основном производстве мебели. – М.: ВПКТИМ, 1986, ч.I и II, 331с.

3. Деревообрабатывающее оборудование: Каталог/ВНИИДмаш. – М.:ВНИИДЭМР. 1987. – 199с.

4. Справочник мебельщика: Под ред. В.П. Бухтиярова, ч.I и II, - М.:Лесн. пром – сть. 1986 – 360 с.

5. Укрупнённые нормативы времени на станочные работы мебельного производства и типовые нормы времени на автоматические линии. – М.:ВПКТИМ, 1983 – 435 с.

6. Допуски и технические измерения в деревообработке: Изд.3-е,перераб. Ильинский С.А., Лесн. пром – сть,1978 – 296 с.

7. Методические указания по дисциплине Технология изделий из древесины, Б.: БТИ, 1990 – 52 с.

Таблица 6 – Расчёт оборудования по скорости подачи

Министерство образования Российской Федерации

Брянская государственная инженерно – технологическая академия

(БГИТА)

кафедра ІТехнология деревообработкиІ

Разработка конструкции и технологии производства шкафа с секретером мощностью 60000шт.

КУРСОВОЙ ПРОЕКТ

По дисциплине ІТехнология изделий из древесиныІ

Пояснительная записка

(01 ТД 640 – ПЗ )

Разработал

студент гр. ТД – 502 М.С. Алдухова

Поверил

преподаватель В.Н.Шишов

2001

Настоящее техническое описание разработано в соответствии с образцом – эталоном и распространяется на шкаф с секретером.

Технические требования на шкаф с секретером должны соответствовать требованиям ГОСТ 16371 – 93 и конструкторской документации.

Конструкторская документация разработана на кафедре технологии деревообработки БГИТА.

1 Описание изделия

1. Шкаф с секретером 2000 ТД.640.01.00.00 входит в набор мебели и служит для хранения книг, бумаг, письменных принадлежностей и разных мелких вещей. Секретер может использоваться в виде письменного стола. Предназначен для оборудования жилых помещений городского и сельского типа

2. Цветовое решение изделия зависит от цвета всего набора и используемого конструкционного материала.

3. Изделие может иметь отличные от базового варианта габаритные размеры при неизменном конструкторском решении и соблюдении требований ГОСТ 13025.3 – 85

4. Шкаф с секретером щитовой неразборной конструкции состоит из следующих отделов:

- двух книжных полок;

- двух столярных ящиков, изготовленных из древесины хвойных пород с

накладными стенками из древесностружечной плиты;

- двух распашных и одной секретерной дверки;

• опорой служат вертикальные проходные стенки.

1. Лицевые поверхности изделия облицовываются строганым шпоном древесины ясеня и имеют защитно-декоративное покрытие нитроцеллюлозным лаком НЦ – 222 по I категории качества согласно ГОСТ 24404 – 80.

2. Внутренние поверхности изделия облицовываются строганым шпоном древесины ясеня с последующим защитно-декоративным покрытием нитроцеллюлозным лаком НЦ – 222 по II категории качества согласно ГОСТ согласно 24404 – 80.

3. Фасадные поверхности облицовываются строганым шпоном древесины ясеня и имеют защитно-декоративное покрытие полиэфирным лаком ПЭ – 251А по I категории качества согласно ГОСТ 24404 – 80.

4. Задние стенки шкафа и дно ящиков выполняются из древесноволокнистой плиты ГОСТ 4598 – 86.

5. Коробка ящика обрабатывается нитроцеллюлозным лаком НЦ – 222 по I категории качества согласно ГОСТ 24404 – 80.

6. Кромки отделки не подлежат, т.к. облицованы кромочным

материалом МКР – 2.

Допускается замена без внесения в данный документ отделочных материалов, равноценных по качеству и потребительским свойствам, принятых в техническом описании.

2 Внешний вид

Конструкция шкафа с секретером 2000.640.01.00.00 разработана с учётом соблюдения функциональных размеров по ГОСТ 13025.1 – 85.

900

900

3 Конструкция и материалы

3.1 Изделие собирается на эксцентриковые стяжки.

3.2 Распашные двери открываются с помощью четырёхшарнирных петель.

3.3 Секретерная дверь откидывается при помощи кронштейна и

секретерных петель.

3.4 Полки устанавливаются на металлические полкодержатели.

3.5 Задняя стенка крепится шурупами. ГОСТ 1145 – 70.

3.6 Фурнитура должна соответствовать требованиям ОСТ 13 – 40 – 75.

3.7 Щитовые элементы изготовлены из древесностружечной плиты

ГОСТ 10632 – 89.

3.8 Коробка ящиков изготовлена из древесины хвойных пород

ГОСТ 8486 – 66; полозок из древесины лиственных пород

ГОСТ 2965 – 71.

3.9 Задняя стенка шкафа и дно ящика изготовлены из древесноволокни-

стой плиты ГОСТ 4598 – 86.

3.10 Кромки щитов облицованы материалом кромочным рулонным

ТУ 13 – 771 – 90.

3.11 Столярные ящики имеют прямой ящичный шип.

Перечень стандартов, на которые даны ссылки в техническом описании.

Согласовано Утверждаю

Шкаф с секретером

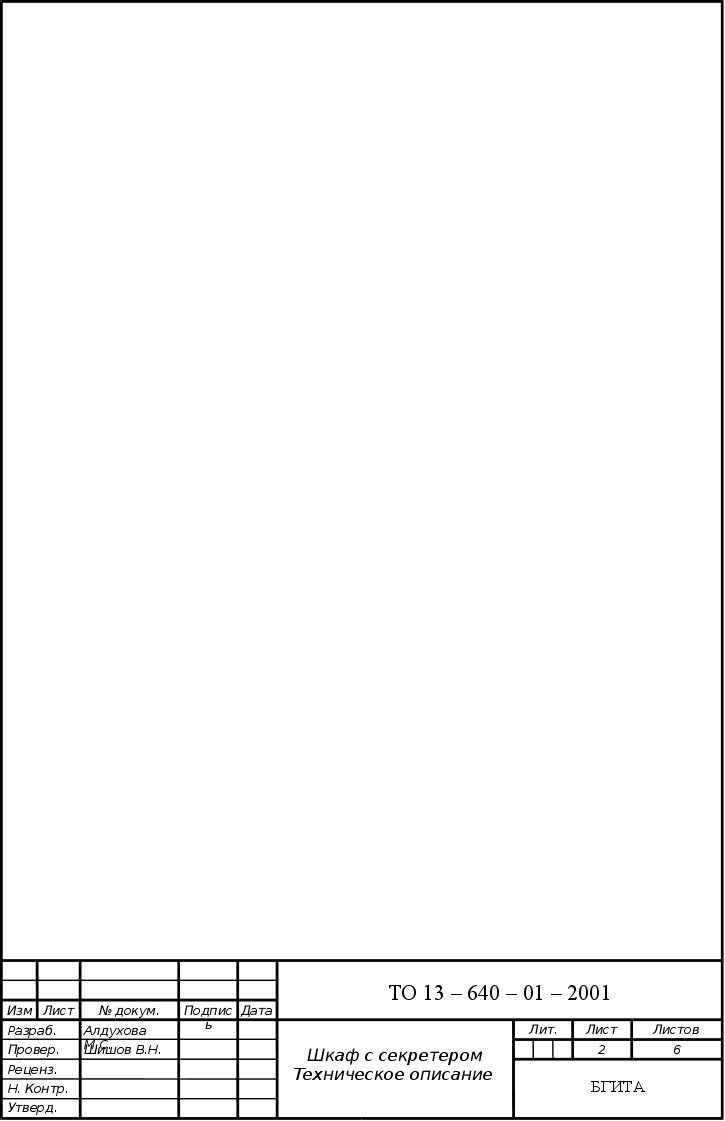

Техническое описание

ТО 13 – 640 – 01 – 2001

ГОСТ 16371 - 93

Разработано

На кафедре технологии

деревообработки БГИТА

Студентом гр. ТД – 502

Алдуховой М.С.

2001
