Реферат: Сооружение устройств электроснабжения и их эксплуатация

Реферат: Сооружение устройств электроснабжения и их эксплуатация

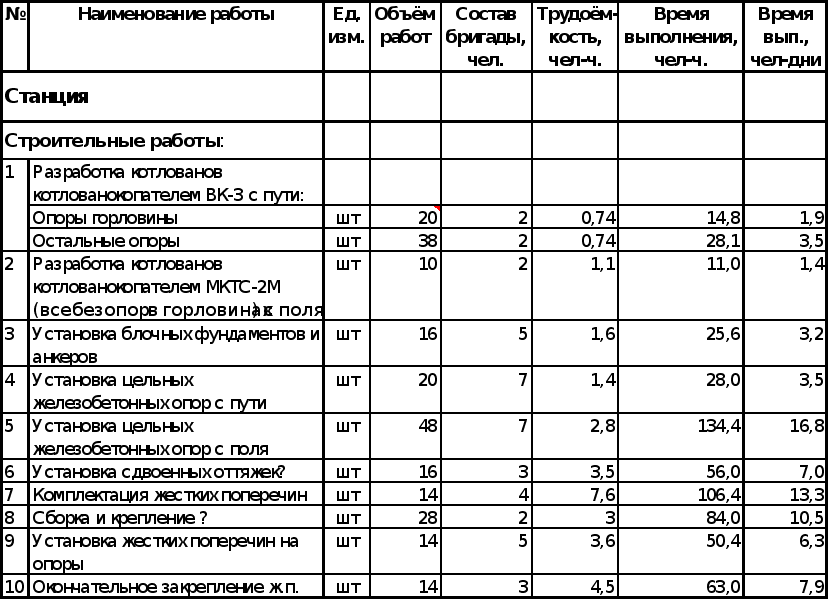

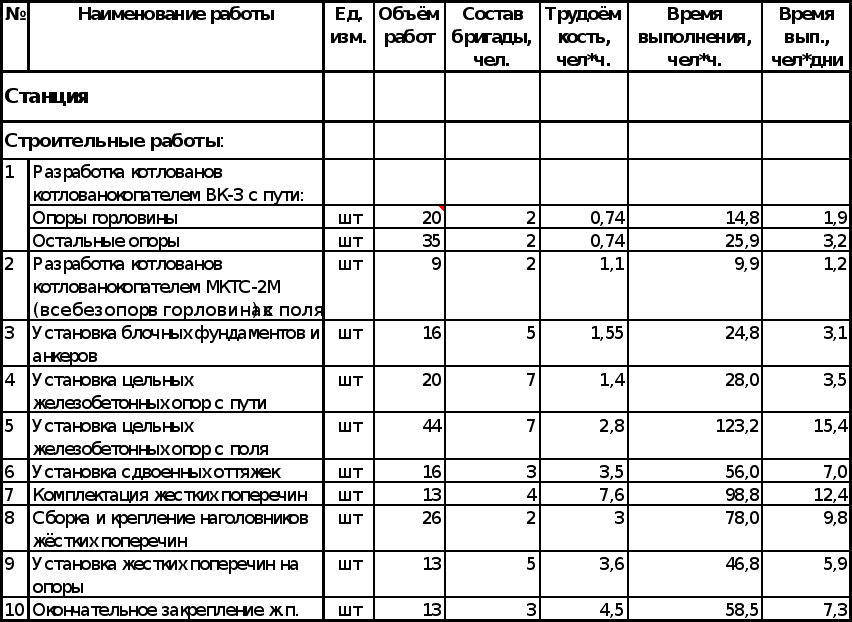

Таблица 3.1.








Оценка объёма строительно-монтажных работ при сооружении и КС на станции и заданном участке перегона








Наименование работы Ед. изм. Объём работ Состав бригады, чел. Трудоём-кость, чел-ч. Время выполнения, чел-ч. Время вып., чел-дни
Станция





Строительные работы:





1 Разработка котлованов котлованокопателем ВК-3 с пути:





Опоры горловины шт 20 2 0.74 14.8 1.9
Остальные опоры шт 38 2 0.74 28.1 3.5
2 Разработка котлованов котлованокопателем МКТС-2М (все без опор в горловинах) с поля шт 10 2 1.1 11.0 1.4
3 Установка блочных фундаментов и анкеров шт 16 5 1.6 25.6 3.2
4 Установка цельных железобетонных опор с пути шт 20 7 1.4 28.0 3.5
5 Установка цельных железобетонных опор с поля шт 48 7 2.8 134.4 16.8
6 Установка сдвоенных оттяжек шт 16 3 3.5 56.0 7.0
7 Комплектация жестких поперечин шт 14 4 7.6 106.4 13.3
8 Сборка и крепление наголовников жёстких поперечин шт 28 2 3 84.0 10.5
9 Установка жестких поперечин на опоры шт 14 5 3.6 50.4 6.3
10 Окончательное закрепление ж.п. шт 14 3 4.5 63.0 7.9
Монтажные работы:





1 Установка консолей шт 20 5 2.5 50.0 6.3
2 Монтаж треугольных подвесок (турникетов) на жёстких поперечинах шт 112 8 1.2 134.4 16.8
3 монтаж нижнего фиксирующего троса шт 14 6 6 84.0 10.5
4 Установка звеньевых струн км 9.88 5 7 69.2 8.6
5 Установка рессорных струн км 9.88 5 12 118.6 14.8
6 Установка рессорных подопорных струн шт 132 5 1.4 184.8 23.1
7 Раскатка одиночного КП по боковым путям км 5.7 6 6 34.2 4.3
8 Раскатка двойного КП по главным путям км 4.18 7 9.8 41.0 5.1
9 Монтаж средних анкеровок полукомпенсированной контактной подвески шт 8 5 6.9 55.2 6.9
10 Монтаж компенсированной анкеровки одиночного КП шт 6 5 5.3 31.8 4.0
11 Монтаж компенсированной анкеровки двойного КП шт 4 5 8 32.0 4.0
12 Анкеровка НТ шт 16 5 3.2 51.2 6.4
13 Монтаж фиксаторов прямых по боковым путям шт 42 5 1.1 46.2 5.8

14 То же по главным путям шт 32 5 1.2 38.4 4.8
15 Монтаж фиксаторов обратных по боковым путям шт 42 5 1.9 79.8 10.0
16 То же по главным путям шт 32 5 2.2 70.4 8.8
17 Регулировка цепной подвески по боковым путям км 5.7 5 2.4 13.7 1.7
18 То же по главным путям км 3.8 5 33 125.4 15.7
19 Монтаж трехпролетных изолирующих сопряжений шт 4 5 55 220.0 27.5
20 Монтаж воздушных стрелок шт 16 5 20.5 328.0 41.0
21 Монтаж секционных изоляторов шт 10 5 9.9 99.0 12.4
22 Монтаж разрядников роговых шт 16 5 3.4 54.4 6.8
23 Монтаж разъединителей с двумя проводами в шлейфе шт 12 5 21.7 260.4 32.6
24 Монтаж индивидуальных заземлений шт 34 2 1.3 44.2 5.5

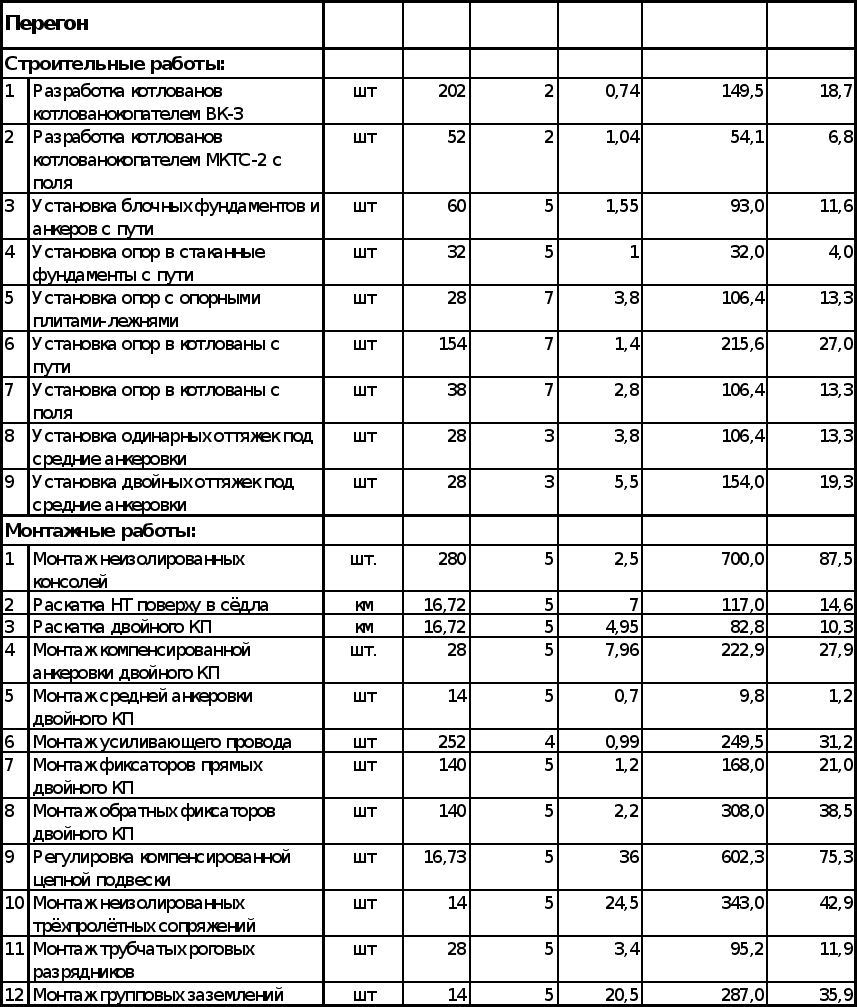

Перегон





Строительные работы:





1 Разработка котлованов котлованокопателем ВК-3 шт 202 2 0.74 149.5 18.7
2 Разработка котлованов котлованокопателем МКТС-2 с поля шт 52 2 1.04 54.1 6.8
3 Установка блочных фундаментов и анкеров с пути шт 60 5 1.55 93.0 11.6
4 Установка опор в стаканные фундаменты с пути шт 32 5 1 32.0 4.0
5 Установка опор с опорными плитами-лежнями шт 28 7 3.8 106.4 13.3
6 Установка опор в котлованы с пути шт 154 7 1.4 215.6 27.0
7 Установка опор в котлованы с поля шт 38 7 2.8 106.4 13.3
8 Установка одинарных оттяжек под средние анкеровки шт 28 3 3.8 106.4 13.3
9 Установка двойных оттяжек под средние анкеровки шт 28 3 5.5 154.0 19.3
Монтажные работы:





1 Монтаж неизолированных консолей шт. 280 5 2.5 700.0 87.5
2 Раскатка НТ в сёдла км 16.72 5 7 117.0 14.6
3 Раскатка двойного КП км 16.72 5 4.95 82.8 10.3
4 Монтаж компенсированной анкеровки двойного КП шт. 28 5 7.96 222.9 27.9
5 Монтаж средней анкеровки двойного КП шт 14 5 0.7 9.8 1.2
6 Монтаж усиливающего провода шт 252 4 0.99 249.5 31.2
7 Монтаж фиксаторов прямых двойного КП шт 140 5 1.2 168.0 21.0
8 Монтаж обратных фиксаторов двойного КП шт 140 5 2.2 308.0 38.5
9 Регулировка компенсированной цепной подвески шт 16.73 5 36 602.3 75.3
10 Монтаж неизолированных трёхпролётных сопряжений шт 14 5 24.5 343.0 42.9
11 Монтаж трубчатых роговых разрядников шт 28 5 3.4 95.2 11.9
12 Монтаж групповых заземлений шт 14 5 20.5 287.0 35.9

График ППР сооружения и монтажа КС на станции и перегоне
Наименование работы Ед. изм. Объём работ Состав бригады, чел. Трудо-ёмкость, чел-ч. Время выполне-ния, чел-ч. Время вып., чел-дни Число окон Число дней работы Номера поездов(бригад) Май Июнь Июль Август
Станция


































































































Строительные работы:








1-5 8-12 15-19 22-26 29-2 5-9 12-16 19-23 26-30 3-7 10-14 17-21 24-28 31-4 7-11 14-18 21-25 28-1
1 Разработка котлованов котлованокопателем ВК-3 с пути:


































































































Опоры горловины шт 20 2 0.74 14.8 1.9 3 0.9


























































































Остальные опоры шт 35 2 0.74 25.9 3.2 4 1.6


























































































2 Разработка котлованов котлованокопателем МКТС-2М (все без опор в горловинах) с поля шт 9 2 1.1 9.9 1.2 2 0.6


























































































3 Установка блочных фундаментов и анкеров шт 16 5 1.55 24.8 3.1 2 0.6


























































































4 Установка цельных железобетонных опор с пути шт 20 7 1.4 28.0 3.5 1 0.5


























































































5 Установка цельных железобетонных опор с поля шт 44 7 2.8 123.2 15.4 6 2.2


























































































6 Установка сдвоенных оттяжек шт 16 3 3 48.0 6.0 5 2.0


























































































7 Комплектация жестких поперечин шт 14 4 3.5 49.0 6.1 4 1.6


























































































8 Сборка и крепление наголовников жёстких поперечин шт 2.6 2 3 7.8 1.0 1 0.5


























































































9 Установка жестких поперечин на опоры шт 13 5 3.6 46.8 5.9 3 1.2


























































































10 Окончательное закрепление ж.п. шт 13 3 4.5 58.5 7.3 7 2.5


























































































Итого:



436.7 54.6 38 14

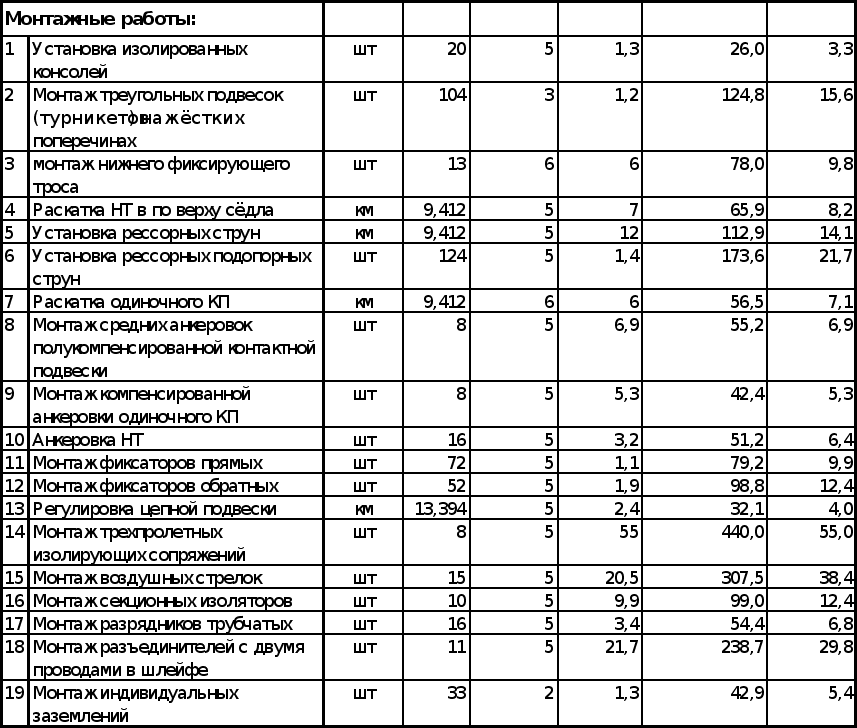

Монтажные работы:








1-5 8-12 15-19 22-26 29-2 5-9 12-16 19-23 26-30 3-7 10-14 17-21 24-28 31-4 7-11 14-18 21-25 28-1
1 Установка изолированных консолей шт 20 5 1.3 26.0 3.3 2 0.7


























































































2 Монтаж треугольных подвесок (турникетов) на жёстких поперечинах шт 1.4 3 1.2 1.7 0.2 0 0.1


























































































3 Монтаж нижнего фиксирующего троса шт 13 6 6 78.0 9.8 4 1.6


























































































4 Раскатка НТ поверху в сёдла км 9.41 5 7 65.9 8.2 4 1.7


























































































5 Установка рессорных струн км 9.41 5 12 112.9 14.1 8 2.8


























































































6 Установка рессорных подопорных струн шт 124 5 1.4 173.6 21.7 12 4.4


























































































7 Раскатка одиночного КП км 9.41 6 6 56.5 7.1 3 1.2


























































































9 Монтаж средних анкеровок полукомпенсированной контактной подвески шт 8 5 6.9 55.2 6.9 4 1.4


























































































10 Монтаж компенсированной анкеровки одиночного КП шт 8 5 5.3 42.4 5.3 3 1.1


























































































12 Анкеровка НТ шт 16 5 3.2 51.2 6.4 3 1.3


























































































13 Монтаж фиксаторов прямых шт 72 5 1.1 79.2 9.9 5 2.0


























































































15 Монтаж фиксаторов обратных шт 52 5 1.9 98.8 12.4 7 2.5


























































































17 Регулировка цепной подвески км 13.39 5 2.4 32.1 4.0 2 0.8


























































































19 Монтаж трехпролетных изолирующих сопряжений шт 8 5 55 440.0 55.0 29 11.0


























































































20 Монтаж воздушных стрелок шт 15 5 20.5 307.5 38.4 21 7.7


























































































21 Монтаж секционных изоляторов шт 10 5 9.9 99.0 12.4 7 2.5


























































































22 Монтаж разрядников роговых шт 16 5 3.4 54.4 6.8 4 1.4


























































































23 Монтаж разъединителей с двумя проводами в шлейфе шт 11 5 21.7 238.7 29.8 16 6.0


























































































24 Монтаж индивидуальных заземлений шт 33 2 1.3 42.9 5.4 7 2.7


























































































Итого:



2056.0 257.0 141 52.9


























































































Перегон


































































































Строительные работы:








1-5 8-12 15-19 22-26 29-2 5-9 12-16 19-23 26-30 3-7 10-14 17-21 24-28 31-4 7-11 14-18 21-25 28-1
1 Разработка котлованов котлованокопателем ВК-3 шт 192 2 0.74 142.1 17.8 24 8.9


























































































2 Разработка котлованов котлованокопателем МКТС-2 с поля шт 48 2 1.1 52.8 6.6 9 3.4


























































































3 Установка блочных фундаментов и анкеров с пути шт 52 5 1.55 80.6 10.1 6 2.1


























































































4 Установка опор в стаканные фундаменты с пути шт 32 5 1 32.0 4.0 2 0.9


























































































5 Установка опор с опорными плитами-лежнями шт 24 7 3.08 73.9 9.2 4 1.4


























































































6 Установка опор в котлованы с пути шт 150 7 1.4 210.0 26.3 10 3.8


























































































7 Установка опор в котлованы с поля шт 38 7 2.8 106.4 13.3 5 2.0


























































































8 Установка одинарных оттяжек под средние анкеровки шт 24 3 3.8 91.2 11.4 10 3.9


























































































9 Установка двойных оттяжек под средние анкеровки шт 24 3 5.5 132.0 16.5 15 5.6


























































































Итого:



921.0 115.1 85 31.9


























































































Монтажные работы:








1-5 8-12 15-19 22-26 29-2 5-9 12-16 19-23 26-30 3-7 10-14 17-21 24-28 31-4 7-11 14-18 21-25 28-1
1 Монтаж неизолированных консолей шт. 264 4 1.3 343.2 42.9 29 10.8


























































































2 Раскатка НТ в сёдла км 15.93 7 7 111.5 13.9 5 2.1


























































































3 Раскатка одинарного КП км 15.93 5 4.15 66.1 8.3 5 1.7


























































































4 Монтаж компенсированной анкеровки одинарного КП шт. 24 5 5.26 126.2 15.8 9 3.2


























































































5 Монтаж средней анкеровки одинарного КП шт 12 5 0.6 7.2 0.9 1 0.2


























































































6 Монтаж ДПР шт 240 3 0.5 120.0 15.0 14 5.1


























































































7 Монтаж фиксаторов прямых одинарного КП шт 132 5 1.2 158.4 19.8 11 4.0


























































































8 Монтаж обратных фиксаторов одинарного КП шт 132 5 1.9 250.8 31.4 17 6.3


























































































9 Регулировка компенсированной цепной подвески шт 15.93 5 36 573.4 71.7 38 14.4


























































































10 Монтаж неизолированных трёхпролётных сопряжений шт 12 5 24 288.0 36.0 19 7.3


























































































11 Монтаж трубчатых роговых разрядников шт 24 5 3.4 81.6 10.2 6 2.1
