Реферат: Расчет усилителя на транзисторе

Реферат: Расчет усилителя на транзисторе

Министерство  образования  РФ

Уральский Государственный Технический Университет

Кафедра  Автоматика и управление в технических системах

РАСЧЕТ ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ

НА ТРАНЗИСТОРЕ КТ3107И

Курсовая работа по

Электронике

Студент гр. Р-291а                                                                       А.С. Клыков

           Преподаватель

 доцент, к.т.н.                                                                               В. И. Паутов

Екатеринбург 2000


Содержание.

1.   Предварительные данные для расчета усилителя                              3

2.   Выбор транзистора                                                                              4

3.   Расчет режима транзистора по постоянному току                                       4

4.   Выбор напряжения источника питания                                                        5

5.   Расчет элементов, обеспечивающих рабочий режим тр-ра               5

6.   Расчет емкостей Сф, С1, С2, Сэ                                                              7

7.   Результаты расчета                                                                              8

8.   АЧХ и ФЧХ усилителя                                                                        9

9.   Список литературы                                                                              10


1.  Предварительные данные для расчета усилителя



UН = 0.2 В

RН = 0.3 кОм

RС  = 0.5 кОм

К  = 90

t max  = 70 0C

S = 4

fн = 50 Гц

fв = 25 Гц



2. Выбор транзистора.



Произведем необходимые расчеты для выбора транзистор:

где Uн – напряжение на нагрузке    Rн – сопротивление нагрузки

Мощность, рассеиваемая на коллекторе (при x = 1.1) Rк = 8*x*Pн = 8*1.1*0.13 = 1.14 мВт

Необходимый коэффициент передачи по току:           Внеобх = 1.5 * К = 1.5 * 90 = 135

где К – коэффициент усиления

Необходимая добротность усилителя Dу:

      Dу = 10 * К * wв = 20 * p *¦в * К = 20 * 3.14 * 25000 * 90 = 1.4*10 8


Для выбранного транзистора добротность Dт  :

где r¢б – объемное сопротивление базы, равное 150 Ом         Cк – емкость коллекторного перехода

По расчетным данным и  из условий : Ркmax >Рк , Bmin ³ Bнеобх , ¦в ³ ¦в,необх выбираем транзистор КТ3107И [1]

3. Расчет режима транзистора по постоянному току.


Максимальный ток коллектора Iк,м  :


Ток коллектора Iк определяем по формуле:


Проверим, что ток базы больше макс. тока сигнала :

где В – коэффициент передачи по току.



где Rвх = В * rэ= 1к9     - входное сопротивление каскада                            Ес – источник сигнала

Rс – входное сопротивление источника сигнала



Т.о., условие выполнено, т.к. 13.5 мкА > 1.3 мкА


Напряжение на оллекторе-эмиттере Uкэ :

Рабочая точка транзистора          =1.5 В

                                               I0к  = 1.82 В

4. Выбор напряжения источника питания.


Выбор напряжения источника питания Ек:

В соответствии с ГОСТ выбираем 5 В

Падение напряжения на Rф :

        URф = (0.1¸0.2)* Ек = 0.2*5 = 1 В

Напряжение на делителе Uд :

          Uд = Ек - URф = 4 В

5. Расчет элементов, обеспечивающих рабочий режим транзистора.


Найдем Rэ по формуле :

где S – температурный коэффициент

      Rб = (5¸10) Rвх = 5*1900 = 9500 Ом – общее сопротивление базы


Определим Rк :



Найдем Uб :


Найдем R2 :


Определим ток делителя:

Условие Iд £ 0.2 Iк выполняется, т.к. 0,4мА £ 0.4 мА


Определим Rф :

По ГОСТу выбираем:

R1 = 6к0 R2 = 16к0 Rэ = 3к2 Rф = к45

Проверим выполнение неравенства:

     I0к * Rэ + U0кэ + I0к * Rк + (I0к + Iд) * Rф ³ Ек

     5.824 + 1.5 + 2.5 + 1.179 ³ 5

                                       11 ³ 5 – неравенство выполняется


Определим коэффициент К для предусилителя на одном транзисторе КТ3107И

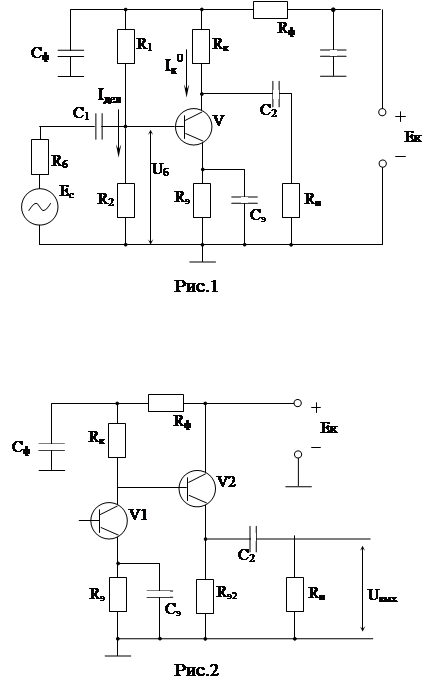

Для того, чтобы обеспечить требуемый коэффициент усиления введем в схему эмиттерный повторитель на транзисторе КТ3107И (Рис.2).



Определим для повторителя Rэ2:



        UБ2 = UК1 = I0э *Rэ + U0Кэ = 1.82мА * 3.2кОм + 1.5В = 7.32 В

        UБэ2 = r¢б * I0э = 150 * 1.82мА = 0.27 В


Определим сопротивление RЭ2Н :


Найдем Rвх2 и Rвых2 :


Коэффициент усиления повторителя К2 :


Коэффициент усиления первого каскада:


Получаем общий коэффициент усиления предварительного усилителя:

       К = К1 * К2 = 86 * 0.98 » 84.5


6. Расчет емкостей Сф, С1, С2, Сэ .

где   КСГ  = 40       – коэффициент сглаживания

        fП  = 100 Гц   – основная частота пульсации ист.питания


Из равенства:


Пусть  Мн,вх = 0.92

            Мн,э  = 0.86

Тогда  Мн,вых =0.89


Расчет С1, С2, Сэ :

7. Результаты расчета

R1

R2

RЭ2

СЭ

СФ

С1

С2

ЕК

3к2 450 6к0 16к 1к4 3к9 217 141 3.15 19.7

                                                Табл.1


8. Амплитудно-частотная и фазо-частотная характеристики.

10 20 30 40 60 100 160 320 640 1280 2560 5120 10240 20480 40960 81920 163840
1 1.30103 1.47712125 1.60205999 1.77815125 2 2.20411998 2.50514998 2.80617997 3.10720997 3.40823997 3.70926996 4.01029996 4.31132995 4.61235995 4.91338994 5.21441994
62.8 125.6 188.4 251.2 376.8 628 1004.8 2009.6 4019.2 8038.4 16076.8 32153.6 64307.2 128614.4 257228.8 514457.6 1028915.2
0.2 0.4 0.6 0.8 1.2 2 3.2 6.4 12.8 25.6 51.2 102.4 204.8 409.6 819.2 1638.4 3276.8
5 2.5 1.66666667 1.25 0.83333333 0.5 0.3125 0.15625 0.078125 0.0390625 0.01953125 0.00976563 0.00488281 0.00244141 0.0012207 0.00061035 0.00030518
0.4 0.8 1.2 1.6 2.4 4 6.4 12.8 25.6 51.2 102.4 204.8 409.6 819.2 1638.4 3276.8 6553.6
4.6 1.7 0.46666667 -0.35 -1.56666667 -3.5 -6.0875 -12.64375 -25.521875 -51.1609375 -102.380469 -204.790234 -409.595117 -819.197559 -1638.39878 -3276.79939 -6553.59969
25 6.25 2.77777778 1.5625 0.69444444 0.25 0.09765625 0.02441406 0.00610352 0.00152588 0.00038147 9.5367E-05 2.3842E-05 5.9605E-06 1.4901E-06 3.7253E-07 9.3132E-08
0.16 0.64 1.44 2.56 5.76 16 40.96 163.84 655.36 2621.44 10485.76 41943.04 167772.16 671088.64 2684354.56 10737418.2 42949673
0.21242964 0.50702013 0.90618314 0.94385836 0.53803545 0.27472113 0.16209849 0.07884425 0.03915203 0.01954243 0.00976702 0.00488299 0.00244143 0.00122071 0.00061035 0.00030518 0.00015259
1.35673564 1.03907226 0.43662716 -0.33667482 -1.00269159 -1.29249667 -1.40797942 -1.49187016 -1.53163429 -1.55125265 -1.56102915 -1.56591332 -1.5683549 -1.56957562 -1.57018597 -1.57049115 -1.57064374


10.    Список литературы:

1.   Радио и связь, М.,1990г.

2.   Расчет предварительного усилителя на транзисторе,, В.И.Паутов, Ю.Н. Секисов,

И.Е. Мясников, Екатеринбург : УПИ, 1992г.


[1] Параметры транзистора взяты из справочника « Радио и связь » М.: 1990г
