Реферат: Электрический ток в проводниках и полупроводниках

Реферат: Электрический ток в проводниках и полупроводниках

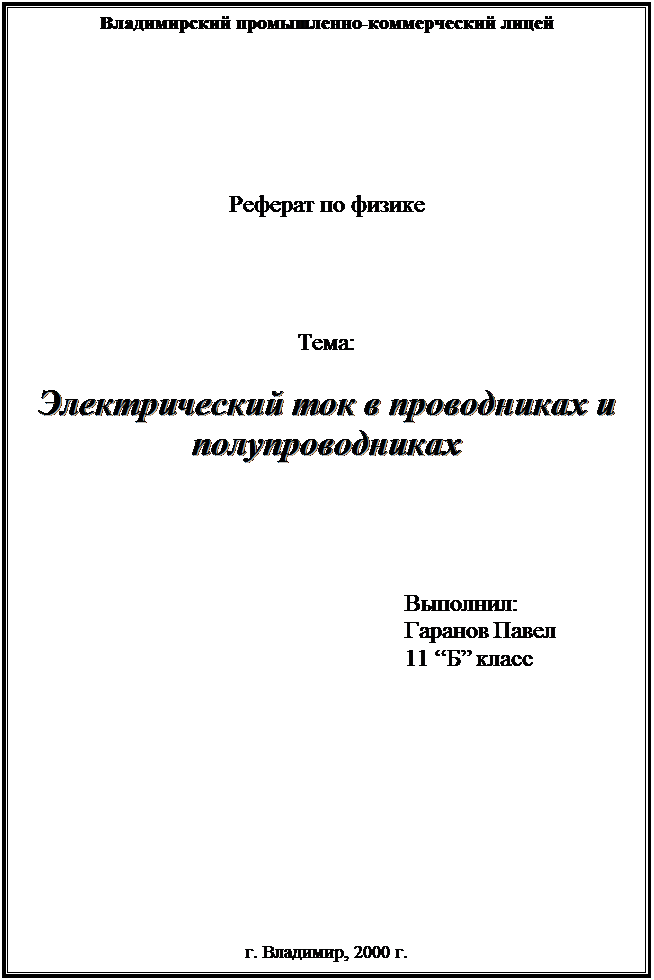

Подпись: Владимирский промышленно-коммерческий лицей







Реферат по физике




Тема:

Электрический ток в проводниках и полупроводниках





Выполнил:
Гаранов Павел
11 “Б” класс










г. Владимир, 2000 г.
Владимирский промышленно-коммерческий лицей

Реферат

Тема:

Электрический ток в проводниках и полупроводниках

Выполнил:

Сазанов Сергей

11 “Б” класс

г. Владимир, 2000 г.

Содержание:

Введение Стр. 3
Электрическая проводимость различных веществ Стр. 3

Электронная проводимость металлов

Стр. 3

Зависимость сопротивления проводника от температуры

Стр. 5
Сверхпроводимость Стр. 6
Электроический ток в полупроводниках Стр. 7
Список литературы Стр. 9

I.          Введение

Слово «ток» означает движение или течение чего-то. Электрическим током называется упорядоченное (направленное) движение заряженных частиц. Чтобы получить электрический ток в проводнике, надо создать в нем электрическое поле. Чтобы электрический ток в проводнике существовал длительное время, необходимо все это время поддерживать в нем электрическое поле. Электрическое поле в проводниках создается  и может длительное время поддерживаться источниками электрического тока. В настоящее время человечество использует четыре основные источника тока: статический, химический, механический и полупроводниковый, но во всяком из них совершается работа по разделению положительно и отрицательно заряженных частиц. Раздельные частицы накапливаются на полюсах источника тока. Один полюс источника тока заряжается положительно, другой - отрицательно.

II.        Электрическая проводимость различных веществ

Наряду с металлами хорошими проводниками, т.е. веществами с большим количеством свободных заряженных частиц, являются водные растворы или расплавы электролитов и ионизированный газ – плазма. Эти проводники также широко используются в технике.

Кроме проводников и диэлектриков, имеется группа веществ, проводимость которых занимает промежуточное положение между проводниками и диэлектриками. Эти вещества не настолько хорошо проводят электричество, чтобы их назвать проводниками, и не настолько плохо, чтобы их отнести к диэлектрикам. Поэтому они получили название полупроводников.

До недавнего времени полупроводники не играли заметной практической роли. В электротехнике и радиотехнике применяли исключительно различные проводники и диэлектрики. Положение существенно изменилось, можно даже сказать, что в радиотехнике произошла революция, когда сначала теоретически, а затем экспериментально была открыта и изучена легко осуществимая возможность управления электрической проводимостью полупроводников.

Полупроводники применяют в качестве элементов, преобразующих ток в радиоприемниках, вычислительных машинах и т.д.

III.      Электронная проводимость металлов

Носителями свободных зарядов в металлах являются электроны. Их концентрация велика – порядка 1028 1/м3. Эти электроны участвуют в беспорядочном тепловом движении. Под действием электрического поля они начинают перемещаться упорядоченно со средней скоростью порядка 10-4 м/с.

Экспериментальное доказательство существования свободных электронов в металлах.

На катушку наматывают проволоку, концы которой припаивают к двум металлическим дискам, изолированным друг от друга. К концам дисков при помощи скользящих контактов присоединяют гальванометр. Катушку приводят в быстрое движение, а затем резко останавливают. После резкой остановки катушки свободные заряженные частицы некоторое время движутся относительно проводника по инерции, и, следовательно, в катушке возникает электрический ток. Ток существует незначительное время, так как из-за сопротивления проводника заряженные частицы тормозятся и упорядоченное движение частиц, образующее ток, прекращается.

Направление тока говорит о том, что он создается движением отрицательно заряженных частиц. Переносимый при этом заряд пропорционален отношению заряда частиц, создающих ток, к их массе, т.е. . Поэтому, измеряя заряд, проходящий через гальванометр за время существования тока в цепи, удалось определить это отношение. Оно оказалось равным  Кл/кг. Эта величина совпадает с отношением заряда электрона к его массе , найденным ранее из других опытов.

Движение электронов в металле.

Электроны под влиянием постоянной силы, действующей на них со стороны электрического поля, приобретают определенную скорость упорядоченного движения. Эта скорость не увеличивается в дальнейшем со временем, т.к. со стороны ионов кристаллической решетки на электроны действует некоторая тормозящая сила. Эта сила подобна силе сопротивления, действующей на камень, когда он тонет в воде.

Построить удовлетворительную количественную теорию движения электронов в металле на основе законов классической механики невозможно. Дело в том, что условия движения электронов в металле таковы, что классическая механика Ньютона неприменима для описания этого движения.

Если экспериментально определить среднюю кинетическую энергию теплового движения электронов в металле при комнатной температуре и найти существующую этой энергии температуру по формуле , то получим температуру порядка . Такая температура существует внутри звезд. Движение электронов в металле подчиняется законам квантовой механики.

Экспериментально доказано, что носителями свободных зарядов в металлах являются электроны. Под действием электрического поля электроны движутся с постоянной средней скоростью из-за торможения со стороны кристаллической решетки. Скорость упорядоченного движения прямо пропорциональна напряженности поля в проводнике.

IV.      Зависимость сопротивления проводника от температуры

Если пропустить ток от аккумулятора через стальную спираль, а затем начать нагревать ее в пламени горелки, то амперметр покажет уменьшение силы тока. Это означает, что с изменением температуры сопротивление проводника меняется.

Если при температуре, равной , сопротивление проводника равно , а при температуре  оно равно , то относительное изменение сопротивления, как показывает опыт, прямо пропорционально изменению температуры: .

Коэффициент пропорциональности  называют температурным коэффициентом сопротивления. Он характеризует зависимость сопротивления вещества от температуры. Температурный коэффициент сопротивления численно равен относительному изменению сопротивления проводника при нагревании на 1 К. Для всех металлических проводников  и незначительно меняется с изменением температуры. Если интервал изменения температуры невелик, то температурный коэффициент можно считать постоянным и равным его среднему значению на этом интервале температур. У чистых металлов .

При нагревании проводника его геометрические размеры меняются незначительно. Сопротивление проводника меняется в основном за счет изменения его удельного сопротивления. Можно найти зависимость этого удельного сопротивления от температуры: .

Так как  мало меняется при изменении температуры проводника, то можно считать, что удельное сопротивление проводника линейно зависит от температуры (рис. 1).

Рис. 1

Хотя коэффициент  довольно мал, учет зависимости сопротивления от температуры при расчете нагревательных приборов просто необходим. Так, сопротивление вольфрамовой нити лампы накаливания увеличивается при прохождении по ней тока более чем в 10 раз.

У некоторых сплавов, например у сплава меди с никелем, температурный коэффициент сопротивления очень мал:

; удельное сопротивление константана велико: . Такие сплавы используют для изготовления эталонных сопротивлений и добавочных сопротивлений к измерительным приборам, т.е. в тех случаях, когда требуется, чтобы сопротивление заметно не менялось при колебаниях температуры.

Зависимость сопротивления металлов от температуры используют в термометрах сопротивления. Обычно в качестве основного рабочего элемента такого термометра берут платиновую проволоку, зависимость сопротивления которой от температуры хорошо известна. Об изменениях температуры судят по изменению сопротивления проволоки, которое можно измерить. Такие термометры позволяют измерять очень низкие и очень высокие температуры, когда обычные жидкостные термометры непригодны.

Удельное сопротивление металлов растет линейно с увеличением температуры. У растворов электролитов оно уменьшается при увеличении температуры.

V.        Сверхпроводимость

Рис. 2

В 1911 г. голландский физик Камерлинг-Оннес открыл замечательное явление – сверхпроводимость. Он обнаружил, что при охлаждении ртути в жидком гелии ее сопротивление сначала меняется постепенно, а затем при температуре  очень резко падает до нуля (рис. 2). Это явление было названо сверхпроводимостью. Позже было открыто много других сверхпроводников. Сверхпроводимость наблюдается при очень низких температурах – около .

Если в кольцевом проводнике, находящемся в сверхпроводящем состоянии, создать ток, а затем устранить источник электрического тока, то сила этого тока не меняется сколь угодно долго. В обычном же не сверхпроводящем проводнике электрический ток прекращается.

Сверхпроводники находят широкое применение. Так, сооружают мощные электромагниты со сверхпроводящей обмоткой, которые создают магнитное поле на протяжении длительных интервалов времени без затрат энергии. Ведь выделения теплоты в сверхпроводящей обмотке не происходит.

Однако получить сколь угодно сильное магнитное поле с помощью сверхпроводящего магнита нельзя. Очень сильное магнитное поле разрушает сверхпроводящее состояние. Такое поле может быть создано током в самом сверхпроводнике. Поэтому для каждого проводника в сверхпроводящем состоянии существует критическое значение силы тока, превзойти которое, не нарушая этого состояния, нельзя.

Если бы удалось создать сверхпроводящие материалы при температурах, близких к комнатным, то была бы решена проблема передачи энергии по проводам без потерь. В настоящее время физики работают над ее решением.

Многие металлы и сплавы при температурах ниже  полностью теряют сопротивление, т.е. становятся сверхпроводниками. Недавно была открыта высокотемпературная сверхпроводимость.

VI.      Электрический ток в полупроводниках

Рис. 3

Наиболее отчетливо полупроводники отличаются от проводников характеров зависимости электропроводимости от температуры. Измерения показывают, что у ряда элементов (кремний, германий, селен и др.) и соединений (PbS, CdS и др.) удельное сопротивление с увеличением температуры не растет, как у металлов, а, наоборот, чрезвычайно резко уменьшается (рис. 3). Такие вещества и называют полупроводниками.

Строение полупроводников.

Для того чтобы включить транзисторный приемник, знать ничего не надо. Но чтобы его создать, надо было знать очень много и обладать незаурядным талантом. Понять же в общих чертах, как работает транзистор, не так уж и трудно. Сначала надо познакомиться с механизмом проводимости в полупроводниках. А для этого придется вникнуть в природу связей, удерживающих атомы полупроводникового кристалла друг возле друга. Для примера рассмотрим кристалл кремния.

Кремний – четырехвалентный элемент. Это означает, что во внешней оболочке атома имеются четыре электрона, сравнительно слабо связанные с ядром. Число ближайших соседей каждого атома кремния также равно четырем. Плоская схема структуры кристалла кремния изображена на рисунке 4.

Взаимодействие пары соседних атомов осуществляется с помощью парноэлектронной связи, называемой ковалентной связью. В образовании этой связи от каждого атома участвует по одному валентному электрону, которые отщепляют от атомов (коллективизируются кристаллом) и при своем движении большую часть времени проводят в пространстве между соседними атомами. Их отрицательный заряд удерживает положительные ионы кремния друг возле друга.

Парноэлектронные связи кремния достаточно прочны и при низких температурах не разрываются. Поэтому кремний при низкой температуре не проводит электрический ток. Участвующие в связи атомов валентные электроны прочно привязаны к электрической решетке, и внешнее электрическое поле не оказывает заметное влияние на их движение. Аналогичное строение имеет кристалл германия.

Электронная проводимость.

При нагревании кремния кинетическая энергия валентных электронов повышается, и наступает разрыв отдельных связей. Некоторые электроны покидают свои «проторенные пути» и становятся свободными, подобно электронам в металле. В электрическом поле они перемещаются между узлами решетки, образуя электрический ток (рис. 5).

Проводимость полупроводников, обусловленную наличием у них свободных электронов, называют электронной проводимостью. При повышении температуры число разорванных связей, а значит, и свободных электронов увеличивается. При нагревании от 300 до 700К число свободных электронов увеличивается от 1017 до 1024 1/м3. Это приводит к уменьшению сопротивления.

Дырочная проводимость.

При разрыве связи образуется вакантное место с недостающим электроном. Его называют дыркой. В дырке имеются избыточный положительный заряд по сравнению с остальными, нормальными связями.

Положение дырки в кристалле не является неизменным. Непрерывно происходит следующий процесс. Один из электронов, обеспечивающих связь атомов, перескакивает на место образовавшейся дырки и восстанавливает здесь парноэлектронную связь, а там, откуда перескочил этот электрон, образуется новая дырка. Таким образом, дырка может перемещаться по всему кристаллу.

Итак, в полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью.

Мы рассмотрели механизм проводимости идеальных полупроводников. Проводимость при этих условиях называют собственной проводимостью полупроводников.

Проводимость чистых полупроводников (собственная проводимость) осуществляется перемещением свободных электронов (электронная проводимость) и перемещением связанных электронов на вакантные места парноэлектронных связей (дырочная проводимость).

Список литературы

1. Г. Я. Мякишев, Б. Б. Буховцев: «Физика 10 кл.», Просвещение, М. 1990 г.
