Курсовая работа: Усилитель приёмного блока широкополосного локатора

Курсовая работа: Усилитель приёмного блока широкополосного локатора

Министерство образования Российской Федерации

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

 СИСТЕМ УПРАВЛЕНИЯ РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиоэлектроники и защиты информации (РЗИ)

УСИЛИТЕЛЬ ПРИЁМНОГО

БЛОКА ШИРОКОПОЛОСНОГО ЛОКАТОРА

Пояснительная записка к курсовому проекту по дисциплине

Схемотехника и АЭУ

Студент гр. 148-3

__________Воронцов С.А.

                                                                        24.04.2001

                                                                             Руководитель

                 Доцент кафедры РЗИ

_____________Титов А.А.

                                                                                  _____________

2001

Реферат

     Курсовой проект  18 с., 11 рис., 1 табл.

     КОЭФФИЦИЕНТ УСИЛЕНИЯ (Кu), АМПЛИТУДНОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ (АЧХ), ТЕРМОСТАБИЛИЗАЦИЯ, РАЗДЕЛИТЕЛЬНЫЕ ЁМКОСТИ, ДРОССЕЛИ, КОМБИНИРОВАННЫЕ ОБРАТНЫЕ СВЯЗИ.

     Объектом проектирования является проектирование усилителя приёмного блока широкополосного локатора. Цель работы – приобретение навыков аналитического расчёта усилителя по заданным к нему требованиям. В процессе работы производился аналитический расчёт усилителя и вариантов его исполнения, при этом был произведён анализ различных схем термостабилизации, рассчитаны эквивалентные модели транзистора, рассмотрены варианты коллекторной цепи транзистора.

     В результате расчета был разработан широкополосный усилитель с заданными требованиями.

Полученный усилитель может быть использован как усилитель высокой частоты

в приёмных устройствах.

Курсовая работа выполнена в текстовом редакторе Microsoft Word 7.0.



ТЕХНИЧЕСКОЕ ЗАДАНИЕ

    на курсовое проектирование по курсу “Аналоговые электронные устройства”

    студент гр. 148-3 Воронцов С.А.

Тема проекта: Усилитель приёмного блока широкополосного локатора.

Исходные данные для проектирования аналогового устройства.

1. Диапазон частот от 100 МГц до 400 МГц.

2. Допустимые частотные искажения Мн 3 dB, МВ 3 dB.

3. Коэффициент усиления 15 dB.

4. Сопротивление источника сигнала 50 Ом.

5. Амплитуда напряжения на выходе 1 В.

6. Характер и величина нагрузки 50 Ом.

7. Условия эксплуатации (+10  +50)ºС.

8. Дополнительные требования: согласование усилителя по входу и выходу.



Содержание

1 Введение  ------------------------------------------ -----------------------------  5

2 Основная часть  ----------------------------------------------------------------  6

2.1 Анализ исходных данных -------------------------------------------------- 6

2.2 Расчёт оконечного каскада  -----------------------------------------------  6

2.2.1 Расчёт рабочей точки ----------------------------------------------------  6

2.2.2 Расчёт эквивалентных схем замещения транзистора  -------------  9

2.2.2.1 Расчёт параметров схемы Джиаколетто    -------------------------- 9

2.2.2.2 Расчёт однонаправленной модели транзистора  ------------------  9

2.2.3 Расчёт и выбор схемы термостабилизации  --------------------------10

2.2.3.1 Эмитерная термостабилизация  -------------------------------------- 10

2.2.3.2 Пассивная коллекторная  ---------------------------------------------- 11

2.2.3.3 Активная коллекторная  ----------------------------------------------- 12

3 Расчёт входного каскада по постоянному току  ------------------------  13

3.1 Выбор рабочей точки  ------------------------------------------------------  13

3.2 Выбор транзистора  ---------------------------------------------------------  13

3.3 Расчёт эквивалентной схемы транзистора------------------------------- 14

3.3.1 Расчёт цепи термостабилизации-----------------------------------------14

4.1  Расчёт полосы пропускания выходного каскада-----------------------15

4.2. Расчёт полосы пропускания входного каскада------------------------ 17

5     Расчёт ёмкостей и дросселей  ---------------------------------------------18

6   Заключение   --------------------------------------------------------------------20

7 Список использованных источников---------------------------------------- 21


1 Введение

 Цель работы – приобретение навыков аналитического расчёта широкополосного усилителя по заданным к нему требованиям.

Всё более широкие сферы деятельности человека не могут обойтись без радиолокации. Следовательно, к устройствам радиолокации предъявляются всё более жёсткие требования. В первую очередь это хорошее согласование по входу и выходу, хорошая повторяемость характеристик усилителей при их производстве, без необходимости подстройки, миниатюризация.

            Всеми перечисленными выше свойствами обладают усилители с отрицательными комбинированными обратными связями [1], что достигается благодаря совместному использованию последовательной местной  и параллельной обратной связи по напряжению


    2 Основная часть

    2.1 Анализ исходных данных

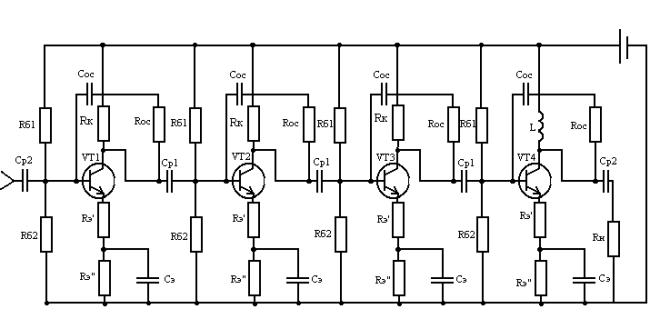

Исходя из условий технического задания, наиболее оптимальным вариантом решения моей задачи будет применение комбинированной обратной связи.[2]

Вследствие того, что у нас будут комбинированные обратные связи, которые нам дадут хорошее согласование по входу и выходу, в них будет теряться 1/2 выходного напряжения, то возьмём Uвых в 2 раза больше заданного, т.е. 2В.

2.2 Расчёт оконечного каскада

    2.2.1 Расчёт рабочей точки

Возьмём Uвых   в 2 раза больше чем заданное, так как часть выходной мощности теряется на ООС.[2]

Uвых=2Uвых(заданного)=2 (В)

Расчитаем выходной ток:

Iвых=Усилитель приёмного блока широкополосного локатора=Усилитель приёмного блока широкополосного локатора=0,04 (А)

Расчитаем каскады с резистором и индуктивностью в цепи коллектора:

Усилитель приёмного блока широкополосного локатора

Расчёт резистивного каскада при условии Rн=Rк=50 (Ом) рис(2.2.1.1).


Усилитель приёмного блока широкополосного локатора
Рисунок 2.2.1.1- Резистивный каскад           Рисунок 2.2.1.2- Нагрузочные прямые.

                           по переменному току.

Расчитаем выходной ток для каскада с резистором в цепи коллектора:

Iвых~=Усилитель приёмного блока широкополосного локатора=Усилитель приёмного блока широкополосного локатора=0,08 (А)

Расчитаем ток и напряжение в рабочей точке:

Uкэ0=Uвых+Uост, Uост примем равным 2В.                                                                                    (2.2.1)

Iк0=Iвых~+0,1Iвых~                                                                                                                   (2.2.2)

Uкэ0=3 (В)

Iк0=0,088 (А)

Расчитаем выходную мощность:

Pвых=Усилитель приёмного блока широкополосного локатора=Усилитель приёмного блока широкополосного локатора=0,04 (Вт)

Напряжение питания тогда будет:

Eп=Uкэ0+URк=Uкэ0+ Iк0×Rк=7,4 (В)

Найдём потребляемую и рассеиваемую мощность:

Pрасс=Uкэ0×Iк0=0,264 (Вт)

Рпотр= Eп×Iк0=0,651(Вт)

Усилитель приёмного блока широкополосного локатора

Для того чтобы больше мощности шло в нагрузку, в цепь коллектора включаем дроссель.[2]

Усилитель приёмного блока широкополосного локатора

Расчёт каскада при условии что в цепь коллектора включен Lк рис(2.2.1.3).

Рисунок 2.2.1.3- Индуктивный каскад           Рисунок 2.2.1.4- Нагрузочные прямые.

                            по переменному току.

Расчитаем выходной ток для каскада с индуктивностью в цепи коллектора:

Iвых=Усилитель приёмного блока широкополосного локатора =Усилитель приёмного блока широкополосного локатора=0,04 (А)

По формулам (2.2.1) и (2.2.2) расчитаем рабочую точку.

Uкэ0=3 (В)

Iк0=0,044 (А)

Найдём напряжение питания, выходную, потребляемую и рассеиваемую мощность:

Pвых=Усилитель приёмного блока широкополосного локатора=Усилитель приёмного блока широкополосного локатора=0,04 (Вт)

Eп=Uкэ0=3 (В)

Рк расс=Uкэ0×Iк0=0,132 (Вт)

Рпотр= Eп×Iк0=0,132 (Вт)

    Еп,(В) Ррасс,(Вт) Рпотр,(Вт)    Iк0,(А)
С Rк       7,4    0,264   0,651   0,088
С Lк        3    0,132     0,132   0,044

Таблица 2.2.1.1- Характеристики вариантов схем коллекторной цепи

Из энергетического расчёта усилителя видно, что целесообразнее использовать каскад с индуктивностью в цепи коллектора.

Выбор транзистора осуществляется с учётом следующих предельных параметров:

1. граничной частоты усиления транзистора по току в схеме с ОЭ

Усилитель приёмного блока широкополосного локатора;

2. предельно допустимого напряжения коллектор-эмиттер

Усилитель приёмного блока широкополосного локатора;

3. предельно допустимого тока коллектора

Усилитель приёмного блока широкополосного локатора;

4. предельной мощности, рассеиваемой на коллекторе

Усилитель приёмного блока широкополосного локатора.

Этим требованиям полностью соответствует транзистор КТ996А. Его основные технические характеристики приведены ниже.

Электрические параметры:

1. Граничная частота коэффициента передачи тока в схеме с ОЭ Усилитель приёмного блока широкополосного локатораМГц;

2. Постоянная времени цепи обратной связи Усилитель приёмного блока широкополосного локаторапс;

3. Статический коэффициент передачи тока в схеме с ОЭ Усилитель приёмного блока широкополосного локатора;

4. Ёмкость коллекторного перехода при Усилитель приёмного блока широкополосного локатора В Усилитель приёмного блока широкополосного локаторапФ;

5. Индуктивность вывода базы Усилитель приёмного блока широкополосного локаторанГн;

6. Индуктивность вывода эмиттера Усилитель приёмного блока широкополосного локаторанГн.

Предельные эксплуатационные данные:

1. Постоянное напряжение коллектор-эмиттер Усилитель приёмного блока широкополосного локатораВ;

2. Постоянный ток коллектора Усилитель приёмного блока широкополосного локаторамА;

        3.          Постоянная рассеиваемая мощность коллектора Усилитель приёмного блока широкополосного локатора Вт;



2.2.2 Расчёт эквивалентных схем замещения транзистора.

Усилитель приёмного блока широкополосного локатора

2.2.2.1Расчёт параметров схемы Джиаколетто.

 Рисунок 2.2.2.1.1- Эквивалентная схема биполярного

                                 транзистора (схема Джиаколетто).

Найдём параметры всех элементов схемы:[2]

Пересчитаем ёмкость коллектора из паспортной:   Ск(треб)=Ск(пасп)*Усилитель приёмного блока широкополосного локатора=1,6×Усилитель приёмного блока широкополосного локатора=2,92 (пФ)

Найдём gб=Усилитель приёмного блока широкополосного локатора, причём  rб= Усилитель приёмного блока широкополосного локатора:

rб= Усилитель приёмного блока широкополосного локатора=2,875 (Ом); gб=Усилитель приёмного блока широкополосного локатора=0,347 (Cм);

Для нахождения rэ воспользуемся формулой rэ=Усилитель приёмного блока широкополосного локатора, где Iк0 в мА:

 rэ=Усилитель приёмного блока широкополосного локатора =1,043 (Ом);

Найдём оставшиеся элементы схемы

gбэ=Усилитель приёмного блока широкополосного локатора=0,017,где ß0=55 по справочнику;

Cэ=Усилитель приёмного блока широкополосного локатора=30,5 (пФ),где fТ=5000Мгц по справочнику;

Ri= Усилитель приёмного блока широкополосного локатора=100 (Ом), gi=0.01(См),где Uкэ(доп)=20В Iко(доп)=200мА.

    2.2.2.2Расчёт однонаправленной модели транзистора.

Усилитель приёмного блока широкополосного локатора

Данная модель применяется в области высоких частот.

Рисунок 2.2.2.2.1- Однонаправленная модель транзистора.

Параметры эквивалентной схемы расчитываются по приведённым ниже формулам.[2]

Входная индуктивность:

Усилитель приёмного блока широкополосного локатора,                                                                                  (2.2.2.1)

где Усилитель приёмного блока широкополосного локатора–индуктивности выводов базы и эмиттера.

Входное сопротивление:

Усилитель приёмного блока широкополосного локатора,                                                                                         (2.2.2.2)

где Усилитель приёмного блока широкополосного локатора, причём Усилитель приёмного блока широкополосного локатора, Усилитель приёмного блока широкополосного локатораи Усилитель приёмного блока широкополосного локатора – справочные данные.

Выходное сопротивление:

Усилитель приёмного блока широкополосного локатора.                                                                                  (2.2.2.3)

Выходная ёмкость:

Усилитель приёмного блока широкополосного локатора.                                                        (2.2.2.4)

В соответствие с этими формулами получаем следующие значения элементов эквивалентной схемы:

Lвх= Lб+Lэ=1+0,183=1,183 (нГн);

Rвх=rб=2,875 (Ом);

Rвых=Ri=100 (Ом);

Свых=Ск(треб)=2,92 (пФ);

fmax=fт=5 (ГГц)

2.2.3 Расчёт и выбор схемы термостабилизации.

2.2.3.1 Эмитерная термостабилизация.

Усилитель приёмного блока широкополосного локатора

   Эмитерная термостабилизация широко используется в маломощных каскадах, так как потери мощности в ней при этом не значительны и её простота исполнения вполне их компенсирует, а также она хорошо стабилизирует ток коллектора в широком диапазоне температур при напряжении на эмиттере более 3В.[1]

Рисунок 2.2.3.1.1- Каскад с эмитерной термостабилизацией.

Рассчитаем параметры элементов данной схемы.

Uэ=4 (В);

Eп=Uкэ0+Uэ=7 (В);

Rэ=Усилитель приёмного блока широкополосного локатора =Усилитель приёмного блока широкополосного локатора=90,91 (Ом);

Rб1=Усилитель приёмного блока широкополосного локатора, Iд=10×Iб, Iб=Усилитель приёмного блока широкополосного локатора, Iд=10×Усилитель приёмного блока широкополосного локатора =10×Усилитель приёмного блока широкополосного локатора=0,008 (А);

Rб1=Усилитель приёмного блока широкополосного локатора=264,1 (Ом);

Rб2=Усилитель приёмного блока широкополосного локатора =534,1 (Ом).

Наряду с эмитерной термостабилизацией используются пассивная и активная коллекторная термостабилизации.[1]

2.2.3.2Пассивная коллекторная термостабилизация:

Ток базы определяется Rб. При увеличении тока коллектора напряжение в точке А падает и следовательно уменьшается ток базы, а это не даёт увеличиваться дальше току коллектора. Но чтобы стал изменяться ток базы, напряжение в точке А должно измениться на 10-20%, то есть Rк должно быть очень велико, что оправдывается только в маломощных каскадах[1].

Усилитель приёмного блока широкополосного локатора

Рисунок 2.2.3.2.1- Схема пассивной коллекторной термостабилизации

Rк=Усилитель приёмного блока широкополосного локатора=159.1(Ом);

URк=7 (В);

Eп=Uкэ0+URк=10 (В);

Iб=Усилитель приёмного блока широкополосного локатора=0.0008(А);

Rб=Усилитель приёмного блока широкополосного локатора =2875 (Ом).

    2.2.3.3 Активная коллекторная термостабилизация.

Можно сделать чтобы Rб зависило от напряжения в точке А см. рис.(2.2.3.2.1). Получим что при незначительном уменьшении (увеличении) тока коллектора значительно увеличится (уменьшится) ток базы. И вместо большого Rк можно поставить меньшее на котором бы падало порядка 1В см. рис.(2.2.3.3.1).[1]

b2=100;

Rк=Усилитель приёмного блока широкополосного локатора=Усилитель приёмного блока широкополосного локатора=22,73 (Ом);

Eп=Uкэ0+UR=4 (В);

Iд2=10×Iб2=10×Усилитель приёмного блока широкополосного локатора=0.00008 (A);

R3=Усилитель приёмного блока широкополосного локатора=28,75 (кОм);

R1=Усилитель приёмного блока широкополосного локатора=21,25 (кОм);

R2=Усилитель приёмного блока широкополосного локатора=4.75 (кОм).

Усилитель приёмного блока широкополосного локатора

Рисунок 2.2.3.3.1- Активная коллекторная термостабилизация.


      Данная схема требует значительное количество дополнительных элементов, в том числе и активных. Если Сф утратит свои свойства, то каскад самовозбудится и будет не усиливать, а генерировать.Основываясь на проведённом выше анализе схем термостабилизации выберем эмитерную.

                   3 Расчёт входного каскада по постоянному току

3.1 Выбор рабочей точки

При расчёте требуемого режима транзистора промежуточных и входного каскадов по постоянному току следует ориентироваться на соотношения, приведённые в пункте 2.2.1 с учётом того, что Усилитель приёмного блока широкополосного локатора заменяется на входное сопротивление последующего каскада. Но, при малосигнальном режиме, за основу можно брать типовой режим транзистора (обычно для маломощных ВЧ и СВЧ транзисторов Усилитель приёмного блока широкополосного локатора мА и Усилитель приёмного блока широкополосного локатораВ). Поэтому координаты рабочей точки выберем следующие Усилитель приёмного блока широкополосного локаторамА, Усилитель приёмного блока широкополосного локатораВ. Мощность, рассеиваемая на коллекторе Усилитель приёмного блока широкополосного локаторамВт.

3.2 Выбор транзистора

Выбор транзистора осуществляется в соответствии с требованиями, приведенными в пункте 2.2.1. Этим требованиям отвечает транзистор КТ3115А-2. Его основные технические характеристики приведены ниже.

Электрические параметры:

1. граничная частота коэффициента передачи тока в схеме с ОЭ Усилитель приёмного блока широкополосного локатораГГц;

2. Постоянная времени цепи обратной связи Усилитель приёмного блока широкополосного локаторапс;

3. Статический коэффициент передачи тока в схеме с ОЭ Усилитель приёмного блока широкополосного локатора;

4. Ёмкость коллекторного перехода при  Усилитель приёмного блока широкополосного локатораВ Усилитель приёмного блока широкополосного локаторапФ;

5. Индуктивность вывода базы Усилитель приёмного блока широкополосного локаторанГн;

6. Индуктивность вывода эмиттера Усилитель приёмного блока широкополосного локаторанГн.

7. Ёмкость эмиттерного перехода  Усилитель приёмного блока широкополосного локаторапФ;

Предельные эксплуатационные данные:

1. Постоянное напряжение коллектор-эмиттер Усилитель приёмного блока широкополосного локатораВ;

2. Постоянный ток коллектора Усилитель приёмного блока широкополосного локаторамА;

3. Постоянная рассеиваемая мощность коллектора Усилитель приёмного блока широкополосного локатора Вт;

3.3 Расчёт эквивалентной схемы транзистора

Эквивалентная схема имеет тот же вид, что и схема представленная на рисунке 2.2.2.2.1 Расчёт её элементов производится по формулам, приведённым в пункте     2.2.2.1

Усилитель приёмного блока широкополосного локаторанГн;

Усилитель приёмного блока широкополосного локаторапФ;

Усилитель приёмного блока широкополосного локатораОм

Усилитель приёмного блока широкополосного локатораОм;

Усилитель приёмного блока широкополосного локатораОм;

Усилитель приёмного блока широкополосного локаторапФ.

3.3 Расчёт цепи термостабилизации

Для входного каскада также выбрана эмиттерная термостабилизация, схема которой приведена на рисунке 3.3.1.

Усилитель приёмного блока широкополосного локатора

Рисунок 3.3.1

Метод расчёта схемы идентичен приведённому в пункте     2.2.3.1 с той лишь особенностью что присутствует, как видно из рисунка, сопротивление в цепи коллектора Усилитель приёмного блока широкополосного локатора. Эта схема термостабильна при Усилитель приёмного блока широкополосного локатораВ и Усилитель приёмного блока широкополосного локатора мА. Напряжение питания рассчитывается по формуле Усилитель приёмного блока широкополосного локатораВ.

Расчитывая элементы получим:

Усилитель приёмного блока широкополосного локатораОм;

Усилитель приёмного блока широкополосного локаторакОм;

Усилитель приёмного блока широкополосного локаторакОм;

    4.1 Расчет полосы пропускания выходного каскада

    Поскольку мы будем использовать комбинированные обратные [1], то все соответствующие элементы схемы будут одинаковы, т.е. по сути дела расчёт всего усилителя сводится к расчёту одного каскада.

Усилитель приёмного блока широкополосного локатора

Рисунок 2.3.1 - Схема каскада с комбинированной ООС

Достоинством схемы является то, что при условиях

Усилитель приёмного блока широкополосного локатора и Усилитель приёмного блока широкополосного локатора                                                                                  (4.1.1)

схема оказывается согласованной по входу и выходу с КСВН не более 1,3 в диапазоне частот, где выполняется условие Усилитель приёмного блока широкополосного локатора³0,7. Поэтому практически отсутствует взаимное влияние каскадов друг на друга при их каскадировании [6].

При выполнении условия (1.53), коэффициент усиления каскада в области верхних частот описывается выражением:

Усилитель приёмного блока широкополосного локатора,                                                        (4.1.2)

где Усилитель приёмного блока широкополосного локатора;                                                                                                          (4.1.3)

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора.

Из (2.3.1), (2.3.3) не трудно получить, что при заданном значении Усилитель приёмного блока широкополосного локатора

Усилитель приёмного блока широкополосного локатора.                                                      (4.1.4)

При заданном значении Усилитель приёмного блока широкополосного локатора, Усилитель приёмного блока широкополосного локатора каскада равна:

Усилитель приёмного блока широкополосного локатора,                             (4.1.5)

где Усилитель приёмного блока широкополосного локатора.

Нагружающие ООС уменьшают максимальную амплитуду выходного сигнала Усилитель приёмного блока широкополосного локатора каскада, в котором они используются на величину

Усилитель приёмного блока широкополосного локатора.

При выборе      Усилитель приёмного блока широкополосного локатора и Усилитель приёмного блока широкополосного локатора из (4.1.3), ощущаемое сопротивление нагрузки транзистора каскада с комбинированной ООС равно Усилитель приёмного блока широкополосного локатора.

Расчёт Kо:

Для реализации усилителя используем четыре каскада. В этом случае коэффициент усиления на один каскад будет составлять:

Ко=Усилитель приёмного блока широкополосного локатора=4.5дБ или 1.6 раза

Усилитель приёмного блока широкополосного локатора (Ом);

Rэ=Усилитель приёмного блока широкополосного локатора (Ом);

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора;

Общий уровень частотных искажений равен 3 дБ, то Yв для одного каскада примем равным:

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора

Подставляя все данные в (4.1.5) находим fв:

Усилитель приёмного блока широкополосного локатора
Рисунок 4.1.1- Усилитель приёмного блока широкополосного локатора  на четырёх каскадах.


    4.2. Расчёт полосы пропускания входного каскада

Все расчёты ведутся таким же образом, как и в пункте 4.1 с той лишь разницей что берутся данные для транзистора КТ3115А-2.Этот транзистор является маломощным,

тем самым, применив его в первых трёх каскадах, где уровень выходного сигнала небольшой, мы добьемся меньших потерь мощности.

Усилитель приёмного блока широкополосного локатора (Ом);

Rэ=Усилитель приёмного блока широкополосного локатора (Ом);

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора;

Так каr в усилителе 4 каскада и общий уровень частотных искажений равен 3 дБ, то Yв для одного каскада примем равным:

Усилитель приёмного блока широкополосного локатора;

Усилитель приёмного блока широкополосного локатора;

Подставляя все данные в (4.1.5) находим fв:

Усилитель приёмного блока широкополосного локатора
Усилитель приёмного блока широкополосного локатора,

Все требования к усилителю выполнены

5 Расчёт ёмкостей и дросселей.

    Проводимый ниже расчёт основан на [2].

Усилитель приёмного блока широкополосного локатораУсилитель приёмного блока широкополосного локатораУсилитель приёмного блока широкополосного локатора (нФ);

Усилитель приёмного блока широкополосного локатораУсилитель приёмного блока широкополосного локатораУсилитель приёмного блока широкополосного локатора (мкГн);

На нижних частотах неравномерность АЧХ обусловлена ёмкостями Ср и Сэ, поэтому пусть 1,5 dB вносят Ср и столько же Сэ.

Усилитель приёмного блока широкополосного локатора , где                                                                                (5.1)

 R1 и R2 сопротивления соответственно слева и справа от Ср

 Yн допустимые искажения вносимые одной ёмкостью.

Усилитель приёмного блока широкополосного локатора (dB), Усилитель приёмного блока широкополосного локатора (раз), для Ср1 и Усилитель приёмного блока широкополосного локатора (раз), для Сэ.

R1=Rвых(каскада), R2=Rвх(каскада)=Rн=50 (Ом), для Ср1 (межкаскадной),

R1=Rг=Rвых(3-го каскада)=50 (Ом), R2=Rвх(каскада)=Rн=50 (Ом), для Ср2,

Усилитель приёмного блока широкополосного локатора,

Усилитель приёмного блока широкополосного локатора, Усилитель приёмного блока широкополосного локатора,

Усилитель приёмного блока широкополосного локатора,

Усилитель приёмного блока широкополосного локатора (Ом),

По формуле (2.4.1) рассчитаем Ср.

Усилитель приёмного блока широкополосного локатора (пФ),

Усилитель приёмного блока широкополосного локатора (пФ),

Усилитель приёмного блока широкополосного локатора,

Усилитель приёмного блока широкополосного локатора,

Усилитель приёмного блока широкополосного локатора (нс),

Усилитель приёмного блока широкополосного локатора (нФ).

Усилитель приёмного блока широкополосного локатора


РТФ КП 468730.001.ПЗ
усилитель приёмного Лит Масса Масштаб
Изм Лист Nдокум. Подп. Дата блока широкополосного
Выполнил Воронцов локатора
Проверил Титов
Лист Листов
ТУСУР РТФ

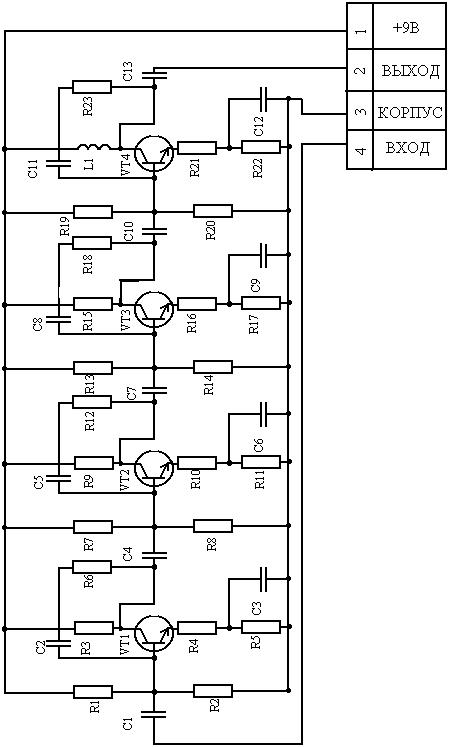

Принципиальная Кафедра РЗИ
схема гр. 148-3
С1,С13 КД-2-60 пФ±10% 2
Позиция Обозн. Наименование Кол Примечание
Конденсаторы ОЖ0.460.203 ТУ
С2,С5, С8,С11 КД-2-1200 пФ±10% 4

С3,С6 С9,С12 КД-2-0.3 нФ±10 4

С4,С7, С10 КД-2-33 пФ±10% 3

Катушки индуктивности

L1 Индуктивность 8 мкГн±10% 1

Резисторы ГОСТ 7113-77

R19 МЛТ–0,125-264 Ом±10% 1

R20 МЛТ–0,125-535 Ом±10% 1

R4,R10 R16,R21 МЛТ–0,5-18 Ом±10% 4

R22 МЛТ–0,5-73 Ом±10% 1

R6,R12, R18,R23 МЛТ–0,25-142 Ом±10% 4

R1,R7, R13 МЛТ–0,125-2200 Ом±10% 3

R2,R8, R14 МЛТ–0,125-1700 Ом±10% 3

R5,R11, R17 МЛТ–0,125-880 Ом±10% 3

Транзисторы

 VT3 КТ996А 1

VT1,VT2 VT3 КТ3115А-2 3

РТФ КП 468730.001 ПЗ

Лит Масса Масштаб

Из Лист Nдокум. Подп. Дата УСИЛИТЕЛЬ ПРИЁМНОГО БЛОКА
Выполнил Воронцов
Проверил Титов ШИРОКОПОЛОСТНОГО  ЛОКАТОРА
Лист Листов
ТУСУР РТФ
Перечень элементов Кафедра РЗИ
гр. 148-3

3 Заключение

В данном курсовом проекте разработан усилитель приёмного блока широкополосного локатора с использованием транзисторов КТ996А и комбинированных обратных связей, имеет следующие технические характеристики: полоса рабочих частот (100-1000) МГц; коэффициент усиления 15 дБ; неравномерность амплитудно-частотной характеристики + 1,5 дБ; максимальное значение выходного напряжения 2 В; сопротивление генератора и нагрузки 50 Ом; напряжение питания 7 В.

Список использованных источников

1 Мамонкин И.Г.  Усилительные устройства:  Учебное пособие для вузов. – М.: Связь,  1977.

2 Титов А.А. Расчет корректирующих цепей широкополосных усилительных каскадов на биполярных транзисторах – http://referat.ru/download/ref-2764.zip

3 Горбань Б.Г. Широкополосные усилители на транзисторах. – М.: Энергия,

      1975.-248с.

4 Проектирование радиопередающих устройств./ Под ред. О.В. Алексеева. – М.: Радио и связь, 1987.- 392с.

5 Зайцев А.А.,Миркин А.И., Мокряков В.В. Полупроводниковые приборы. Транзисторы средней и большей мощности: Cправочник-3-е изд. –М.: КубК-а,

1995.-640с.: ил.






© 2012 Рефераты, скачать рефераты, рефераты бесплатно.
