Задание.

Рассчитать параметры двухслойных оптических волокон оптического кабеля.

Выбрать в соответствии с вариантом конструкцию оптического кабеля и нарисовать эскиз поперечного сечения в масштабе 1:10.

Исходные данные взять из табл. 1, 2.

Расчету подлежат:

1)    числовая апертура;

2)    нормированная частота V;

3)    число мод, распространяющихся в волокне N;

4)    коэффициент затухания a, дБ/км;

5)    уширение импульса t, мкс;

6)    длина регенерационного участка для системы передачи ИКМ-120 (Fт = 8,5 Мбит/с).

Таблица 1, 2

Решение.

1.    Числовая апертура определяет условия ввода излечения в оптическое волокно. Она вычисляется по формуле:

Увеличение NA повышает эффективность ввода лазерного излучения в волокно. Но с другой стороны это связано с увеличением диаметра сердцевины и возрастанием модовой дисперсии. Обычно величина  NA = 0,15¸0,25.

Результаты расчетов приведены в таблице 3. Все расчеты выполнялись при помощи электронных таблиц Excel.

2.    Нормированная частота определяется по формуле:

По этой величине можно судить о режиме работы оптического волокна. Если V £ 2,045, то в нем распространяется только одна основная мода HEII. Если V > 2,045, то имеет место многомодовый режим работы.

3.    Число мод при этом зависит от типа волокна. Для ступенчатого многомодового световода:

4.    Коэффициент затухания складывается из затухания поглощения и затухания рассеяния:

5.    Уширение импульсов зависит от типа световода (ступенчатый, градиентный), а также от режима его работы. В многомодовом ступенчатом волокне:

6.    Определение длины регенерационного участка производится из двух условий:

1)    межсимвольной интерференции

2)    допустимого затухания регенерационного участка

Таблица 3

При выборе конструкции кабеля следует учитывать, что зоновые кабели имеют конструкцию с фигурным сердечником.

Зоновые кабели предназначены для связи областного центра с районами и городами области. Дальность связи находится как правило в пределах сотни километров.

Кабель зоновой связи (марка ОЗКГ) содержит 8 градиентных волокон, расположенных в пазах профилированного пластмассового сердечника. Так как кабель предназначен для непосредственной прокладки в грунт, он имеет защитный броневой покров из стальных проволок диаметром 1,2 мм. Дистанционное электропитание регенераторов осуществляется по четырем медным изолированным проводникам, расположенным в броневом покрове кабеля. Снаружи кабель имеет полиэтиленовую оболочку.

Изготавливаются также оптические кабели зоновой связи, в которых цепи дистанционного питания отделены от броневых проволок алюминиевым экраном и расположены внутри кабеля. Кабель может содержать 4 или 8 волокон.

Как наиболее подходящий выберем кабель марки ОЗКГ-01.

Основные характеристики приведены в таблице 4, 5.

Таблица 4

Таблица 5

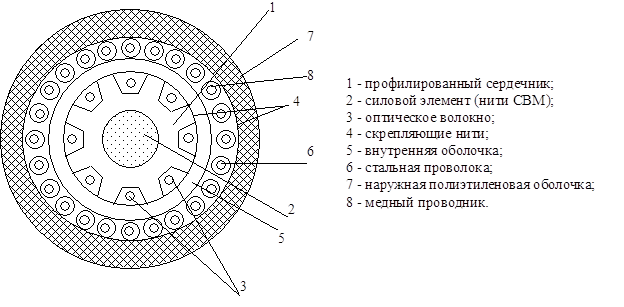

Разрез оптического кабеля зоновой связи

Список литературы

1.    Гроднев И.И. Волоконно-оптические линии свзяи. - М. Радио и связь, 1990э

2.    Гроднев И.Ию, Верник С.М. Линии связи. - М. Радио и связь, 1988.

3.    Методические указания по курсу ВОЛОКОННО-ОПТИЧЕСКИЕ ЛИНИИ СВЯЗИ.

4.    Конспект лекций.

12 Марта 1999 г. _______________Е.Г. Ерофеева
