Министерство образования Российской Федерации

Кафедра: «Электронное машиностроение».

Курсовой проект

Сборка полупроводниковых приборов и интегральных микросхем

Выполнил: ст-т гр. ЭПУ - 32

Козачук Виталий Михайлович

Проверил: доцент

Шумарин Виктор Пракофьевич

Саратов 2000 г.

СБОРКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ

И ИНТЕГРАЛЬНЫХ МИКРОСХЕМ

Особенности процесса сборки

Сборка полупроводниковых приборов и интегральных микросхем является наиболее трудоемким и ответственным технологическим этапом в общем цикле их изготовления. От качества сборочных операций в сильной степени зависят стабильность электрических параметров и надежность готовых изделий.

Этап сборки начинается после завершения групповой обработки полупроводниковых пластин по планарной технологии и разделе­ния их на отдельные элементы (кристаллы). Эти кристаллы, могут иметь простейшую (диодную или транзисторную) структуру или включать в себя сложную интегральную микросхему (с большим количеством активных и пассивных элементов) и поступать на сборку дискретных, гибридных или монолитных композиций.

Трудность процесса сборки заключается в том, что каждый класс дискретных приборов и ИМС имеет свои конструктивные особенности, которые требуют вполне определенных сборочных операций и режимов их проведения.

Процесс сборки включает в себя три основные технологические операции: присоединение кристалла к основанию корпуса; присоединение токоведущих выводов к активным и пассивным элементам полупроводникового кристалла к внутренним элементам корпуса; герметизация кристалла от внешней среды.

Присоединение кристалла к основанию корпуса

Присоединение кристалла полупроводникового прибора или ИМС к основанию корпуса проводят с помощью процессов пайки, приплавления с использованием эвтектических сплавов и приклеи­вания.

Основным требованием к операции присоединения кристалла является создание соединения кристалл  основание корпуса, об­ладающего высокой механической прочностью, хорошей электро и теплопроводностью.

Пайка  процесс соединения двух различных деталей без их расплавления с помощью третьего компонента, называемого при­поем. Особенностью процесса пайки является то, что припой при образовании паяного соединения находится в жидком состоянии, а соединяемые детали  в твердом.

Сущность процесса пайки состоит в следующем. Если между соединяемыми деталями поместить прокладки из припоя и всю композицию нагреть до температуры плавления припоя, то будут иметь место следующие три физических процесса. Сначала рас­плавленный припой смачивает поверхности соединяемых деталей. Далее в смоченных местах происходят процессы межатомного вза­имодействия между припоем и каждым из двух смоченных им ма­териалов. При смачивании возможны два процесса: взаимное растворение смоченного материала и припоя или их взаимная диф­фузия. После охлаждения нагретой композиции припой переходит в твердое состояние. При этом образуется прочное паяное соедине­ние между исходными материалами и припоем.

Процесс пайки хорошо изучен, он прост и не требует сложного и дорогостоящего оборудования. При серийном выпуске изделий электронной техники припайка полупроводниковых кристаллов к основаниям корпусов производится в конвейерных печах, обла­дающих высокой производительностью. Пайка проводится в вос­становительной (водород) или нейтральной (азот, аргон) среде. В печи загружают многоместные кассеты, в которые предваритель­но помещают основания корпусов, навески припоя и полупроводни­ковые кристаллы. При движении конвейерной ленты кассета с сое­диняемыми деталями последовательно проходит зоны нагрева, постоянной температуры, охлаждения. Скорость движения кассеты и температурный режим задают и регулируют в соответствии с тех­нологическими и конструктивными особенностями конкретного типа полупроводникового прибора или ИМС.

Наряду с конвейерными печами для припайки полупроводнико­вого кристалла к основанию корпуса используют установки, кото­рые имеют одну индивидуальную нагреваемую позицию, на которую устанавливают только одну деталь корпуса (ножку) и один полупроводниковый кристалл. При работе на такой установке оператор с помощью манипулятора устанавливает кристалл на основание корпуса и производит кратковременный нагрев соединя­емого узла. В зону нагрева подается инертный газ. Этот способ соединения деталей дает хорошие результаты при условии предва­рительного облуживания соединяемых поверхностей кристалла и основания корпуса.

Процесс присоединения кристалла пайкой подразделяют на низкотемпературный (до 400°С) и высокотемпературный (выше 400°С). В качестве низкотемпературных припоев используют спла­вы на основе свинца и олова с добавками (до 2%) сурьмы или вис­мута. Добавка сурьмы или висмута в оловянно-свинцовый припой позволяет избежать появления «оловянной чумы» в готовых при­борах и ИМС при их эксплуатации и длительном хранении. Высо­котемпературные припои изготовляют на основе серебра (ПСр-45, ПСр-72 и др.).

На технологический процесс пайки и качество полученного пая­ного соединения деталей сильное влияние оказывают чистота сое­диняемых металлических поверхностей и применяемого припоя, состав атмосферы рабочего процесса и наличие флюсов.

Наиболее широкое применение процесс пайки находит при сборке дискретных полупроводниковых приборов (диодов, транзис­торов, тиристоров и Др.). Это объясняется тем, что процесс пайки дает возможность получить хороший электрический и тепловой контакт между кристаллом полупроводника и кристаллодержателем корпуса, причем площадь контактного соединения может быть достаточно большой (для приборов большой мощности).

Особое место процесс пайки занимает при закреплении полу­проводникового кристалла большой площади на основании корпу­са из меди. В этом случае для снижения термомеханических напря­жений, возникающих за счет разницы в температурных коэффици­ентах расширения полупроводниковых материалов и меди, широко используют молибденовые и молибденовольфрамовые термоком­пенсаторы, имеющие площадь, равную площади полупроводнико­вого кристалла, а ТКl—близкий к ТКl полупроводника. Такая сложная многоступенчатая композиция с двумя прослойками из припоя с успехом используется при сборке полупроводниковых приборов средней и большой мощностей.

Дальнейшее развитие процесс пайки получил при сборке интег­ральных микросхем по технологии «перевернутого кристалла». Эта технология предусматривает предварительное создание на планарной стороне кристалла с ИМС «шариковых выводов» или «контакт­ных выступов», которые представляют собой бугорки из меди, покрытые припоем или оловом. Такой кристалл располагают на поверхности подложки или на основании корпуса так, чтобы бугор­ки соприкасались с ней в определенных участках. Таким образом, кристалл переворачивается и его планарная сторона посредством бугорков контактирует с поверхностью основания корпуса.

При кратковременном нагреве такой композиции происходит прочное соединение контактных выступов полупроводникового кристалла с основанием корпуса. Следует отметить, что те участки поверхности корпуса, с которыми соприкасаются «выступы», пред­варительно тоже облуживаются. Поэтому в момент нагрева проис­ходит соединение припоя основания корпуса с припоем контактных вы­ступов.

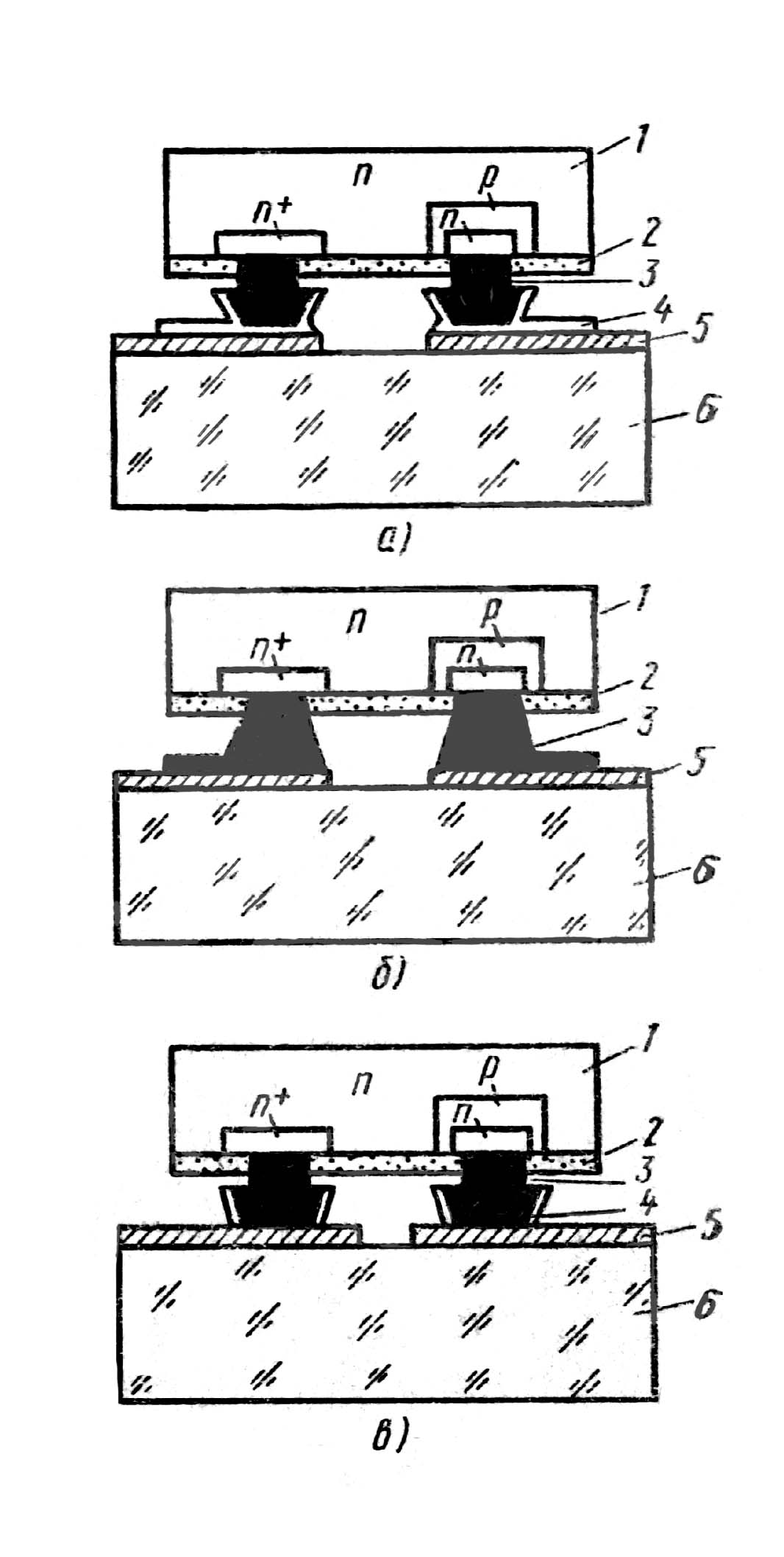

На рис. 1, а показан вариант присоединения кристалла ИМС, имеющего медные облуженные кон­тактные выступы, к подложке. Та­кая конструкция выводов не боится растекания припоя по подложке. Наличие высокого грибообразного выступа обеспечивает необходимый зазор между полупроводниковым кристаллом и подложкой при расплавлении припоя. Это позволяет проводить присоединение кристалла к подложке с высокой степенью точ­ности.

На рис. 1, в показан вариант сборки кристаллов, имеющих мяг­кие столбиковые выводы из припоя на основе оловосвинец.

П
рисоединение такого кристалла к основанию корпуса проводят обычным нагревом без дополнитель­ного давления на кристалл. Припой контактных выступов при нагрева­нии и расплавлении не растекается по поверхности облуженных участ­ков основания корпуса за счет сил поверхностного натяжения. Это, кроме того, обеспечивает определен­ный зазор между кристаллом и под­ложкой.

Рассмотренный метод присоединения кристаллов ИМС к осно­ванию корпуса или к какой-либо плате позволяет в значительной степени механизировать и автоматизировать технологический про­цесс сборки.

Приплавление с использованием эвтектических сплавов. Этот способ присоединения полупроводниковых кристаллов к основанию корпуса основан на образовании расплавленной зоны, в которой происходит растворение поверхностного слоя полупроводникового материала и слоя металла основания корпуса.

В промышленности широкое применение получили два эвтекти­ческих сплава: золотокремний (температура плавления 370°С) я золотогерманий (температура плавления 356°С). Процесс эвтектического присоединения кристалла к основанию корпуса имеет две разновидности. Первый вид основан на использовании прокладки из эвтектического сплава, которая располагается между соединяемыми элементами: кристаллом и корпусом. В этом виде соединения поверхность основания корпуса должна иметь зо­лотое покрытие в виде тонкой пленки, а поверхность полупроводни­кового кристалла может не иметь золотого покрытия (для кремния и германия) или быть покрытой тонким слоем золота (в случае присоединения других полупроводниковых материалов). При на­греве такой композиции до температуры плавления эвтектического сплава между соединяемыми элементами (кристаллоснование корпуса) образуется жидкая зона. В этой жидкой зоне происходит с одной стороны растворение слоя полупроводникового материала кристалла (или слоя золота, нанесенного на поверхность кри­сталла).

После охлаждения всей системы (основание корпуса  эвтектический расплавполупроводниковый кристалл) происходит за­твердевание жидкой зоны эвтектического сплава, а на границе полупроводникэвтектический сплав образуется твердый раствор. В результате этого процесса создается механически прочное соеди­нение полупроводникового материала с основанием корпуса.

Второй вид эвтектического присоединения кристалла к основа­нию корпуса обычно реализуется для кристаллов из кремния или германия. В отличие от первого вида для присоединения кристал­ла не используется прокладка из эвтектического сплава. В этом случае жидкая зона эвтектического расплава образуется в резуль­тате нагрева композиции позолоченное основание корпусакри­сталл кремния (или германия). Рассмотрим подробнее этот процесс. Если на поверхность основания корпуса, имеющего тонкий слой золотого покрытия, поместить кристалл кремния, не имеющий золотого покрытия, и всю систему нагреть до температуры на 4050°С выше температуры эвтектики золотокремний, то между соединяемыми элементами образуется жидкая фаза эвтектического состава. Так как процесс сплавления слоя золота с кремнием явля­ется неравновесным, то количество кремния и золота, растворив­шихся в жидкой зоне, будет определяться толщиной золотого по­крытия, температурой и временем проведения процесса сплавления. При достаточно больших выдержках и постоянной температуре процесс сплавления золота с кремнием приближается к равновес­ному и характеризуется постоянным объемом жидкой фазы золо­то-кремний. Наличие большого количества жидкой фазы может привести к вытеканию ее из-под кристалла кремния к его перифе­рии. При затвердевании вытекшая эвтектика приводит к образова­нию достаточно больших механических напряжений и раковин в структуре кристалла кремния, которые резко снижают прочность сплавной структуры и ухудшают ее электрофизические параметры.

При минимальных значениях времени и температуры сплавление золота с кремнием происходит не равномерно по всей площади соприкосновения кристалла с основанием корпуса, а лишь в ее от­дельных точках.

В результате этого уменьшается прочность сплавного соедине­ния, увеличиваются электрическое и тепловое сопротивления кон­такта и снижается надежность полученной арматуры.

Существенное влияние на процесс эвтектического сплавления оказывает состояние поверхностей исходных соединяемых элемен­тов. Наличие загрязнений на этих поверхностях приводит к ухуд­шению смачивания контактирующих поверхностей жидкой фазой и неравномерному растворению.

Приклеиваниеэто процесс соединения элементов друг с дру­гом, основанный на клеящих свойствах некоторых материалов, которые позволяют получать механически прочные соединения между полупроводниковыми кристаллами и основаниями корпусов (металлическими, стеклянными или керамическими). Прочность склеивания определяется силой сцепления между клеем и склеива­емыми поверхностями элементов.

Склеивание различных элементов интегральных схем дает воз­можность соединять самые разнообразные материалы в различных сочетаниях, упрощать конструкцию узла, уменьшать его массу, снижать расход дорогостоящих материалов, не применять припоев и эвтектических сплавов, значительно упрощать технологические процессы сборки самых сложных полупроводниковых приборов и ИМС.

В результате приклеивания можно получать арматуры и слож­ные композиции с электроизоляционными, оптическими и токопроводящими свойствами. Присоединение кристаллов к основанию корпуса с помощью процесса приклеивания незаменимо при сборке и монтаже элементов гибридных, монолитных и оптоэлектронных схем.

При приклеивании кристаллов на основания корпусов применя­ют различные типы клеев: изоляционные, токопроводящие, светопроводящие и теплопроводящие. По активности взаимодействия между клеем и склеиваемыми поверхностями различают полярные (на основе эпоксидных смол) и неполярные (на основе полиэти­лена).

Качество процесса приклеивания в значительной степени зави­сит не только от свойств клея, но и от состояния поверхностей склеиваемых элементов. Для получения прочного соединения необ­ходимо тщательно обработать и очистить склеиваемые поверхно­сти. Важную роль в процессе склеивания играет температура. Так, при склеивании элементов конструкций, которые не подвергаются в последующих технологических операциях воздействию высоких температур, можно использовать клеи холодного отверждения на эпоксидной основе. Для приклеивания кремниевых кристаллов к металлическим или керамическим основаниям корпусов обычно используют клей ВК-2, представляющий собой раствор кремнийорганической смолы в органическом растворителе с мелкодиспергированным асбестом в качестве активного наполнителя или ВК32200, в котором в качестве наполнителя используют стекло или кварц.

Технологический процесс приклеивания полупроводниковых кристаллов проводят в специальных сборочных кассетах, обеспе­чивающих нужную ориентацию кристалла на основании корпуса и необходимое прижатие его к основанию. Собранные кассеты в зависимости от используемого клеящего материала подвергают определенной термической обработке или выдерживают при ком­натной температуре.

Особые группы составляют электропроводящие и оптические клеи, используемые для склеивания элементов и узлов гибридных и оптоэлектронных ИМС. Токопроводящие клеи представляют собой композиции на основе эпоксидных и кремнийорганических смол с добавлением порошков серебра или никеля. Среди них наи­более широкое распространение получили клеи АС-40В, ЭК-А, ЭК-Б, К-3, ЭВТ и КН-1, представляющие собой пастообразные жидкости с удельным электрическим сопротивлением 0,01 0,001 Ом-см и диапазоном рабочих температур от 60 до +150°С. К оптическим клеям предъявляют дополнительные требования по значению коэффициентов преломления и светопропускания. Наи­более широкое распространение получили оптические клеи ОК.-72 Ф, ОП-429, ОП-430, ОП-ЗМ.

Присоединение выводов

В современных полупроводниковых приборах и интегральных мик­росхемах, у которых размер контактных площадок составляет несколько десятков микрометров, процесс присоединения выводов является одним из самых трудоемких технологических операций.

В настоящее время для присоединения выводов к контактным площадкам интегральных схем используют три разновидности сварки: термокомпрессионную, электроконтактную и ультразву­ковую.

Термокомпрессионная сварка позволяет присоединять электри­ческие выводы толщиной несколько десятков микрометров к оми­ческим контактам кристаллов диаметром не менее 2050 мкм, причем электрический вывод можно присоединить непосредственно к поверхности полупроводника без промежуточного металлическо­го покрытия следующим образом. Тонкую золотую или алюминие­вую проволоку прикладывают к кристаллу и прижимают нагретым стержнем. После небольшой выдержки проволока оказывается плотно сцепленной с поверхностью кристалла. Сцепление происхо­дит вследствие того, что даже при небольших удельных давлениях, действующих на кристалл полупроводника и не вызывающих его разрушения, локальное давление в микровыступах на поверхности может быть весьма большим. Это приводит к пластической дефор­мации выступов, чему способствует подогрев до температуры ниже эвтектической для данного металла и полупроводника, что не вы­зывает каких-либо изменений в структуре кристалла. Происходя­щая деформация (затекание) микровыступов и микровпадин обус­ловливает прочную адгезию и надежный контакт, вследствие ван-дер-ваальсовых сил сцепления, а с повышением температуры меж­ду соединяемыми материалами более вероятна химическая связь. Термокомпрессионная сварка имеет следующие преимущества:

1. соединение деталей происходит без расплавления свариваемых материалов;

2. удельное давление, прикладываемое к кристаллу, не приводит к механическим повреждениям полупроводникового материала;

3. соединения получают без загрязнений, так как не используют припои и флюсы.

К недостаткам следует отнести малую производительность процесса.

Термокомпрессионную сварку можно осуществлять путем сое­динений внахлест и встык. При сварке внахлест электрический проволочный вывод, как отмечалось, накладывают на контактную площадку кристалла полупроводника и прижимают к нему специ­альным инструментом до возникновения деформации вывода. Ось проволочного вывода при сварке располагают параллельно плос­кости контактной площадки. При сварке встык проволочный вывод приваривают торцом к контактной площадке. Ось проволочного вывода в месте присоединения перпендикулярна плоскости кон­тактной площадки.

Сварка внахлест обеспечивает прочное соединение кристалла полупроводника с проволочными выводами из золота, алюминия, серебра и других пластичных металлов, а сварка встыктолько с выводами из золота. Толщина проволочных выводов может со­ставлять 15-100 мкм.

Присоединять выводы можно как к чистым кристаллам полу­проводника, так и к контактным площадкам, покрытым слоем напылённого золота или алюминия. При использовании чистых поверхностей кристалла увеличивается переходное сопротивление контакта и ухудшаются электрические параметры приборов.

Элементы, подлежащие термокомпрессионной сварке, проходят определенную технологическую обработку. Поверхность кристалла полупроводника, покрытую слоем золота или алюминия, обезжи­ривают.

Золотую проволоку отжигают при 300600°С в течение 520 мин в зависимости от способа соединения деталей. Алюминие­вую проволоку протравливают в насыщенном растворе едкого нат­ра при 80°С в течение 12 мин, промывают в дистиллированной воде, и сушат.

Основными параметрами режима термокомпрессионной сварки являются удельное давление, температура нагрева и время сварки, Удельное давление выбирают в зависимости от допустимого на­пряжения сжатия кристалла полупроводника и допустимой дефор­мации материала привариваемого вывода. Время сварки выбирают экспериментальным путем.

Относительная деформация при термокомпрессионной сварке

,

где dдиаметр проволоки, мкм; bширина соединения, мкм.

Давление на инструмент определяют, исходя из распределения напряжений на стадии завершения деформации:

,

г
де Aкоэффициент, характеризующий изменение напряжений в процессе деформации проволоки; fприведенный коэффициент трения, характеризующий трение между инструментом, проволо­кой и подложкой; относительная деформация; предел те­кучести материала проволоки при температуре деформации; d диаметр проволоки; Dдиаметр прижимного инструмента, рав­ный обычно (2ч3)d.

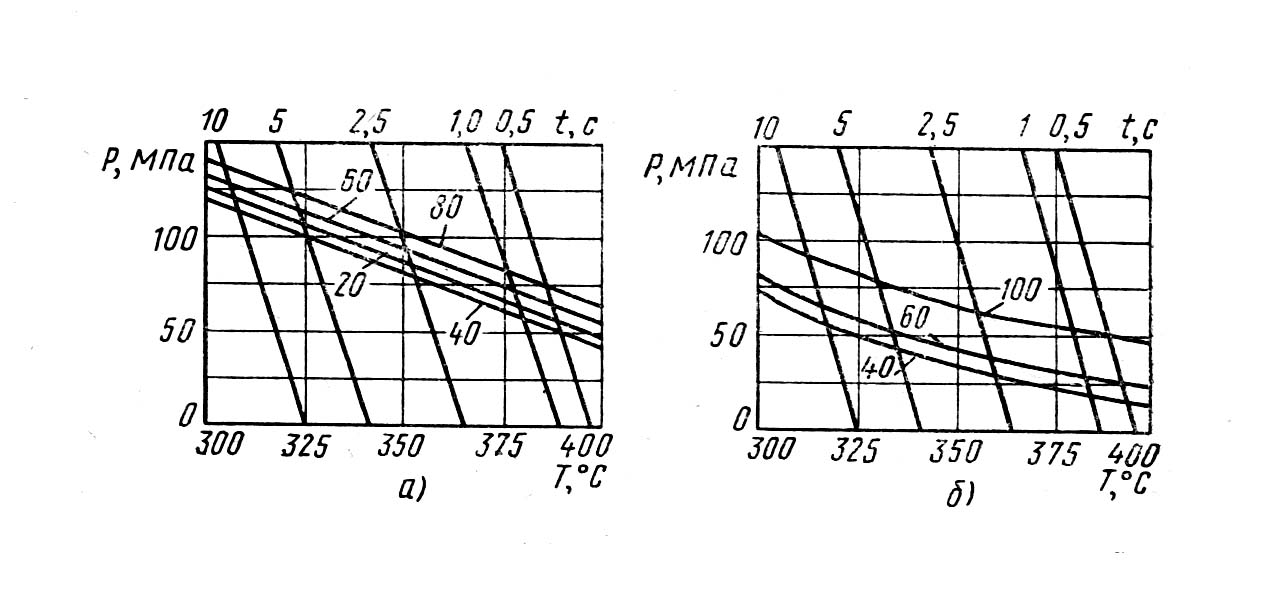

Рис. 2. Номограмма для выбора режимов термокомпрессионной сварки:

а золотой проволоки с плёнкой алюминия; б алюминиевой проволоки с плёнкой алюминия

На рис. 2 приведены номограммы режимов термокомпрес­сионной сварки золотой (а) и алюминиевой (б) проволоки с алю­миниевыми контактными площадками. Эти номограммы дают воз­можность оптимального выбора соотношения между давлением, температурой и временем.

Термокомпрессионная сварка имеет довольно много разновид­ностей, которые можно классифицировать по способу нагрева, по способу присоединения, по форме инструмента. По способу нагре­ва различают термокомпрессионную сварку с раздельным нагревом иглы, кристалла или пуансона, а также с одновременным нагре­вом двух из этих элементов. По способу присоединения термоком­прессионная сварка может быть встык и внахлест. По форме инструмента различают «птичий клюв», «клин», «капилляр» и «иглу» (рис. 14.3).

При сварке инструментом «птичий клюв» одно и то же устройство подает проволоку, присоединяет ее к контактным площадкам интегральной схемы и автоматически обрывает, не выпуская ее из «клюва». Инструмент в виде «клина» прижимает конец проволоки к подложке, при этом вдавливается не вся проволока, а только центральная ее часть. При сварке с помощью «капиллярного инст­румента» проволока проходит через него. Капиллярный наконеч­ник одновременно служит инструментом, передающим давление на проволоку. При сварке «иглой» конец проволочного вывода подво­дят в зону сварки специальным механизмом и накладывают на контактную площадку, а затем прижимают ее иглой с определенным усилием.

Р

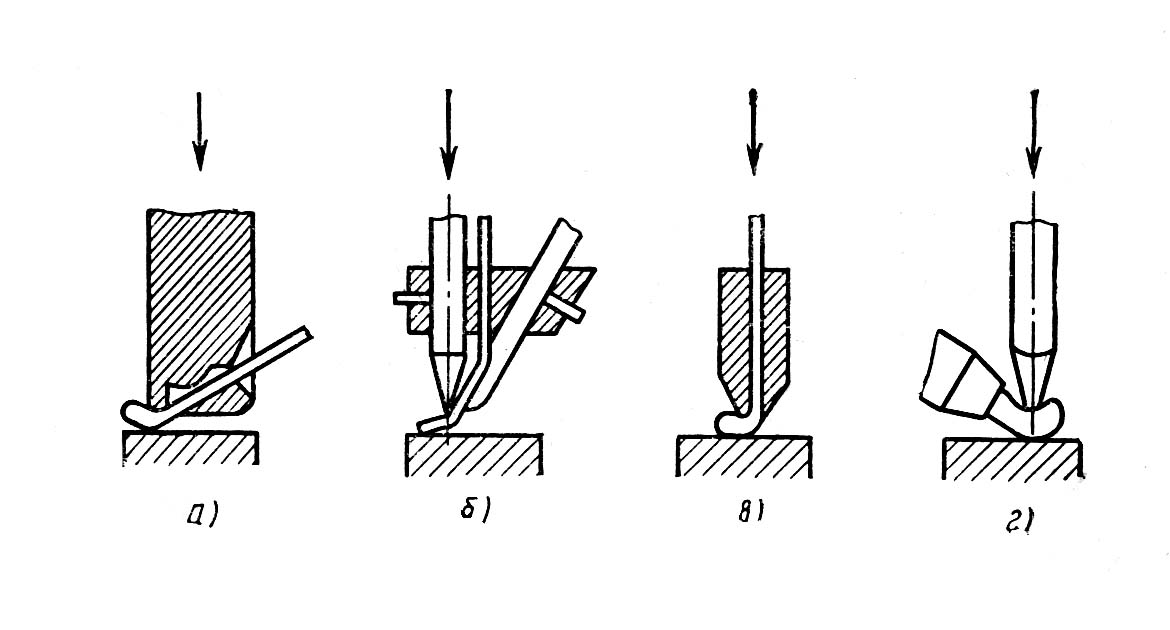

ис. 3. Типы инструментов для проведения термокомпрессионной сварки:

а «птичий клюв»; б «клин»; в «капилляр»; г «игла»

Для осуществления процесса термокомпрессионной сварки ис­пользуются различные установки, основными узлами которых являются: рабочий столик с нагревательной колонкой или без нее, механизм создания давления на присоединяемый вывод, рабочий инструмент, механизм подачи и обрыва проволоки для выводов, механизм подачи кристаллов или деталей с присоединенным к ним кристаллом; механизм совмещения соединяемых элементов, опти­ческая система визуального наблюдения процесса сварки, блоки питания и управления. Все перечисленные узлы могут иметь раз­личное конструктивное исполнение, однако принцип их устройства и характер выполняемой работы одинаков.

Так, рабочий столик всех установок служит для закрепления кристалла или корпуса интегральной схемы в определенном поло­жении. Обычно рабочий столик термокомпрессионных установок является сменным, что позволяет закреплять кристаллы различных размеров и геометрических форм. Нагревательная колонка служит для нагрева кристаллов или корпусов до требуемой температуры и позволяет регулировать ее в пределах 50500°С с точностью ре­гулировки +5°С. Механизм создания давления предназначен для прижатия вывода к контактной площадке кристалла и обеспечива­ет регулирование усилия от 0,01 до 5 Н с точностью ±5%. Рабо­чий инструмент является одним из основных узлов термокомпрес­сионной установки. Его изготовляют из твердых сплавов типа ВК-6М, ВК-15 (для инструментов «птичий клюв» и «капилляр»)

или из синтетического корунда (для «клина» и «иглы»). Конструк­ция механизма подачи и отрыва проволоки зависит от типа уста­новки и формы рабочего инструмента. Наиболее широко распрост­ранены два способа отрыва; рычажный и электромагнитный. Про­цесс отрыва проволочного вывода после изготовления термоком­прессионного соединения на кристалле интегральной схемы без нарушения его прочности во многом зависит от конструктивных особенностей механизма. Механизм подачи кристаллов или дета­лей к месту сварки представляет собой обыкновенные зажимы или сложные кассеты, смонтированные на рабочем столике уста­новки. Наибольшая производительность достигается при использо­вании кассет с металлической лентой, на которой корпуса или кристаллы предварительно ориентируются в заданной плоскости и в определенном положении. Механизм совмещения обычно вклю­чает в себя манипуляторы, которые позволяют перемещать кри­сталл до его совмещения с соединяемыми элементами. Обычно используют манипуляторы двух видов: рычажные и пантографные. Оптическая система визуального наблюдения состоит из биноку­лярного микроскопа или увеличительного экрана-проектора. В за­висимости от размеров присоединяемых элементов выбирают уве­личение оптической системы от 10 до 100 крат.

Электроконтактная сварка применяется для присоединения металлических выводов к контактным площадкам кристаллов по­лупроводниковых приборов и интегральных микросхем. Физиче­ская сущность процесса электроконтактной сварки заключается в нагреве соединяемых элементов в локальных участках приложения электродов. Разогрев локальных областей соединяемых элементов происходит за счет возникающего в местах контакта материала с электродами максимального электрического сопротивления при прохождении через электроды электрического тока. Основными параметрами процесса электроконтактной сварки являются значе­ние сварочного тока, скорость нарастания тока, время воздействия тока на соединяемые элементы и сила прижатия электродов к сое­диняемым деталям.

В настоящее время для присоединения выводов к контактным площадкам кристаллов интегральных схем используются два спо­соба электроконтактной сварки: с односторонним расположением двух электродов и с односторонним расположением одного сдвоен­ного электрода. Второй способ отличается от первого тем, что ра­бочие электроды выполнены в виде двух токонесущих элементов, разделенных между собой изоляционной прокладкой. В момент прижатия такого электрода к проволочному выводу и пропускания через образовавшуюся систему электродного тока происходит вы­деление большого количества теплоты в месте контакта. Внешнее давление в сочетании с разогревом деталей до температуры плас­тичности или расплавления приводит к прочному их соединению.

Технологическое оборудование для присоединения выводов ме­тодом электроконтакной сварки включает в себя следующие ос­новные узлы: рабочий столик, механизм создания давления на электрод, механизм подачи и отрезки проволоки, рабочий инстру­мент, механизм подачи кристаллов или корпусов с кристаллами, механизм совмещения соединяемых элементов, оптическую систему визуального наблюдения процесса сварки, блоки питания и управ­ления. Рабочий столик служит для расположения на нем кристал­лов или корпусов с кристаллами. Механизм создания давления на электрод позволяет прикладывать усилия 0,10,5 Н. Принцип дей­ствия механизма подачи и отрезки проволоки основан на движении проволоки через капиллярное отверстие и отрезании ее рычажным ножом. Форма и материал рабочего инструмента оказывают боль­шое влияние на качество и производительность процесса электро­контактной сварки. Обычно рабочая часть наконечников электро­дов имеет форму усеченной пирамиды и изготовляется из высокопрочного материала на основе карбида вольфрама марки ВК-8. Механизм подачи кристаллов включает в себя набор кассет, а ме­ханизм совмещениясистему манипуляторов, которые позволяют располагать кристалл в нужном положении. Оптическая визуаль­ная система наблюдения состоит из микроскопа или проектора. Блок питания и управления позволяет задавать рабочий режим сварки и производить его перестройку и регулировку при смене типа кристалла и материала вывода.

Ультразвуковая сварка, применяемая для присоединения выво­дов к контактным площадкам полупроводниковых приборов и ин­тегральных схем, имеет следующие преимущества: отсутствие нагрева соединяемых элементов, малое время сварки, возможность сварки разнородных и трудносвариваемых материалов. Отсутствие нагрева позволяет получать соединения без плавления сваривае­мых деталей. Малое время сварки дает возможность повысить про­изводительность процесса сборки.

Механизм образования соединения между выводом и контакт­ной площадкой при ультразвуковой сварке определяется пластиче­ской деформацией, удалением загрязнения, самодиффузией и сила­ми поверхностного натяжения. Процесс ультразвуковой сварки характеризуется тремя основными параметрами: амплитудой и частотой ультразвуковых колебаний, значением приложенного дав­ления и временем проведения процесса сварки. ^Установки для ультразвуковой сварки состоят из следующих основных узлов: ра­бочего столика, механизма создания давления, механизма подачи Н отрезки проволоки, ультразвукового сварочного устройства и оп­тической системы.

Герметизация кристалла

После того как полупроводниковый кристалл ориентирован и за­креплен на основании корпуса и к его контактным площадкам присоединены выводы, его необходимо защитить от влияния окру­жающей среды, т. е. создать вокруг него герметичную и механиче­ски прочную оболочку. Такая оболочка может быть создана либо присоединением к основанию корпуса специальной крышки (баллона), которая накрывает полупроводниковый кристалл и изолирует его от внешней среды, либо обволакиванием основания корпуса с расположенным на нем полупроводниковым кристаллом пласт­массой, которая также отделяет кристалл от внешней среды.

Для герметичного соединения основания корпуса с крышкой или баллоном (дискретный вариант полупроводниковых приборов) широко используют пайку, электроконтактную и холодную сварку, а для герметизации кристалла на держателезаливку, обволаки­вание и опрессовку пластмассой. )

Пайка. Пайку применяют для герметизации как дискретных приборов, так и ИМС. Наибольшее практическое использование этот процесс нашел при сборке и герметизации корпусов диодов и транзисторов. Элементы конструкции корпусов включают в себя отдельные узлы и блоки, полученные на основании процессов пайки: металла с металлом, металла с керамикой и металла со стеклом. Рассмотрим эти виды пайки.

Пайка металла с металлом уже рассматривалась в §2. По­этому здесь остановимся лишь на технологических особенностях, которые связаны с получением герметичных паяных соединений.

Основными элементами паяного соединения при герметизации интегральных схем являются основание корпуса и крышка. Про­цесс соединения основания корпуса с крышкой может проводиться либо с использованием прослойки припоя, которая располагается между основанием корпуса и крышкой в виде кольца, либо без прослойки припоя. Во втором случае края основания корпуса и крышки предварительно облуживают припоем.

При герметизации диодов, транзисторов и тиристоров в зависи­мости от конструкции корпуса могут иметь место несколько пая­ных соединений. Так, пайкой соединяют кристаллодержатель с баллоном и герметизируют верхние выводы корпуса тиристора.

К процессу пайки при герметизации предъявляют требования по чистоте исходных деталей, которые предварительно подверга­ются очистке, промывке и сушке. Процесс пайки проводят в ваку­уме, инертной или восстановительной среде. При использовании флюсов пайку можно проводить на воздухе. Флюсы в значитель­ной степени улучшают смачивание и растекание припоя по соеди­няемым поверхностям деталей, а это залог образования герметич­ного паяного шва. По выполняемой роли флюсы подразделяют на две группы; защитные и активные. Защитные флюсы предохраня­ют детали от окисления в процессе пайки, а активные способствуют восстановлению оксидов, образовавшихся в процессе пайки. В качестве защитных флюсов наиболее часто используют рас­творы канифоли. Активными флюсами служат хлористый цинк и хлористый аммоний. Для пайки используют припои ПОС-40 и ПОС-60.

Пайка керамики с металлом. В полупроводниковой технике. как и в электровакуумной, широкое применение находят спаи ке­рамики с металлом, которые обеспечивают более надежную герме­тизацию .интегральных схем.

Припои, которые используют для пайки металла с металлом, не смачивают поверхность керамических деталей и поэтому не спаи­ваются с керамическими деталями корпусов интегральных схем.

Для получения паяных соединений керамики с металлом ее предварительно металлизируют. Металлизация проводится с по­мощью паст, которые наносят на керамическую деталь. Хорошее сцепление металлизационного слоя с поверхностью керамики достигается высокотемпературным вжиганием. При вжигании паст растворитель улетучивается, а металлические частицы прочно соединяются с' поверхностью керамической детали. Толщина воз-жженного слоя металла составляет обычно несколько микрометров. Нанесение и вжигание пасты можно повторять по нескольку раз, при этом толщина слоя увеличивается и качество металлизационного слоя улучшается. Полученную таким образом металлизирован­ную керамику можно паять обычными припоями.

Распространенным способом нанесения металлических покры­тий на детали керамических корпусов является спекание слоя металлизационной пасты с керамикой при высокой температуре. В качестве исходных материалов используются порошки молибде­на, вольфрама, рения, тантала, железа, никеля, марганца, кобаль­та, хрома, серебра и меди с размерами зерен в несколько микро­метров. Для приготовления паст эти порошки разводят в связую­щих веществах: ацетоне, амилацетате, метиловом спирте и др.

Пайка металлизированных керамических деталей с металличе­скими проводится обычным способом.

Пайка стекла с металлом. Стекло ни с одним из чистых метал­лов не спаивается, так как чистая поверхность металлов не смачи­вается или плохо смачивается жидким стеклом.

Однако если поверхность металла покрыта слоем оксида, то смачивание улучшается, оксид частично растворяется в стекле и после охлаждения может произойти герметичное соединение. Ос­новная трудность при изготовлении спаев металл  стекло состоит в подборе компонентов стекла и металла с достаточно близкими значениями коэффициентов термического расширения во всем диа­пазоне от температуры плавления стекла до минимальной рабочей температуры полупроводникового прибора. Даже небольшое раз­личие в коэффициентах термического расширения может привести к образованию микротрещин и разгерметизации готового прибора.

Для осуществления пайки стекла с металлом для получения герметичных спаев необходимо: подбирать компоненты с одинако­выми коэффициентами термического расширения; применять стек­лянный припой в виде суспензии с металлическим порошком; по­степенно переходить от металла к основному стеклу с помощью промежуточных стекол; металлизировать поверхность стекла.

Для получения герметичных спаев стекла с металлом использу­ют три способа нагрева исходных деталей: в пламени газовой го­релки, с помощью токов высокой частоты, в муфельных или силитовых печах. Во всех случаях процесс проводят на воздухе, так как наличие оксидной пленки способствует процессу пайки.

Электроконтактная сварка. Этот процесс широко используется для герметизации корпусов полупроводниковых приборов и инте­гральных микросхем. Она основана на расплавлен ни определен­ных частей соединяемых металлических деталей за счет прохож­дения через них электрического тока. Сущность процесса электро­контактной сварки состоит в том, что к свариваемым деталям под­водят два электрода, на которые подают определенное напряжение. Так как площадь электродов значительно меньше, чем площадь сва­риваемых деталей, то при прохождении через всю систему элект­рического тока в месте соприкосновения свариваемых деталей, 'находящихся под электродами, выделяется большое количество теплоты. Это происходит за счет большой плотности тока в малом объеме материала свариваемых деталей. Большие плотности тока разогревают контактные участки до расилавления определенных зон исходных материалов.

При прекращении действия тока температура контактных уча­стков снижается, что влечет за собой остывание расплавленной зоны и ее рекристаллизацию. Полученная таким образом рекристаллизационная зона герметично соединяет однородные и разно­родные металлические детали друг с другом.

Форма сварного шва зависит от геометрической конфигурации рабочих электродов. Если электроды выполнены виде заострен­ных стержней, то сварка получается точечной. Если электроды в виде трубки, то сварочный шов имеет форму кольца. При пластин­чатой форме электродов сварочный шов имеет вид полосы.

Большое значение для качественной герметизации корпусов приборов электросваркой имеет материал, из которого изготовляют рабочие электроды. К материалу электродов предъявляют повы­шенные требования по тепло- и электропроводности, а также по механической прочности. Для удовлетворения этих требований электроды делают комбинированными, выполненными из двух ма­териалов, один из которых обладает высокой теплопроводностью, а другой механической прочностью. Широкое распространение получили электроды, основание которых изготовлено из меди, а сердечник (рабочая часть)  из сплава вольфрама с медью.

Наряду с комбинированными используют электроды, выпол­ненные из однородного металла или сплава. Так, для сваривания стальных деталей используют электроды из меди (М1 и МЗ) и бронзы (0,40,8% хрома, 0,20,6% цинка, остальноемедь). Для сварки материалов с высокой электропроводностью (медь, серебро и т. п.) применяют электроды из вольфрама и молибдена.

Электроды должны хорошо прилегать друг к другу по рабочим свариваемым поверхностям. Наличие дефектов на рабочих поверх­ностях деталей (риски, вмятины, раковины и т. п.) приводит к не­равномерному разогреву свариваемых участков деталей и обра­зованию негерметичного сварного шва в готовом изделии. Особое внимание следует уделять креплению электродов в электродержа­телях, так как при плохом креплении между ними возникает так называемое переходное сопротивление, которое приводит к разо­греву самих электрододержателей. Электроды должны быть строго соосны между собой. Отсутствие соосности электродов приводит к возникновению брака при сварке.

Качество сварки в большой степени зависит от выбранного электрического и временного режима. При малом значении сва­рочного тока выделяющаяся теплота оказывается недостаточной для нагрева деталей до температуры плавления свариваемых ме­таллов, в этом случае получается так называемый «непровар» де­талей. При большом значении сварочного тока выделяется слиш­ком большое количество теплоты, которое может расплавить не только место сварки, но и всю деталь, что связано с «пережогом» деталей и выплеском металла.

Большое значение имеет время прохождения сварочного тока через электроды и детали. Как только включается сварочный ток, в месте контакта начинается разогрев свариваемых деталей, при­чем точки плавления достигают только поверхностные слои метал­ла. Если в этот момент выключить ток, то получится непрочная сварка. Чтобы получить прочный сварной шов, необходимо время для образования расплавленного ядра по всей локальной площад­ке свариваемых деталей. Перегрев ядра расплавленного металла приводит к его разрастанию и выплеску металла наружу. В ре­зультате этого могут образовываться раковины, которые рез­ко снижают механическую прочность и герметичность сварных швов.

Перед проведением процесса электроконтактной сварки все де­тали корпусов интегральных схем подвергают тщательной обра­ботке (промывке, обезжириванию, травлению, зачистке и т. п.).

Качество сварки контролируют внешним осмотром и с помощью поперечных разрезов сваренных изделий. Основное внимание уде­ляется механической прочности и герметичности сварных швов.

Холодная сварка. Метод герметизации холодной сваркой широко используется в электронной промышленности. В тех случаях, когда при герметизации исходных деталей корпусов недопустим их на­грев и требуется высокая чистота процесса, применяют холодную сваркусварку под давлением. Кроме того, холодная сварка обес­печивает прочное герметичное соединение наиболее часто исполь­зуемых разнородных металлов (меди, никеля, ковара и стали).

К недостаткам данного метода следует отнести наличие значи­тельной деформации деталей корпусов в месте соединения, что приводит к существенному изменению формы и габаритных разме­ров готовых изделий.

Изменение наружного диаметра корпуса прибора зависит от толщины исходных свариваемых деталей. Изменение наружного диаметра готового прибора после проведения процесса холодной сварки

,

где толщина буртика верхней детали до сварки;  толщи­на буртика нижней детали до сварки.

Большое значение для проведения процесса холодной сварки имеет наличие на поверхности соединяемых деталей пленки оксида. Если эта пленка пластичная и более мягкая, чем основной металл, то под давлением она растекается во все стороны и утоньшается, разделяя тем самым чистые металлические поверхности, в резуль­тате чего сварка не происходит. Если оксидная пленка более хруп­кая и твердая, чем покрываемый ею металл, то под давлением она трескается, причем растрескивание происходит одинаково на обеих соединяемых деталях. Загрязнения, имевшиеся на поверхности пленки, оказываются упакованными с обеих сторон в своеобразные пакеты, прочно зажатые по краям. Дальнейшее увеличение давле­ния приводит к растеканию чистого металла к периферийным уча­сткам. Наибольшее растекание происходит в серединной плоскости образовавшегося шва, благодаря чему все пакеты с загрязнения­ми вытесняются наружу, а чистые поверхности металла, всту­пая в межатомные взаимодействия, прочно сцепляются друг с другом.

Таким образом, хрупкость и твердостьэто основные качества оксидной пленки, обеспечивающие герметичное соединение. Так как у большинства металлов толщина покрытия оксидными плен­ками не превосходит 107 см, детали из таких металлов перед сваркой никелируют или хромируют. Пленки никеля и хрома об­ладают достаточной твердостью и хрупкостью и, следовательно, значительно улучшают сварное соединение.

Перед проведением процесса холодной сварки все детали обез­жиривают, промывают и сушат. Для образования качественного соединения двух металлических деталей необходимо обеспечить достаточную деформацию, пластичность и чистоту свариваемых деталей.

Степень деформации К при холодной сварке должна находить­ся в пределах 75—85%:

,

где 2Нсуммарная толщина свариваемых деталей; tтолщина сварного шва.

Прочность сварного соединения

,

где Р  усилие разрыва; D  диаметр отпечатка выступа пуансо­на; Н  толщина одной из свариваемых деталей с наименьшим размером; предел прочности на растяжение с наименьшим значением.

Для деталей корпусов при холодной сварке рекомендуются сле­дующие сочетания материалов: медь МБмедь МБ, медь МБмедь М1, медь МБ—сталь 10, сплав Н29К18 (ковар) медь МБ, ковармедь М1.

Критические давления, необходимые для пластической дефор­мации и холодной сварки, например для сочетания медьмедь, составляют 1,5*109 Н/м2, для сочетания медь  ковар они равны 2*109 Н/м2.

Герметизация пластмассой. Дорогостоящую герметизацию стек­лянных, металлостеклянных, металлокерамических и металлических корпусов в настоящее время успешно заменяют пластмассовой герметизацией. }В ряде случаев это повышает надежность приборов и ИМС, так как устраняется контакт полупроводникового кристал­ла с газовой средой, находящейся внутри корпуса.

Пластмассовая герметизация позволяет надежно изолировать кристалл от внешних воздействий и обеспечивает высокую механи­ческую и электрическую прочность конструкции. Для герметизации ИМС широко используют пластмассы на основе эпоксидных, крем-нийорганических и полиэфирных смол.

Основными методами герметизации являются заливка, обвола­кивание и опрессовка под давлением. При герметизации заливкой используют полые формы, в которые помещают полупроводниковые кристаллы с припаянными внешними выводами. Внутрь форм за­ливают пластмассу.

При герметизации приборов обволакиванием берут два (или более) вывода, изготовленных из ленточного или проволочного ма­териала, соединяют их между собой стеклянной или пластмассовой бусой и на один из выводов напаивают полупроводниковый кри­сталл, а к другому (другим) выводу присоединяют электрические контактные проводники. Полученную таким образом сборку герме­тизируют обволакиванием пластмассой.

Наиболее перспективным путем решения проблемы сборки и герметизации приборов является герметизация кристаллов с актив­ными элементами на металлической ленте с последующей гермети­зацией пластмассой. Преимущество этого метода герметизации со­стоит в возможности механизации и автоматизации процессов сбор­ки различных типов ИМС. Основным элементом конструкции пласт­массового корпуса является металлическая лента. Для выбора профиля металлической ленты необходимо исходить из размеров кристаллов, тепловых характеристик приборов, возможности мон­тажа готовых приборов на печатную плату электронной схемы, максимальной прочности на отрыв от корпуса, простоты конст­рукции.

Технологическая схема пластмассовой герметизации прибора включает в себя основные этапы планарной технологии. Присоеди­няют полупроводниковые кристаллы с активными элементами к металлической ленте, покрытой золотом, эвтектическим сплавле-нием золота с кремнием или обычной пайкой. Металлическую ленту изготовляют из ковара, меди, молибдена, стали, никеля.

Приложения

Р

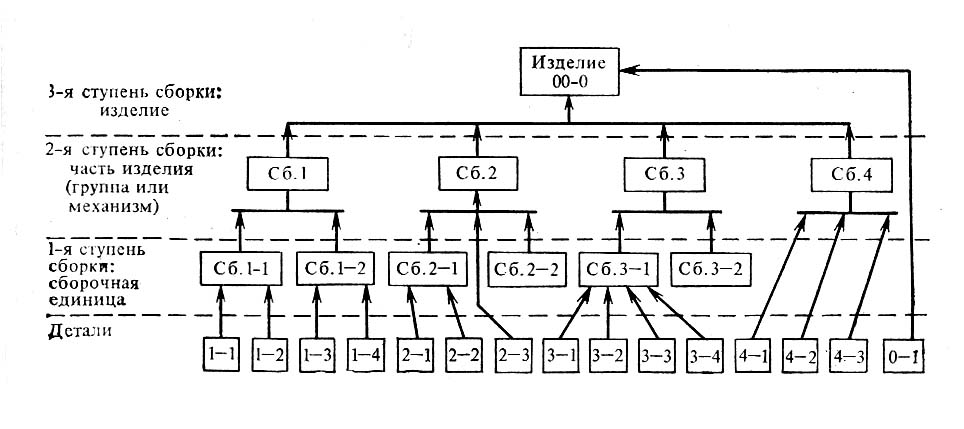

ис. 3. Схема сборки веерного типа

Р

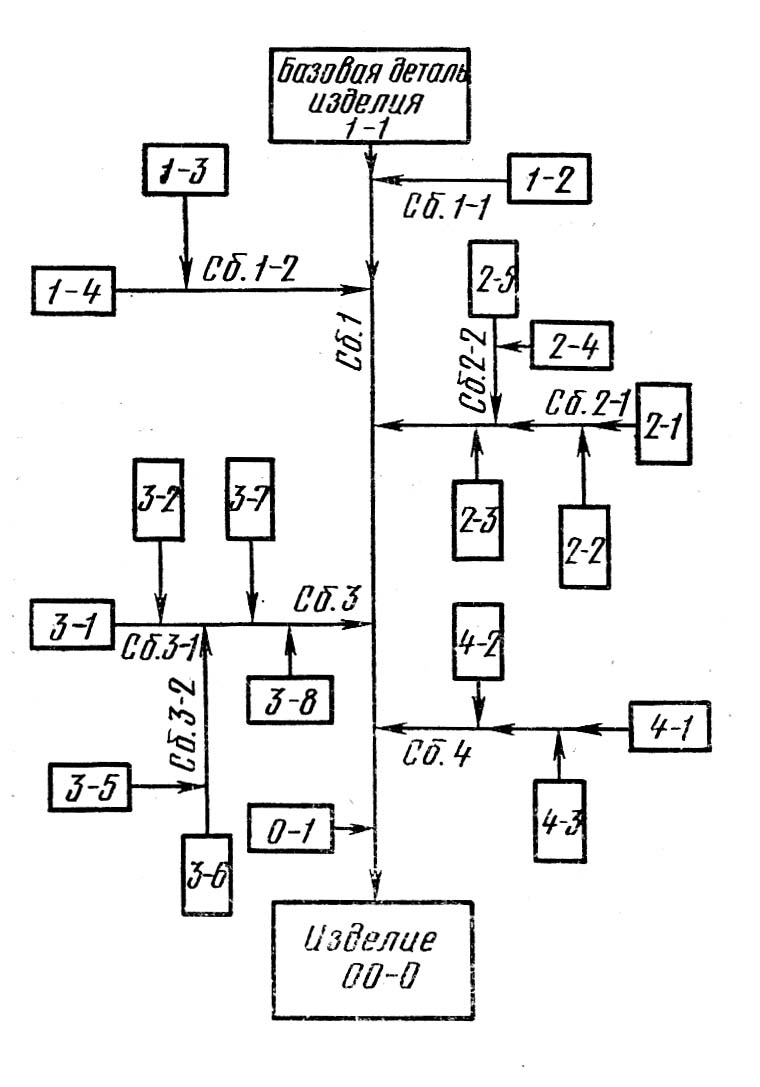

ис. 4. Схема сборки с базовой деталью

Р

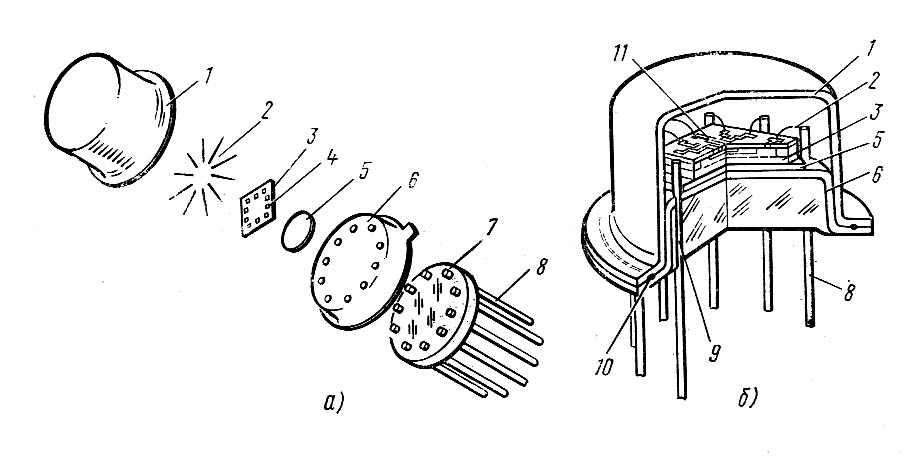

ис. 5. Схема сборки (а) и разрез ИС (б) в круглом корпусе:

1балон; 2соединительные проводники; 3кристалл; 4контактные площадки; 5припой; 6колпачёк ножки; 7стекло; 8выводы; 9спай выводов со стеклом; 10соединение электроконтактной сваркой баллона и ножки; 11металлизационный слой (шина)

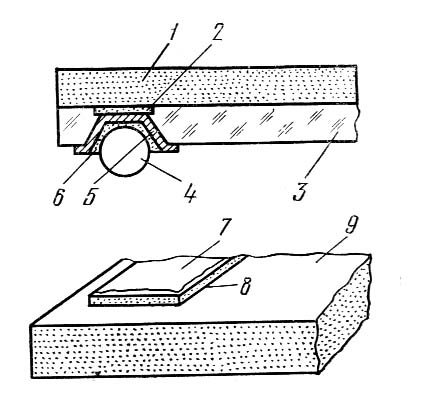

Рис. 6. Схема соединения (сборки) кристалла с шариковыми выводами и подложки пайкой:

1
кристалл; 2контактная площадка; 3стекло; 4шарик медный; 5медная подушка; 6припой (высокотемпературный); 7припой (низкотемпературный); 8вывод из сплава AgPb; 9подложка.

Рис. 7. Схема соединения (сборки) кристалла с балочными выводами и подложки пайкой:

1золотой балочный вывод; 2силицид пластины; 3кристалл; 4нитрид кремния; 5платина; 6титан; 7подложка; 8золотая контактная площадка.

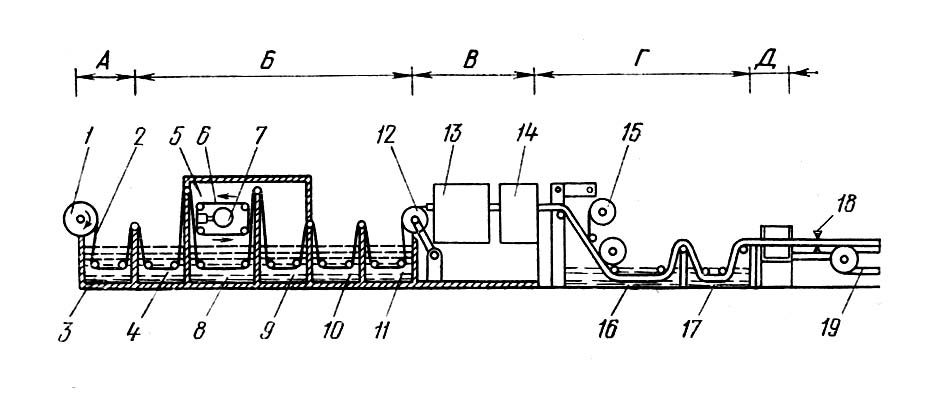

Рис. 8. Схема линии сборки интегральных схем

На линии сборки используют трансферные ленты. Сборка и транспортировка осуществляются на коваровой ленте, которую на участках Л и Б подвергают фотолитографии для получения выво­дов 2 (рис. 10, а). На участках В, Г и Д на базе ленты с выводны­ми рамками изготавливают корпуса приборов с золочеными выво­дами. Отрезки ленты с корпусами поступают на сборку. Лента 2, сматываясь с катушки 1, подвергается промывке и обезжириванию в ванне 3 и нанесению фоторезиста в ванне 4, экспонированию в установке 5 с помощью ультрафиолетовой лампы 7. Роль маски в установке выполняет непрерывно движущаяся синхронно с лентой 2 лента 6. Затем ленты промывают в ваннах 8 и 9. Выводы рамки 2 (рис. 10, а) и перфорационные отверстия вытравливают в ванне 10. Слой фоторезиста удаляют в ванне 11, и на выходе ленту сушат. Полученные перфорационные отверстия используют для натяжения и перемещения ленты с помощью звездочки 12. В установке 13 на коваровую ленту с выводами приклеивают с двух сторон трансферную ленту со слоем припоечного стекла. Полученная система обжи­гается, адгезивный слой выгорает, а стекло спаивается с металлом основной ленты (рис. 10, б). Охлаждение до комнатной темпе­ратуры производят в камере 14. С помощью устройства 15 на стеклянные слои приклеивают маскирующие ленты с окнами, через ко­торые в ванне 16 осуществляют вытравливание полостей до обна­ружения внутренних выводов (рис. 10, е).

П
олученные таким образом из металлической и стеклянных лент корпусные блоки подают в ванну 17 для золочения выводов. На устройстве 18 лента режется на отрезки с корпусами, которые по конвейеру 19 подаются на сборку. Кристалл с готовыми структура­ми методом перевернутого монтажа лицевой стороной вниз с по­мощью шариковых выступов присоединяют к системе выводов внут­ри полученного корпуса (рис. 10, г). Герметизацию корпуса в за­щитной среде производят отрезками коваровой ленты 7, которые припаивают к основанию с помощью стекла, нагреваемого инстру­ментом (рис. 10, д). Полученная микросхема представлена на рис. 10, е

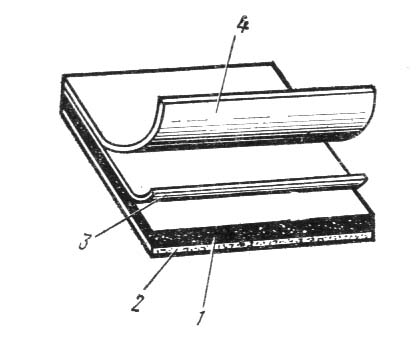

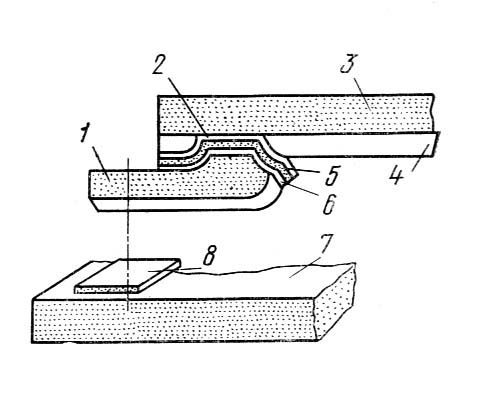

Рис. 9. Трансферная лента:

1несущий слой; 2трансферный слой; 3адгезивный слой; 4антиадгезивная бумага

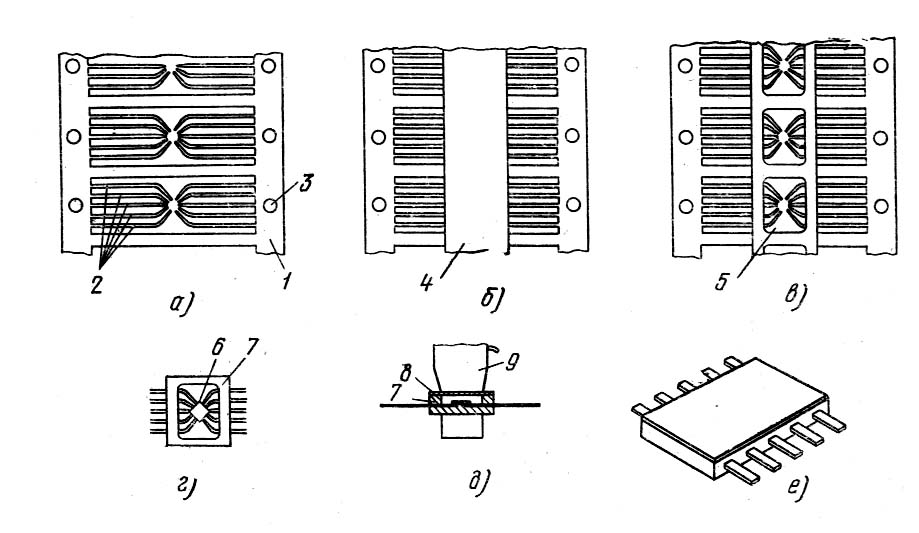

Р
ис. 10. Схема автоматизированной сборки ИС на ленте:

1лента-носитель; 2 выводы (после травления); 3 перфорация для перемещения ленты; 4стеклянная лента-припой; 5полость корпуса ИС; 6кристалл с гото­выми структурами; 7  корпус; 8крышка; 9нагревательный инструмент
