УПИ – УГТУ

Кафедра радиоприёмные устройства.

Контрольная работа № 2

по дисциплине: “ Элементная база радиоэлектронной аппаратуры “.

Вариант № 17

Шифр:

Ф.И.О

Заочный факультет

Радиотехника

Курс: 3

Работу не высылать.

УПИ – УГТУ

Кафедра радиоприёмные устройства.

Контрольная работа № 2

по дисциплине: “ Элементная база радиоэлектронной аппаратуры “.

Вариант № 17

Шифр:

Ф.И.О

Заочный факультет

Радиотехника

Курс: 3

Работу не высылать.

Аннотация.

Целью работы является активизация самостоятельной учебной работы, развитие умений выполнять информационный поиск, пользоваться справочной литературой, определять параметры и характеристики, эквивалентные схемы полупроводниковых приборов.

Исходные данные:

Тип транзистора ………………………………………………………………… ГТ310Б

Величина напряжения питания Еп ……………………………………………... 5 В

Сопротивление коллекторной нагрузки Rк …………………………………… 1,6 кОм

Сопротивление нагрузки Rн ……………………………………………………. 1,8 кОм

Схема включения транзистора с общим эмиттером, с фиксированным током базы, с резистивно- ёмкостной связью с нагрузкой.

Биполярный транзистор ГТ310Б.

Краткая словесная характеристика:

Транзисторы германиевые диффузионно- сплавные p-n-p усилительные с нормированным коэффициентом шума высокочастотные маломощные.

Предназначены для работы в усилителях высокой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами. Обозначение типа приводится на этикетке.

Масса транзистора не более 0,1 г..

Электрические параметры.

Коэффициент шума при ƒ= 1,6 МГц, Uкб= 5 В, IЭ= 1 мА не более ……………. 3 дБ

Коэффициент передачи тока в режиме малого сигнала

при Uкб= 5 В, IЭ= 1 мА, ƒ= 50 – 1000 Гц ……………………………….. 60 – 180

Модуль коэффициента передачи тока H21э

при Uкб= 5 В, IЭ= 5 мА, ƒ= 20 МГц не менее …………………………... 8

Постоянная времени цепи обратной связи

при Uкб= 5 В, IЭ= 5 мА, ƒ= 5 МГц не более ………………………….… 300 пс

Входное сопротивление в схеме с общей базой

при Uкб= 5 В, IЭ= 1 мА …………………………………………………… 38 Ом

Выходная проводимость в схеме с общей базой

при Uкб= 5 В, IЭ= 1 мА, ƒ= 50 – 1000 Гц не более …………………….. 3 мкСм

Ёмкость коллектора при Uкб= 5 В, ƒ= 5 МГц не более ………………………… 4 пФ

Предельные эксплуатационные данные.

Постоянное напряжение коллектор- эмиттер:

при Rбэ= 10 кОм ……………….………………………………………… 10 В

при Rбэ= 200 кОм ……………….……………………………………….. 6 В

Постоянное напряжение коллектор- база ………………………………………... 12 В

Постоянный ток коллектора ……………………………………………………… 10 мА

Постоянная рассеиваемая мощность коллектора при Т = 233 – 308 К ………... 20 мВт

Тепловое сопротивление переход- среда ………………………………………... 2 К/мВт

Температура перехода ……………………………………………………………. 348 К

Температура окружающей среды ………………………………………………... От 233 до

328 К

Примечание. Максимально допустимая постоянная рассеиваемая мощность коллектора, мВт, при Т = 308 – 328 К определяется по формуле:

PК.макс= ( 348 – Т )/ 2

Входные характеристики.

Для температуры Т = 293 К :

Выходные характеристики.

Для температуры Т = 293 К :

Нагрузочная прямая по постоянному току.

Уравнение нагрузочной прямой по постоянному току для схемы включения с общим эмиттером:

Построим нагрузочную прямую по двум точкам:

при Iк= 0, Uкэ= Еп = 9 В, и при Uкэ= 0, Iк= Еп / Rк = 9 / 1600 = 5,6 мА

Параметры режима покоя (рабочей точки А):

Iк0= 3 мА, Uкэ0= 4,2 В, Iб0= 30 мкА, Uбэ0= 0,28 В

В
еличина сопротивления Rб:

Определим H–параметры в рабочей точке.

ΔUкэ

ΔUбэ

ΔIк0= 1,1 мА, ΔIб0 = 10 мкА, ΔUбэ = 0,014 В, ΔIб = 20 мкА, ΔUкэ= 4 В, ΔIк= 0,3 мА

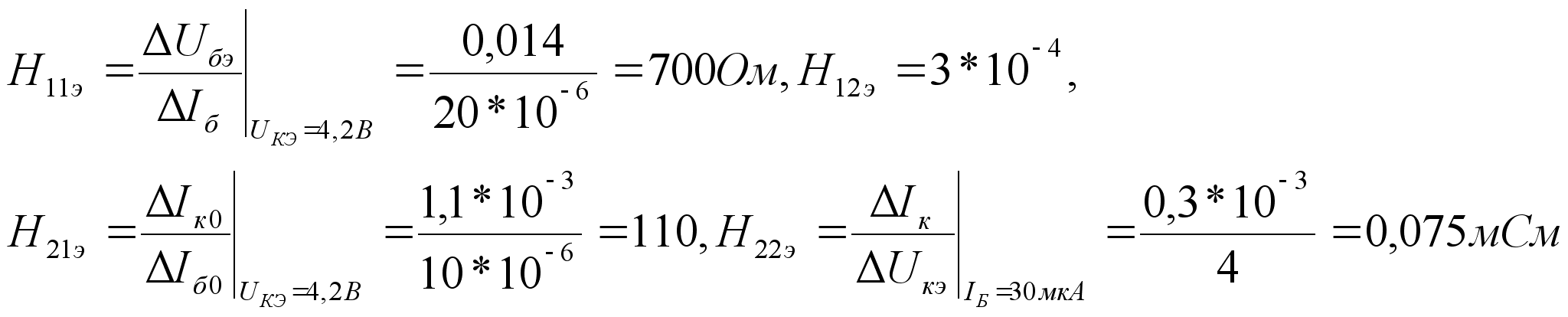

H
-параметры:

Определим G – параметры.

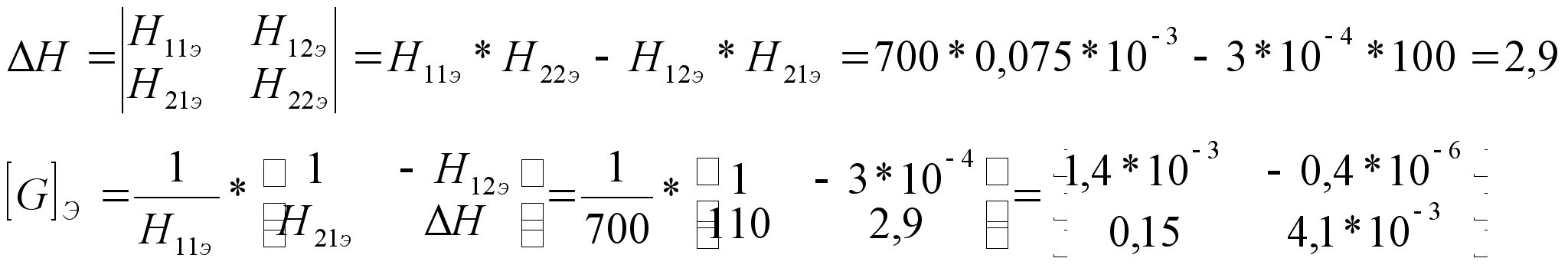

Величины G-параметров в рабочей точке определим путём пересчёта матриц:

G-параметр:

G11э= 1,4 мСм, G12э= - 0,4*10 –6

G21э= 0,15 , G22э= 4,1*10 –3 Ом

Определим величины эквивалентной схемы биполярного транзистора.

Схема Джиаколетто – физическая малосигнальная высокочастотная эквивалентная схема биполярного транзистора:

В

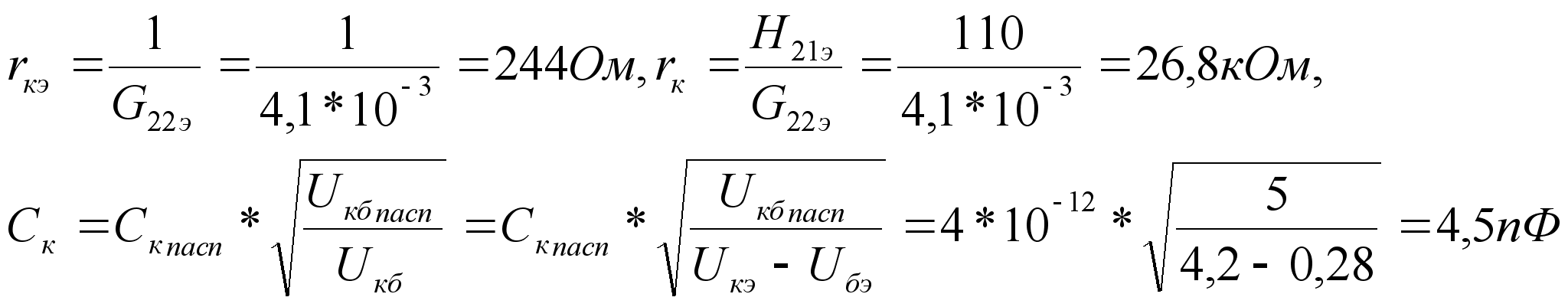

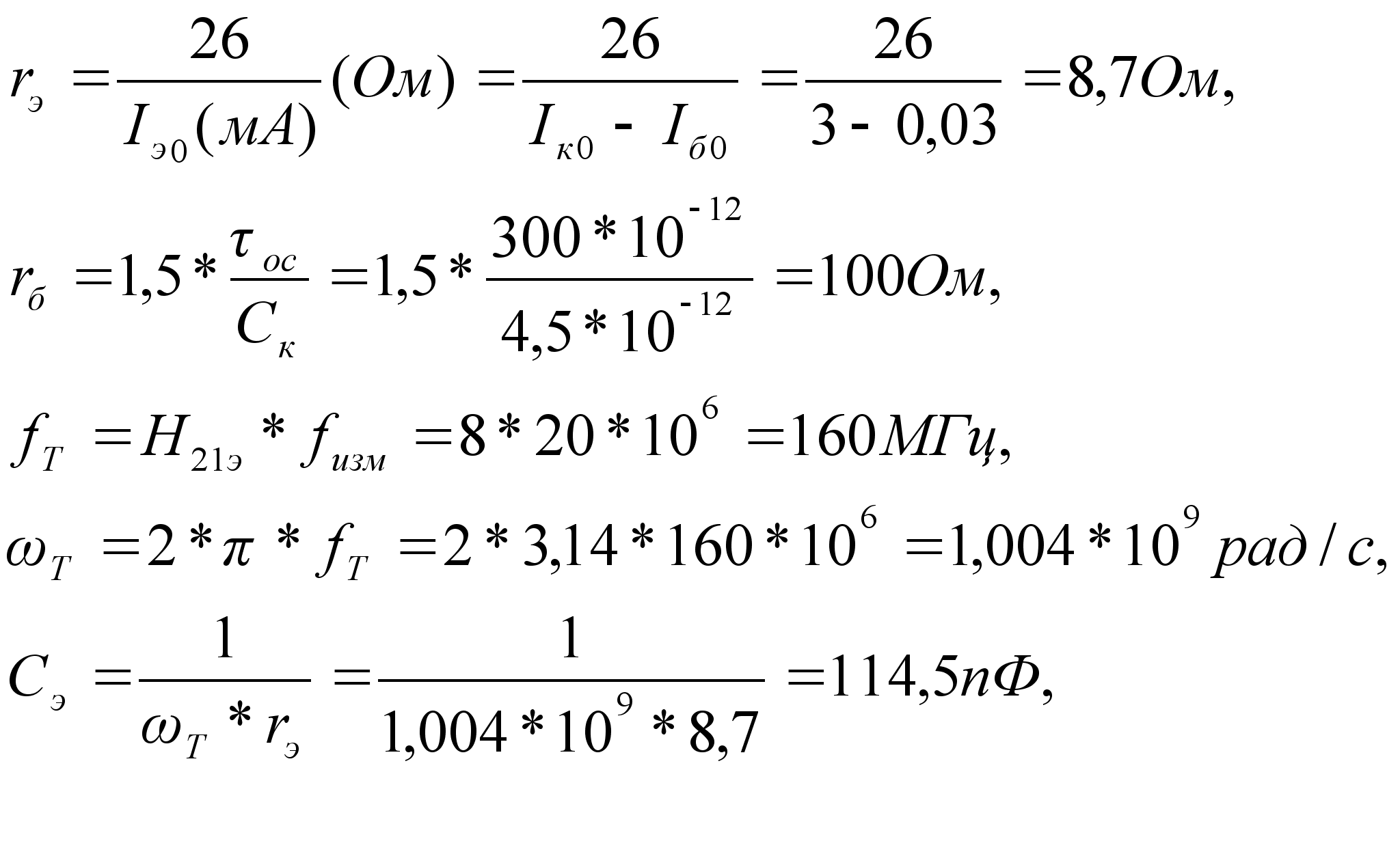

еличины элементов физической эквивалентной схемы транзистора и собственная постоянная времени транзистора определяются соотношениями (упрощёнными):

С

обственная постоянная времени транзистора:

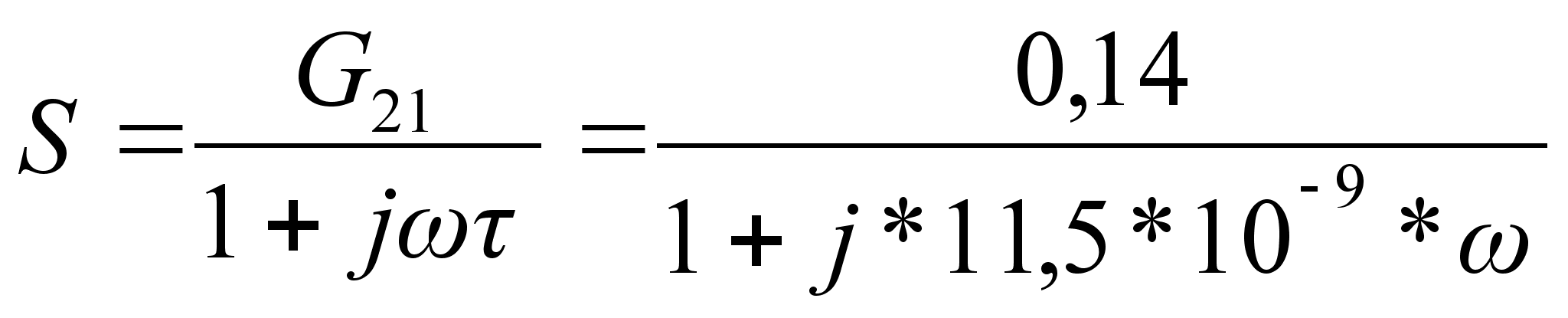

Крутизна:

Определим граничные и предельные частоты транзистора.

Г

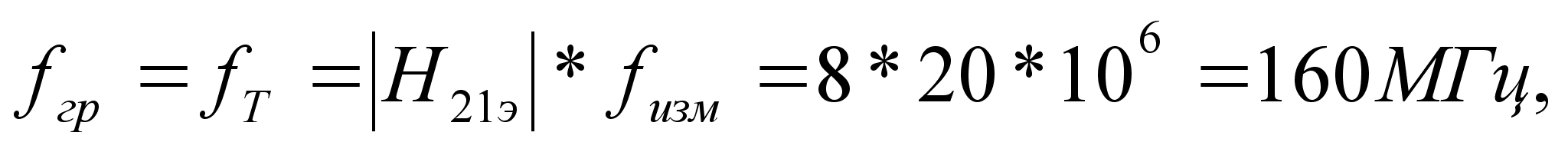

раничная частота коэффициента передачи тока:

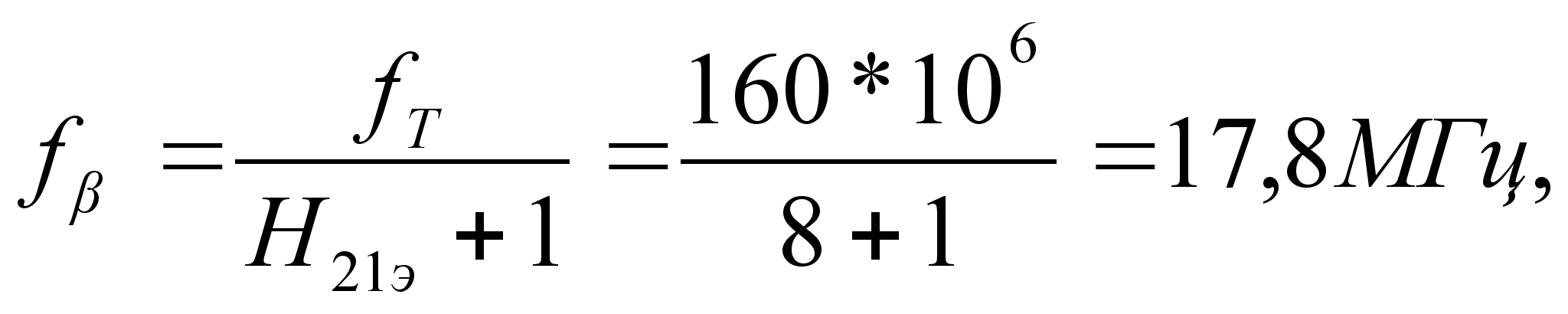

Предельная частота коэффициента передачи тока базы в схеме с общим эммитером:

М
аксимальная частота генерации:

П
редельная частота коэффициента передачи тока эммитера в схеме с общим эммитером:

Предельная частота проводимости прямой передачи:

Определим сопротивление нагрузки транзистора и построим нагрузочную прямую.

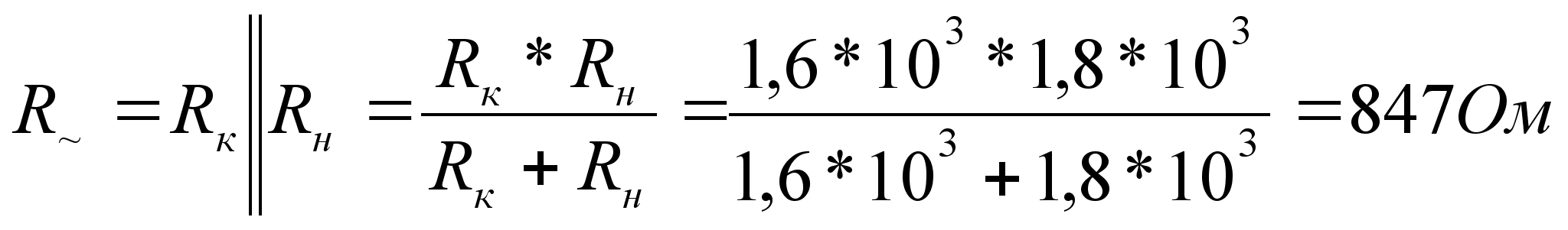

Сопротивление нагрузки транзистора по переменному току:

Нагрузочная прямая по переменному току проходит через точку режима покоя

Iк0= 3 мА, Uкэ0= 4,2 В и точку с координатами:

Iк= 0, Uкэ= Uкэ0+ Iк0*R~= 4,2 + 3*10 –3 * 847 = 6,7 В

Определим динамические коэффициенты усиления.

ΔUкэ

ΔUбэ

ΔIк= 2,2 мА, ΔUкэ= 1,9 В, ΔIб = 20 мкА, ΔUбэ = 0,014 В

Д
инамические коэффициенты усиления по току КI и напряжению КU определяются соотношениями:

Выводы:

Данная работа активизировала самостоятельную работу, развила умение

выполнять информационный поиск, пользоваться справочной литературой, определять параметры и характеристики, эквивалентные схемы полупроводниковых транзисторов, дала разностороннее представление о конкретных электронных элементах.

Библиографический список.

1. “Электронные приборы: учебник для вузов” Дулин В.Н., Аваев Н.А., Демин В.П. под ред. Шишкина Г.Г. ; Энергоатомиздат, 1989 г..

2. Батушев В.А. “ Электронные приборы: учебник для вузов”; М.: Высш.шк., 1980г.

3. Батушев В.А. “ Электронные приборы: учебник для вузов”; М.: Высш.шк., 1969г.

4. Справочник “ Полупроводниковые приборы: транзисторы”; М.: Энергоатомиздат, 1985г..

5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам; М.: Энергия, 1976г..

6. Справочник “ Транзисторы для аппаратуры широкого применения ”; М.: Радио и связь, 1981г..
