Реферат: Усиление входного аналогового сигнала до заданного уровня и преобразовывание его в цифровой

Реферат: Усиление входного аналогового сигнала до заданного уровня и преобразовывание его в цифровой

Министерство общего и профессионального образования

Российской Федерации

ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра АТП

Курсовая работа по электронике.

                                                                                             Выполнил: студент

                                                                                группы ИДМ-314

                                                                                  Малинкин А.А.

                                                                                              Проверил:



Тверь 2003 г.

             Цель работы:

             Усилить входной аналоговый сигнал до заданного уровня и преобразовать

             его в цифровой.

             Дано:



                             биполярный



            Для нормальной работы схемы необходимо правильно подобрать ОУ.

            Найдём коэффициент усиления



         Следовательно, нужно использовать 100% обратную связь.

             Частота единичного коэффициента усиления

             Напряжение смещения , т.е. В.

             По этим характеристикам в таблице находим подходящий усилитель:



            OP 1177                         или:        OP 27

            $ 0.8                                      $ 1.05



           Подберём АЦП.

           Для этого нужно определить частоту дискретизации и разрядность:



           частота дискретизации

             ,

          ,

         ;

       разрядность АЦП

        ,

        ; 1024 > 1000, значит, разрядность АЦП – 10 Бит.

       По этим параметрам из таблицы выбираем следующий АЦП:

       AD 7470       10 Бит

                             U = 2.5 В

                             до 20 МГц




        Подборка RC фильтра.

        Строим график:




                                        Наклон линии определяется по

                                    формуле n*20дБ, где

                                     n – порядок фильтра.




        Выбираем фильтр четвёртого порядка. Рассчитаем ёмкость для RC фильтра,

         взяв сопротивление R за 5 Ом, тогда

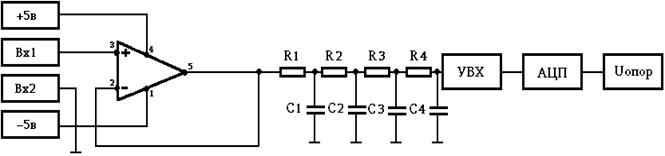

Итоговая схема
